Re: MeuCockpit DIY - Radios 2.0

Mensagem por DocFlyer em Ter 30 Jan 2018, 10:58

thumbsup thumbsup Parabéns Cmte.
Planejar muito antes da execução é uma excelente estratégia, evita muita "Super Bonder e Cola Quente" lol
Em algumas situações temos de construir uma peça pois não se encontra no mercado ou é demasiada cara.
Vou dar um "pitaco" para os botões (Knobs) dos "rotary encoders"... É difícil encontrar algum que tenha a características dos que são usados nos aviões (Pequenos, com ranhuras e compridos como um pino)

Dica: Procure aqueles plugues banana, que se usa em cabo de guitarra escolhendo um com a capa (parte de traz do plug), com ranhuras para não escorregar, preferencialmente alumínio ou plástico resistente.
Desrosquei a capa deixe separada, pegue um dos encoders que desmontou e besunte com óleo de cozinha a superfície onde será colocado o Knob para não grudar.
Preencha 3/4 da capa com Resina (acrílica química usada por dentistas e artesanato) ou Epóxi.
Alinhe a capa pressionando contra o encoder. Se extravasar um pouco do material é só retirar o excesso.
Ficam muito confortáveis e precisos de girar (ainda mais se seu encoder tiver muitos steps).

thumbsup DOC - Paulo

_________________
Meu DocPit ASUS P8P67-Pro - Intel 2500k @4.3Ghz - DualMem-8G@2133 - SSD1-120G + SSD2-240G - Fonte Corsair AX850 - GPU ASUS-GTX970-4G - SSD1(Win7x64 + FSX_Box) SSD2(Addon Scenery)
avatar
DocFlyer
Aspirante
Aspirante

Masculino
Inscrito em : 28/05/2011
Mensagens : 10
Reputação : 3
Idade : 53
Simulador preferido : FSX, IL-2
Emprego/lazer : Prof. Universitário-Pesquisador / Simulação
Nacionalidade : Brasil

http://aeronacional.blogspot.com.br

Voltar ao Topo Ir em baixo

Re: MeuCockpit DIY - Radios 2.0

Mensagem por MarcoAtSantiago em Qua 31 Jan 2018, 21:34

DocFlyer escreveu:thumbsup thumbsup Parabéns Cmte.
Dica: Procure aqueles plugues banana, que se usa em cabo de guitarra escolhendo um com a capa (parte de traz do plug), com ranhuras para não escorregar, preferencialmente alumínio ou plástico resistente.
Desrosquei a capa deixe separada, pegue um dos encoders que desmontou e besunte com óleo de cozinha a superfície onde será colocado o Knob para não grudar.
Preencha 3/4 da capa com Resina (acrílica química usada por dentistas e artesanato) ou Epóxi.
Alinhe a capa pressionando contra o encoder. Se extravasar um pouco do material é só retirar o excesso.
Ficam muito confortáveis e precisos de girar (ainda mais se seu encoder tiver muitos steps).

thumbsup DOC - Paulo

Grande Paulo,

Boa dica. Obrigado

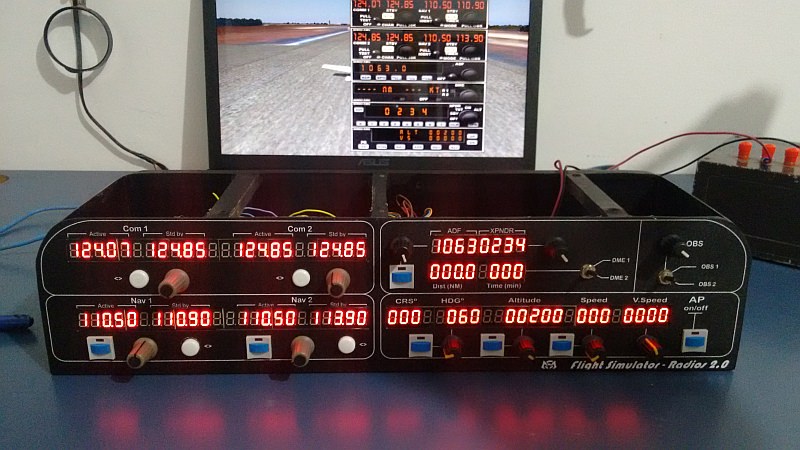

Senhores, informo que a criatura deu sinais de vida e está funcionando perfeitamente.

Aqui, os testes realizados. Agora, irei providenciar uma fonte de alimentação dedicada a esse módulo. É fundamental ter uma fonte boa, caso contrário os displays não funcionam corretamente. Terei apenas que corrigir uma inscrição no painel. Pensei que o link2fs teria a informação de tempo (minutos) decorrente do DME, entretanto só tem retorno de distância e velocidade, a menos que faça cálculos para exibir o tempo.
