MeuCockpit DIY - Radios 2.0

Página 2 de 3 Anterior  1, 2, 3  Seguinte

Ir em baixo

Re: MeuCockpit DIY - Radios 2.0

Mensagem por MarcoAtSantiago em Qua 18 Out 2017, 00:10

joaoenanda-sc escreveu:Marco acho que a ideia do vídeo com as engrenagens e 2 encorder e mais viável,pois não vai estragar

Beleza,

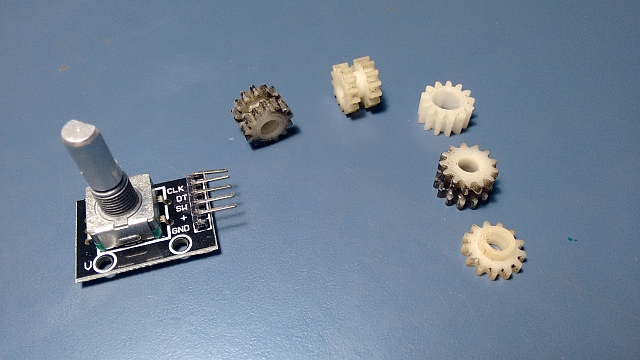

Consegui umas engrenagens de impressora. Agora é esperar os outros rotarys chegarem


_________________
https://plus.google.com/+MarcoAntonioSantiago
avatar
MarcoAtSantiago
Major
Major

Masculino
Inscrito em : 23/04/2017
Mensagens : 366
Reputação : 48
Idade : 54
Nacionalidade : Brasil

Voltar ao Topo Ir em baixo

Re: MeuCockpit DIY - Radios 2.0

Mensagem por joaoenanda-sc em Qua 18 Out 2017, 09:39

Blz

joaoenanda-sc
Segundo-Tenente
Segundo-Tenente

Masculino
Inscrito em : 26/09/2016
Mensagens : 25
Reputação : 0
Idade : 35
Nacionalidade : Brasil

Voltar ao Topo Ir em baixo

Re: MeuCockpit DIY - Radios 2.0

Mensagem por joaoenanda-sc em Sex 27 Out 2017, 11:57

Fala marco e aí como tá o andamento do rádio?

joaoenanda-sc
Segundo-Tenente
Segundo-Tenente

Masculino
Inscrito em : 26/09/2016
Mensagens : 25
Reputação : 0
Idade : 35
Nacionalidade : Brasil

Voltar ao Topo Ir em baixo

Re: MeuCockpit DIY - Radios 2.0

Mensagem por MarcoAtSantiago em Sex 27 Out 2017, 17:44

joaoenanda-sc escreveu:Fala marco e aí como tá o andamento do rádio?

Fala Joao, beleza  thumbsup

Cara, o rádio está a passos de tartaruga manca, por dois motivos fundamentais;

1. Os rotarys encoders que pedi, ainda não chegaram. Quando a dupla dinâmica "maravilhosa", receita/correios, decidir que a encomenda me pertence... isso influencia diretamente na construção do painel e no modo de acionamento das frequências. Então, só me resta aguardar.

2. Estou com a edição do cenário de São Luis=MA. Isso demanda muito tempo de edição. No momento estou plantando arvores e construindo casas(autogen). Já finalizei um quadro. São 36  damn

Da parte de rádios, parei aqui, pois não tem mais nada a fazer. Até o código, só vou finalizar quando chegar tudo.


_________________
https://plus.google.com/+MarcoAntonioSantiago
avatar
MarcoAtSantiago
Major
Major

Masculino
Inscrito em : 23/04/2017
Mensagens : 366
Reputação : 48
Idade : 54
Nacionalidade : Brasil

Voltar ao Topo Ir em baixo

Re: MeuCockpit DIY - Radios 2.0

Mensagem por MarcoAtSantiago em Seg 04 Dez 2017, 21:40

Boa noite povo,

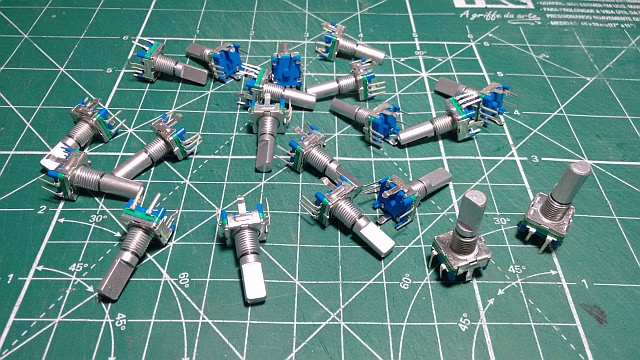

Boa notícia, os rotarys encoders chegaram. Agora poderei voltar ao "estudo de caso" dos acionadores e decidir se usarei rotary duplo ou se uso o simples mesmo.

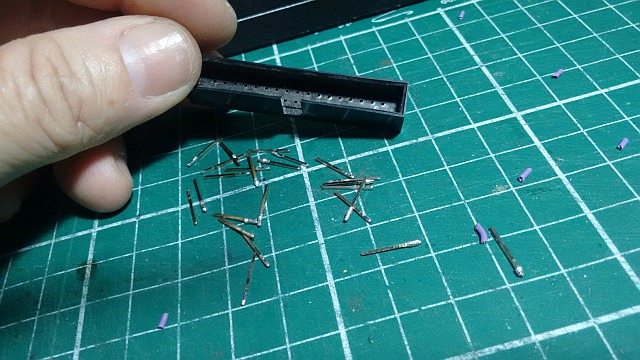

Desmontarei um para ver a estrutura interna e ver se vale à pena esse trabalho todo.


_________________
https://plus.google.com/+MarcoAntonioSantiago
avatar
MarcoAtSantiago
Major
Major

Masculino
Inscrito em : 23/04/2017
Mensagens : 366
Reputação : 48
Idade : 54
Nacionalidade : Brasil

Voltar ao Topo Ir em baixo

Re: MeuCockpit DIY - Radios 2.0

Mensagem por Flavio Ribeiro em Ter 05 Dez 2017, 18:09

Boas noticias amigo!
Estamos aqui torcendo por resultados ainda melhores!

Sucesso aí

_________________
avatar
Flavio Ribeiro
Tenente-Coronel
Tenente-Coronel

Masculino
Inscrito em : 21/05/2012
Mensagens : 548
Reputação : 36
Idade : 38
Simulador preferido : FSX
Emprego/lazer : Historiador
Nacionalidade : Brasil

http://voandoemcasa.blogspot.com.br/

Voltar ao Topo Ir em baixo

Re: MeuCockpit DIY - Radios 2.0

Mensagem por MarcoAtSantiago em Ter 05 Dez 2017, 22:26

Boa noite povo,

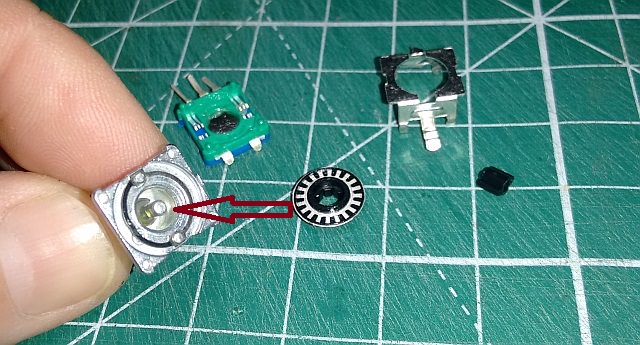

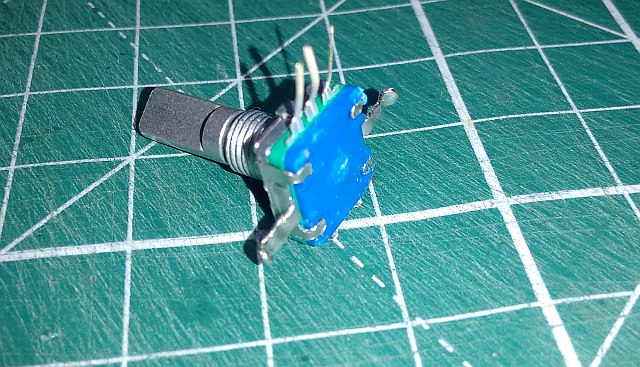

Desmontei um e tentei realizar a furação para passagem do eixo. Muito complicado, já que a ponta interna do eixo é muito fina, quase da espessura da broca de 1mm que usei. Resultado, mesmo com o centro punçado, o furo acaba descentralizando por causa da folga na furadeira de coluna que tenho. O ideal seria um torno mecânico, mas...

Sendo assim, não farei o rotary dual. Usarei o interruptor do rotary como seletor das frequências.

Aqui, fotos do trabalho...

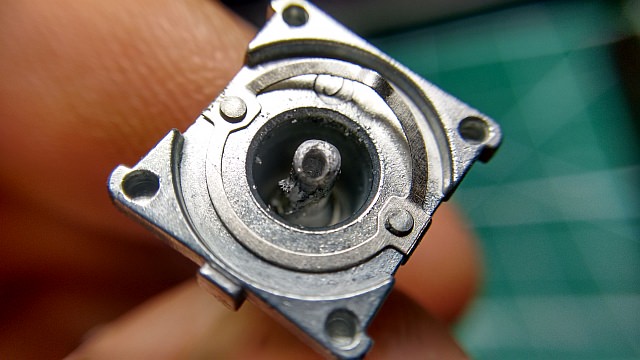

Ponta do eixo, antes da furação

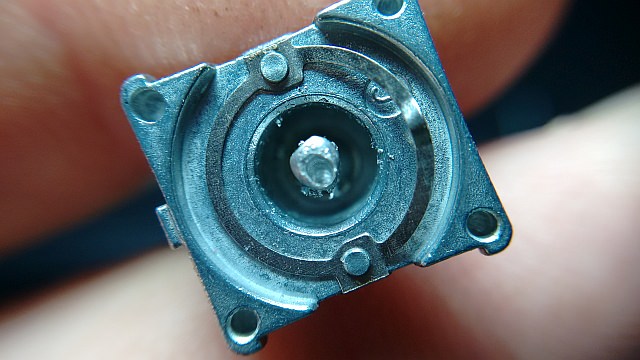

Após a furação



_________________
https://plus.google.com/+MarcoAntonioSantiago
avatar
MarcoAtSantiago
Major
Major

Masculino
Inscrito em : 23/04/2017
Mensagens : 366
Reputação : 48
Idade : 54
Nacionalidade : Brasil

Voltar ao Topo Ir em baixo

Re: MeuCockpit DIY - Radios 2.0

Mensagem por MarcoAtSantiago em Qui 07 Dez 2017, 23:22

Olá povo, boa noite !

Inicialmente (projeto original) o layout do radio seria o mesmo do Bendix, entretanto ficaria muito esquisita uma caixa em cima da mesa, assim tomei a liberdade de modificar e fazer um painel de radios que atendesse minha necessidade, mantendo as informações...

Assim sendo, inicio aqui a parte física do radio, o painel. Como ele é maior que o tamanho A4, o molde será em duas partes, coladas posteriormente.

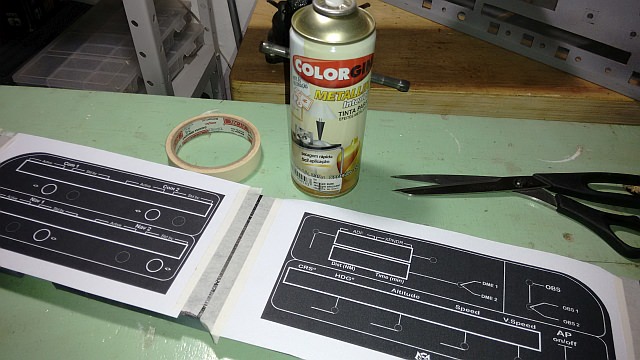

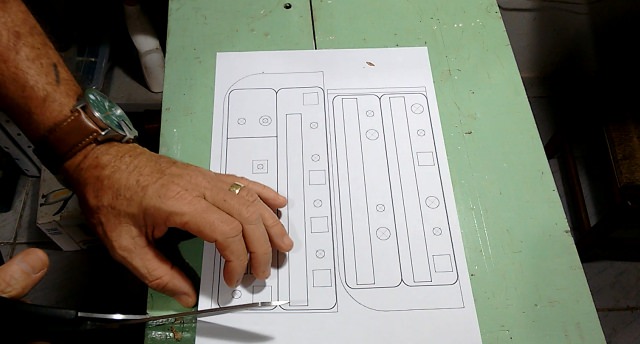

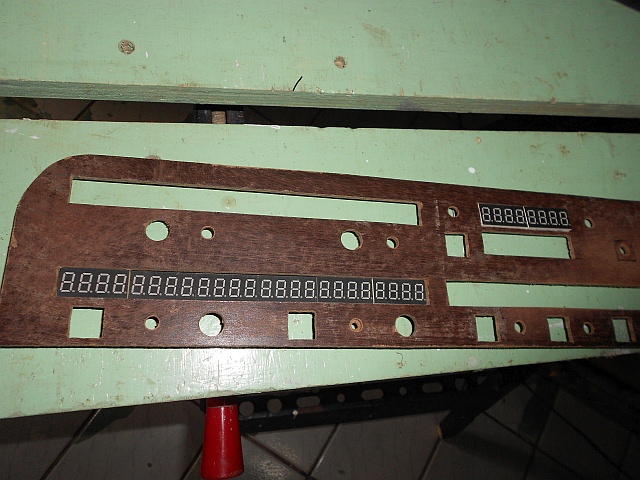

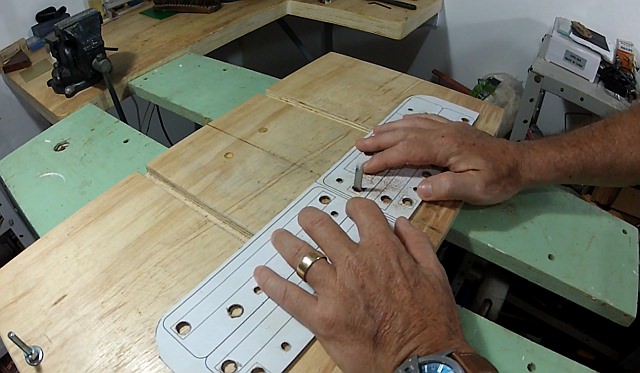

Preparando molde do painel

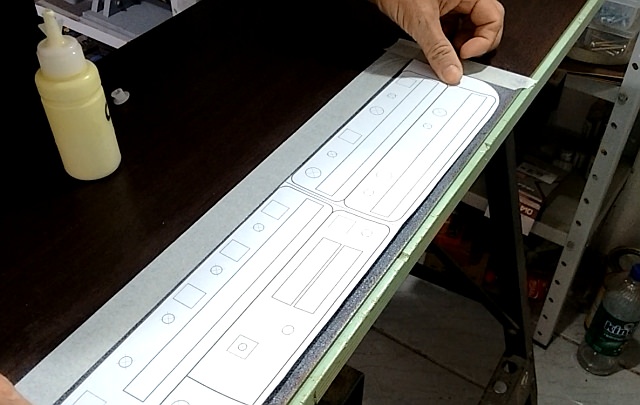

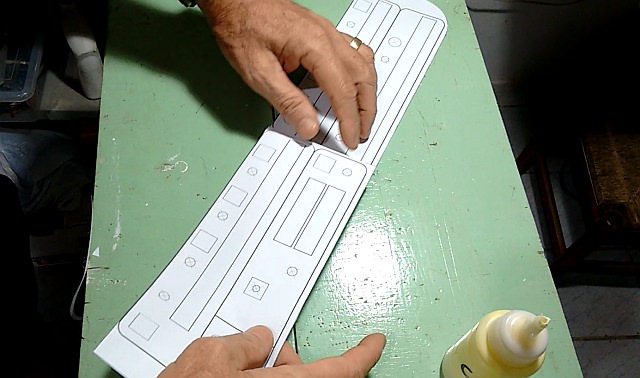

Colando molde

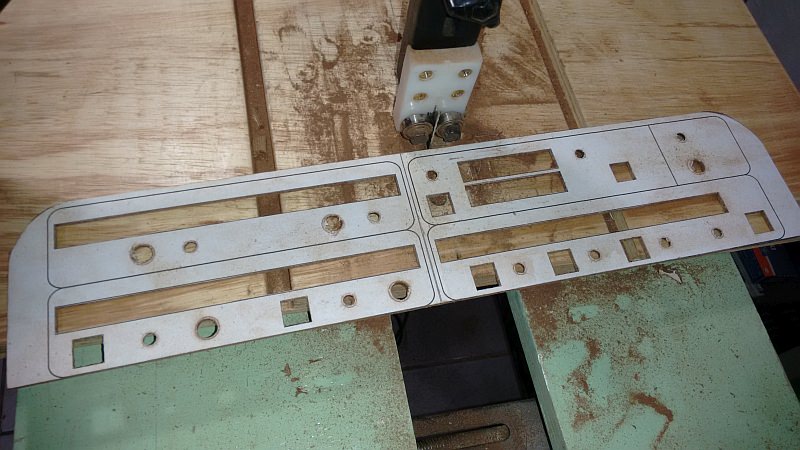

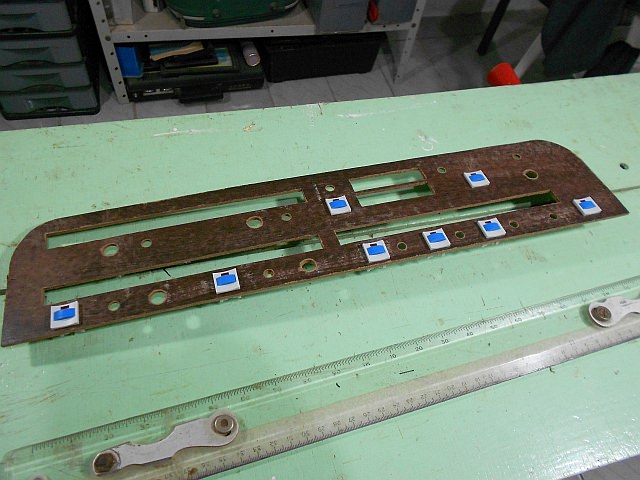

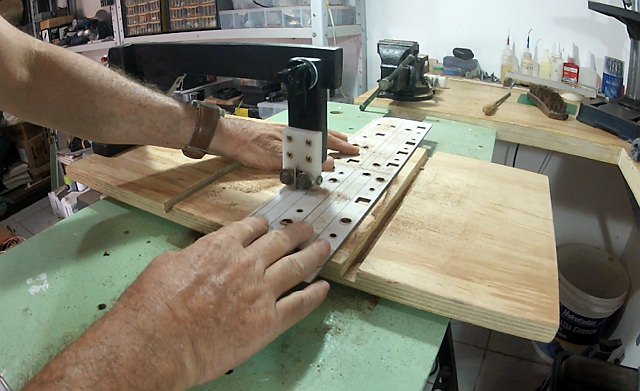

Depois de secar, hora de iniciar as furações e recortes

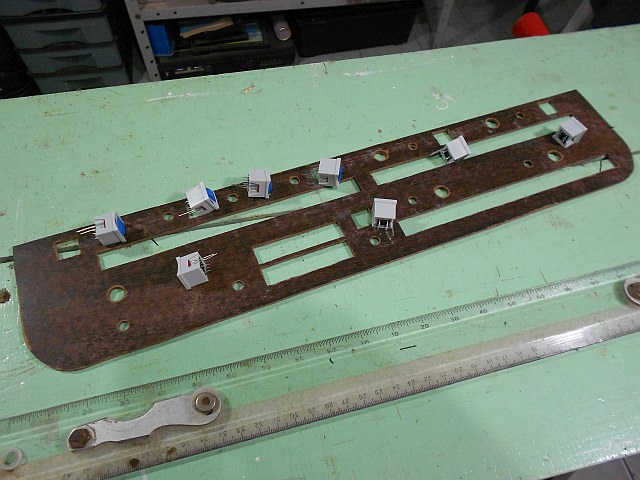

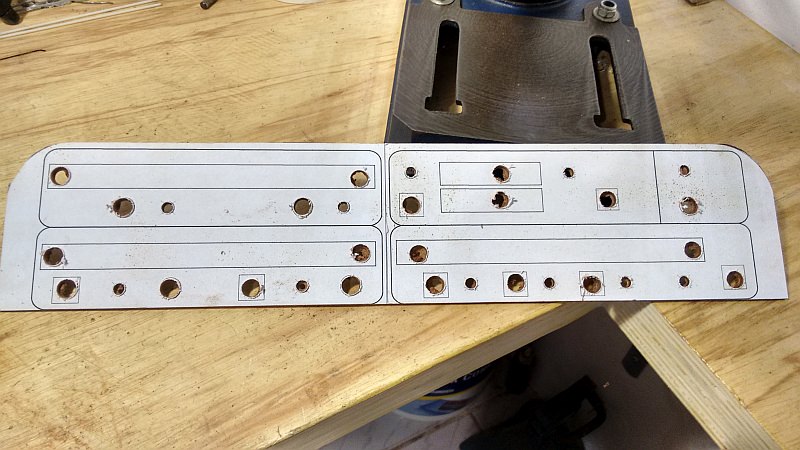

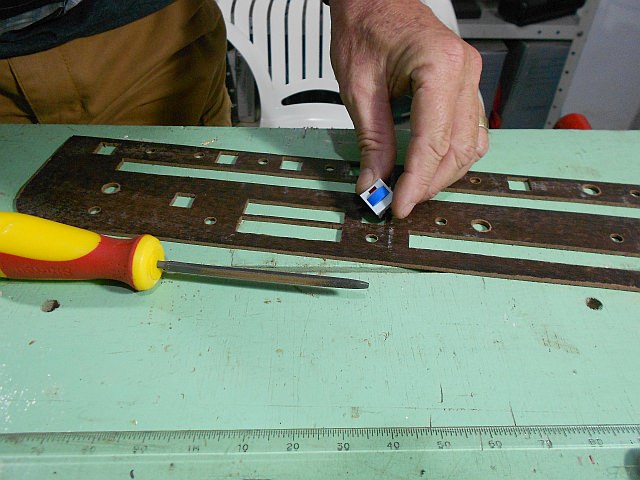

Ajustar furações para encaixe dos botões e displays

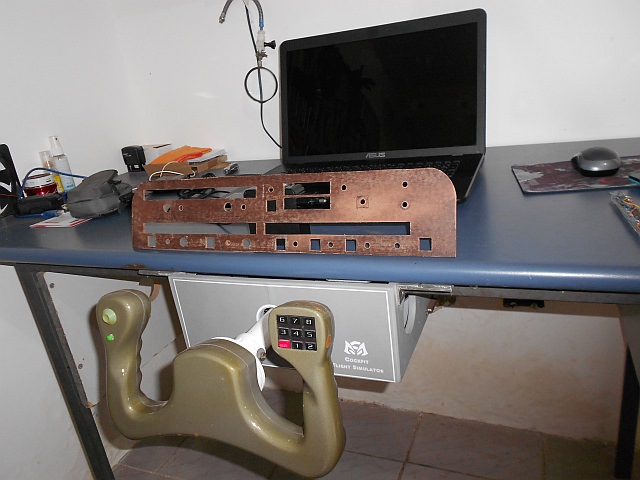

Aqui, como o painel deverá ficar na mesa.



Por enquanto é isso aí...  wink

_________________
https://plus.google.com/+MarcoAntonioSantiago
avatar
MarcoAtSantiago
Major
Major

Masculino
Inscrito em : 23/04/2017
Mensagens : 366
Reputação : 48
Idade : 54
Nacionalidade : Brasil

Voltar ao Topo Ir em baixo

Re: MeuCockpit DIY - Radios 2.0

Mensagem por Edenio Rodrigues em Dom 10 Dez 2017, 12:54

Boas ferramentas em mãos habilidosas, o resultado não podia ser melhor.  Yesyes
Parabéns meu caro aplauso
Se permite um pitaco: As janelas do display, não deviam serem separadas ?  scratch

Enquanto isso..., aceite mais um pontinho e vamos em frente Smile

_________________

Voar, triunfo da evolução
Stargate -  http://usbi.com.br/
avatar
Edenio Rodrigues
Tenente-Brigadeiro
Tenente-Brigadeiro

Masculino
Inscrito em : 07/12/2010
Mensagens : 4417
Reputação : 452
Idade : 75
Simulador preferido : P3D
Emprego/lazer : Simulação, energia solar, hidroponia
Nacionalidade : Brasil

Voltar ao Topo Ir em baixo

Re: MeuCockpit DIY - Radios 2.0

Mensagem por Flavio Ribeiro em Dom 10 Dez 2017, 16:59

Muito bom!

De qual material é essa chapa do painel?

Um abraço!

_________________
avatar
Flavio Ribeiro
Tenente-Coronel
Tenente-Coronel

Masculino
Inscrito em : 21/05/2012
Mensagens : 548
Reputação : 36
Idade : 38
Simulador preferido : FSX
Emprego/lazer : Historiador
Nacionalidade : Brasil

http://voandoemcasa.blogspot.com.br/

Voltar ao Topo Ir em baixo

Re: MeuCockpit DIY - Radios 2.0

Mensagem por MarcoAtSantiago em Seg 11 Dez 2017, 11:02

Edenio Rodrigues escreveu:Boas ferramentas em mãos habilidosas, o resultado não podia ser melhor.  Yesyes
Parabéns meu caro aplauso
Se permite um pitaco: As janelas do display, não deviam serem separadas ?  scratch

Enquanto isso..., aceite mais um pontinho e vamos em frente Smile

Obrigado Edênio,

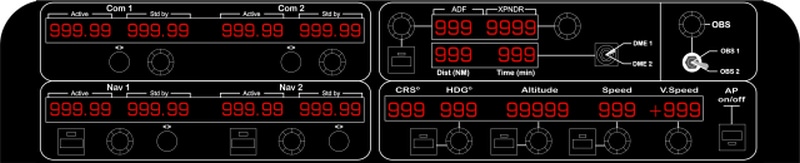

O radio ficará assim:


Esse é o motivo das janelas como estão.  wink

Flavio Ribeiro escreveu:Muito bom!

De qual material é essa chapa do painel?

Um abraço!

Valeu Flavio,
O painel frontal é de eucatex (fundo de gavetas, armários...)
Paineis fundo e costa são MDF
Laterais são de compensado 20mm

Tudo sobra de material. Por isso é um frankenstein  lol

_________________
https://plus.google.com/+MarcoAntonioSantiago
avatar
MarcoAtSantiago
Major
Major

Masculino
Inscrito em : 23/04/2017
Mensagens : 366
Reputação : 48
Idade : 54
Nacionalidade : Brasil

Voltar ao Topo Ir em baixo

Re: MeuCockpit DIY - Radios 2.0

Mensagem por MarcoAtSantiago em Ter 12 Dez 2017, 15:10

Boa tarde povo,

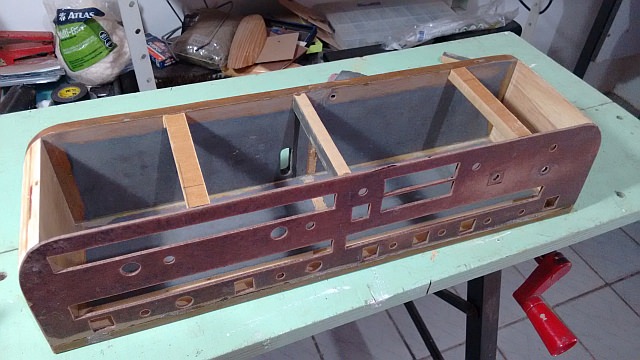

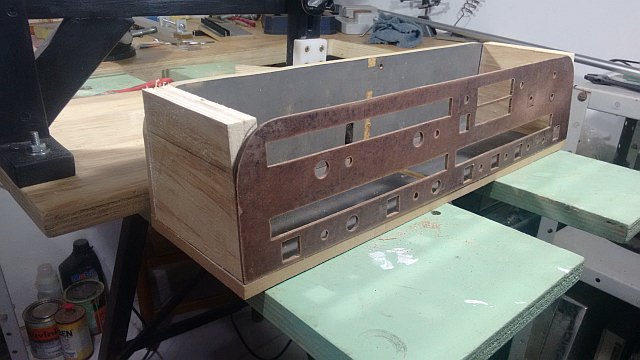

A parte física do painel está pronta. Iniciarei a base para pintura e em seguida, instalar a parte eletrônica












_________________
https://plus.google.com/+MarcoAntonioSantiago
avatar
MarcoAtSantiago
Major
Major

Masculino
Inscrito em : 23/04/2017
Mensagens : 366
Reputação : 48
Idade : 54
Nacionalidade : Brasil

Voltar ao Topo Ir em baixo

Re: MeuCockpit DIY - Radios 2.0

Mensagem por joaoenanda-sc em Ter 12 Dez 2017, 16:43

boa marco, ate que fim o monstro ta tomando vida... onde vc comprou os botoes? nao acho eles por aqui e nem sei o nome deles

joaoenanda-sc
Segundo-Tenente
Segundo-Tenente

Masculino
Inscrito em : 26/09/2016
Mensagens : 25
Reputação : 0
Idade : 35
Nacionalidade : Brasil

Voltar ao Topo Ir em baixo

Re: MeuCockpit DIY - Radios 2.0

Mensagem por MarcoAtSantiago em Ter 12 Dez 2017, 21:13

joaoenanda-sc escreveu:boa marco, ate que fim o monstro ta tomando vida... onde vc comprou os botoes? nao acho  eles por aqui e nem sei o nome deles

Olá João,

Os botões que usarei para os rotarys, são botões de mesa de som. Você os encontra em lojas de eletrônica ou que venda equipamentos de som. Você os encontra em outras cores e em dois tamanhos, além dessa aí abaixo. Foi o mais próximo que achei dos botoes da bendix. Esses botões eu encontrei em uma loja local


_________________
https://plus.google.com/+MarcoAntonioSantiago
avatar
MarcoAtSantiago
Major
Major

Masculino
Inscrito em : 23/04/2017
Mensagens : 366
Reputação : 48
Idade : 54
Nacionalidade : Brasil

Voltar ao Topo Ir em baixo

Re: MeuCockpit DIY - Radios 2.0

Mensagem por joaoenanda-sc em Ter 12 Dez 2017, 21:44

fala, marco, to falando dos quadrados

joaoenanda-sc
Segundo-Tenente
Segundo-Tenente

Masculino
Inscrito em : 26/09/2016
Mensagens : 25
Reputação : 0
Idade : 35
Nacionalidade : Brasil

Voltar ao Topo Ir em baixo

Re: MeuCockpit DIY - Radios 2.0

Mensagem por MarcoAtSantiago em Ter 12 Dez 2017, 22:19

joaoenanda-sc escreveu:fala, marco, to falando dos quadrados

Aaah ta,

Os quadrados eu comprei no dx.com

http://www.dx.com/p/non-locked-push-button-switches-with-indicator-light-grey-blue-10-piece-pack-139789#.WjByO9-nGM8

Os rotary encoders foram no aliexpress

https://pt.aliexpress.com/item/Original-Rotary-encoder-code-switch-EC11-audio-digital-potentiometer-with-switch-5Pin-handle-length-20mm-free/1885446782.html?spm=a2g0s.9042311.0.0.xXJ4kt

_________________
https://plus.google.com/+MarcoAntonioSantiago
avatar
MarcoAtSantiago
Major
Major

Masculino
Inscrito em : 23/04/2017
Mensagens : 366
Reputação : 48
Idade : 54
Nacionalidade : Brasil

Voltar ao Topo Ir em baixo

Re: MeuCockpit DIY - Radios 2.0

Mensagem por joaoenanda-sc em Ter 12 Dez 2017, 22:33

e pra ca nao acha eles? tentou fazer os encorder duplo com as engrenagens?

joaoenanda-sc
Segundo-Tenente
Segundo-Tenente

Masculino
Inscrito em : 26/09/2016
Mensagens : 25
Reputação : 0
Idade : 35
Nacionalidade : Brasil

Voltar ao Topo Ir em baixo

Re: MeuCockpit DIY - Radios 2.0

Mensagem por MarcoAtSantiago em Ter 12 Dez 2017, 23:53

joaoenanda-sc escreveu:e pra ca nao acha eles? tentou fazer os encorder duplo com as engrenagens?

Procurei no ML mas não achei.

Quanto às engrenagens, não deram certo devido ao pequeno diâmetro das poucas que eu tinha. Gastar dinheiro mandando fazer em impressora 3d não seria interessante no momento, sendo assim vai de simples mesmo, usando o interruptor do rotary para acionar a outra frequência

_________________
https://plus.google.com/+MarcoAntonioSantiago
avatar
MarcoAtSantiago
Major
Major

Masculino
Inscrito em : 23/04/2017
Mensagens : 366
Reputação : 48
Idade : 54
Nacionalidade : Brasil

Voltar ao Topo Ir em baixo

Re: MeuCockpit DIY - Radios 2.0

Mensagem por MarcoAtSantiago em Qua 13 Dez 2017, 16:18

Boa tarde povo,

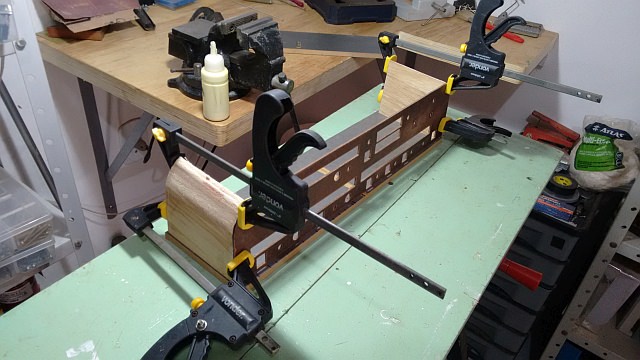

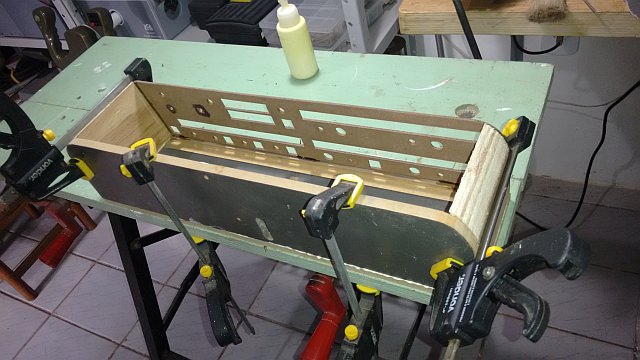

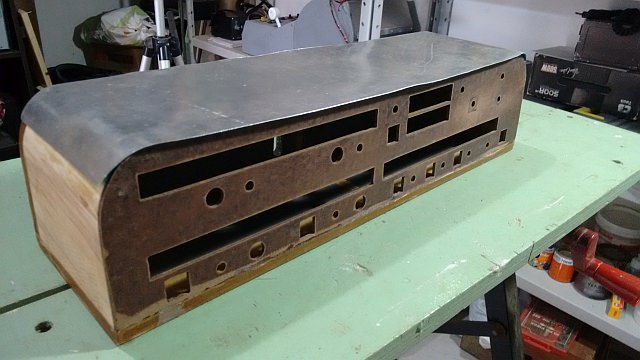

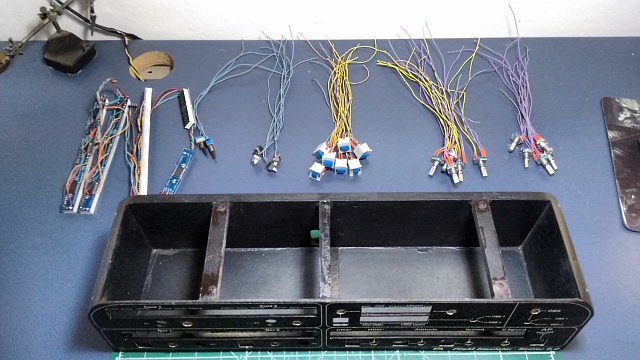

A caixa do painel está quase finalizada.

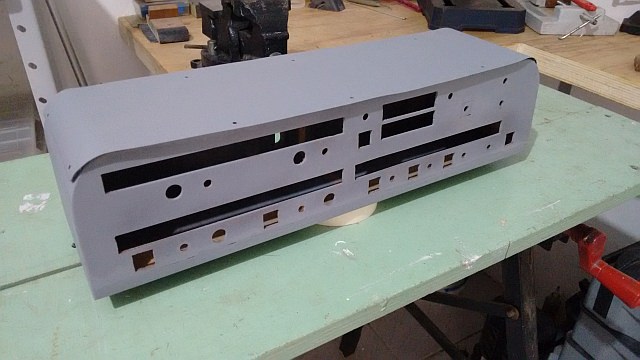

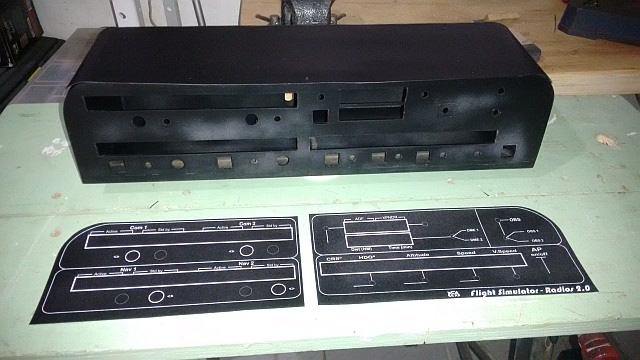

Primer aplicado.


Impressão do painel com aplicação de verniz incolor.

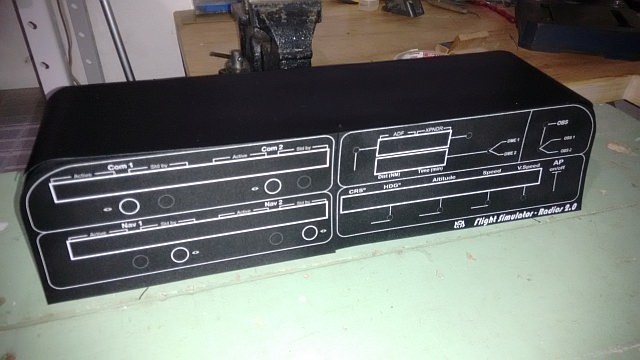

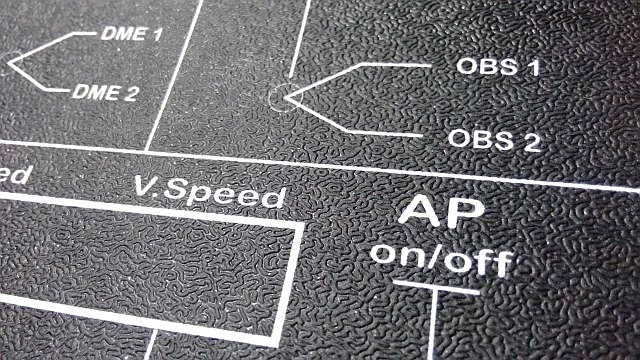

Utilizei papel com textura "casca de ovo". Ficou show, parecendo aquele plástico corrugado do painel de alguns veículos


E aqui, como ficará após a colagem.




Depois disso, é dar início à instalação dos displays, chaves...

_________________
https://plus.google.com/+MarcoAntonioSantiago
avatar
MarcoAtSantiago
Major
Major

Masculino
Inscrito em : 23/04/2017
Mensagens : 366
Reputação : 48
Idade : 54
Nacionalidade : Brasil

Voltar ao Topo Ir em baixo

Re: MeuCockpit DIY - Radios 2.0

Mensagem por MarcoAtSantiago em Ter 19 Dez 2017, 21:49

Boa noite povo,

Continuando com a construção do rádio...

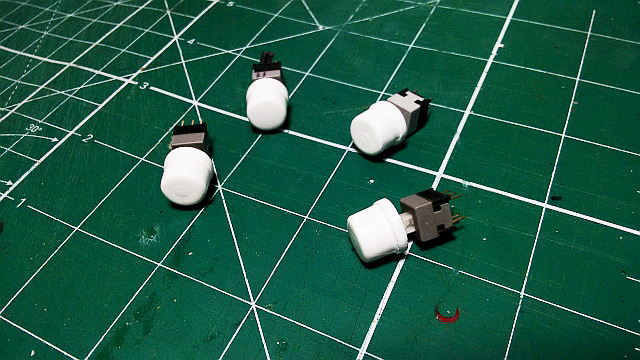

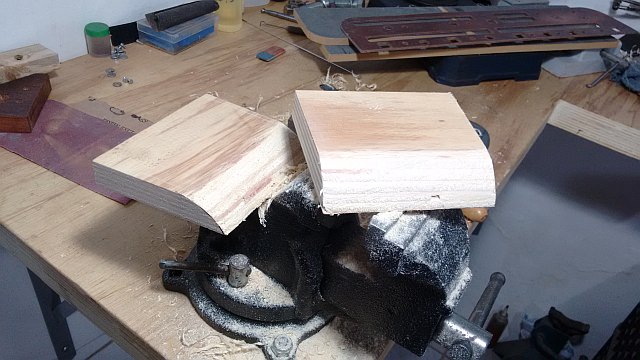

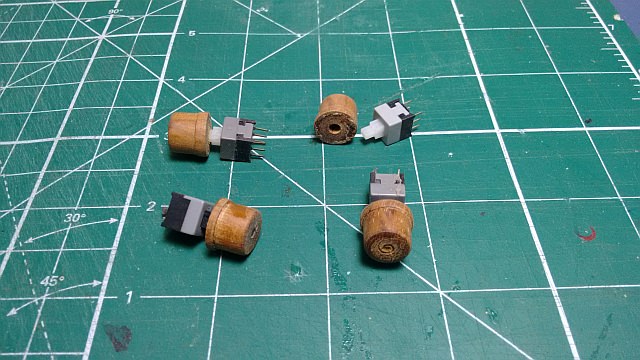

Depois de procurar por botões cilindricos para colocar nos interruptores, não encontrei nenhum nas medidas desejadas. Sendo assim, vamos produzir os botões...

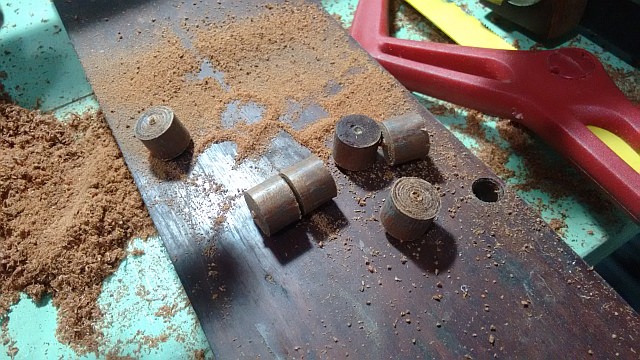

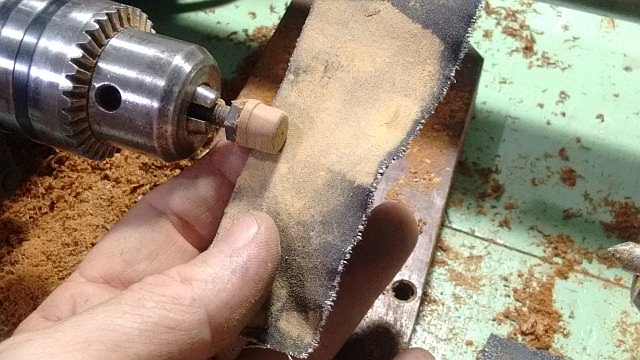

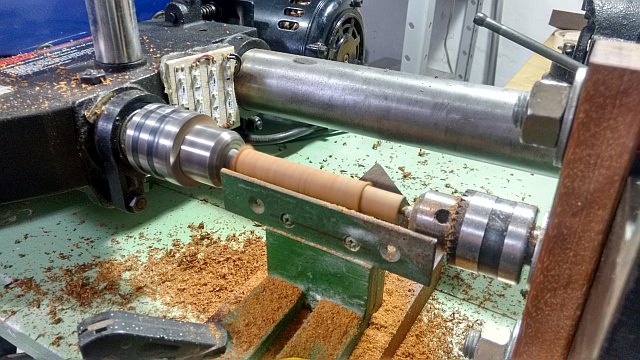

Usando a furadeira de bancada como torno.









_________________
https://plus.google.com/+MarcoAntonioSantiago
avatar
MarcoAtSantiago
Major
Major

Masculino
Inscrito em : 23/04/2017
Mensagens : 366
Reputação : 48
Idade : 54
Nacionalidade : Brasil

Voltar ao Topo Ir em baixo

Re: MeuCockpit DIY - Radios 2.0

Mensagem por Edenio Rodrigues em Qua 20 Dez 2017, 13:35

Grande Marco, parabéns amigo aplauso

A necessidade é a mãe das inusitadas criações.  Yesyes

Aceite mais um pontinho e vamos em frente. Smile ,  abraços

_________________

Voar, triunfo da evolução
Stargate -  http://usbi.com.br/
avatar
Edenio Rodrigues
Tenente-Brigadeiro
Tenente-Brigadeiro

Masculino
Inscrito em : 07/12/2010
Mensagens : 4417
Reputação : 452
Idade : 75
Simulador preferido : P3D
Emprego/lazer : Simulação, energia solar, hidroponia
Nacionalidade : Brasil

Voltar ao Topo Ir em baixo

Re: MeuCockpit DIY - Radios 2.0

Mensagem por MarcoAtSantiago em Sab 30 Dez 2017, 21:09

Olá povo, boa noite !

Aproveitando que os trabalhos com o fotoreal da ilha de São Luis já estão quase finalizados, adiantei mais um pouco a montagem do modulo de radios...

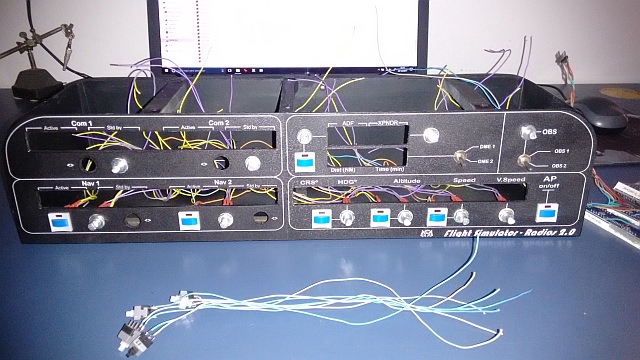

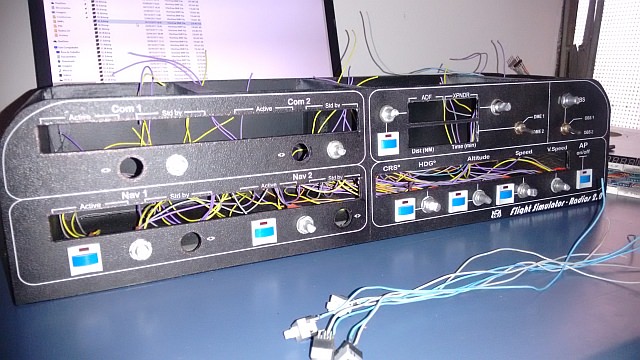

Preparação do cabeamento e chaves











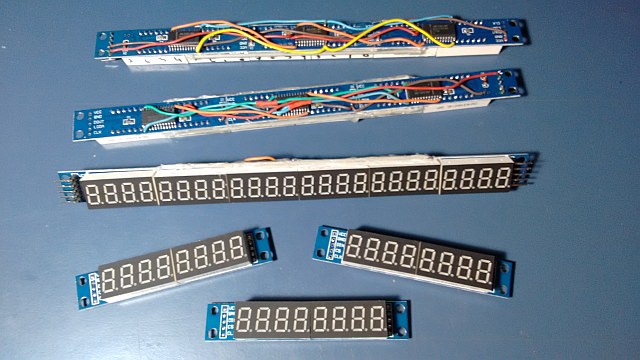

Faltam as conexões dos botoes de troca de frequências e a fixação dos displays.

Bom meu povo, esse foram os últimos trabalhos de 2017. Voltarei, se Deus permitir, em 2018. Finalizar esses trabalhos e dar início a outro cenário que estou de olho thumbsup

É isso, um excelente 2018 a todos nós.

Grande abraço a todos

_________________
https://plus.google.com/+MarcoAntonioSantiago
avatar
MarcoAtSantiago
Major
Major

Masculino
Inscrito em : 23/04/2017
Mensagens : 366
Reputação : 48
Idade : 54
Nacionalidade : Brasil

Voltar ao Topo Ir em baixo

Re: MeuCockpit DIY - Radios 2.0

Mensagem por MarcoAtSantiago em Qua 24 Jan 2018, 16:21

Olá pessoal,

Quase um mês depois...

Bom, eu estava adiando, na esperança de uma magica acontecer e esses pinos se soldarem por conta própria. Como não aconteceu, tive exercitar minha pouca paciência... soldar pinos em cada ponta de fio (saco).

Para não ter que fazer placa de distribuição, conectarei os fios diretamente na placa do arduino. Para isso, usarei pinos retirados de conectores IDC, encontrados de placas mãe (sucata de placa mãe é muito útil para reaproveitar peças).

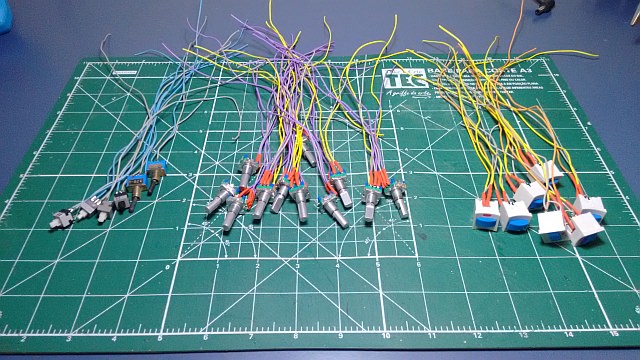

Reaproveitando pinos

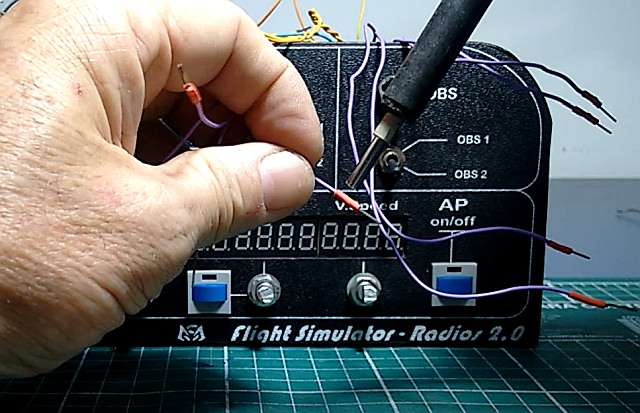

Soldagem

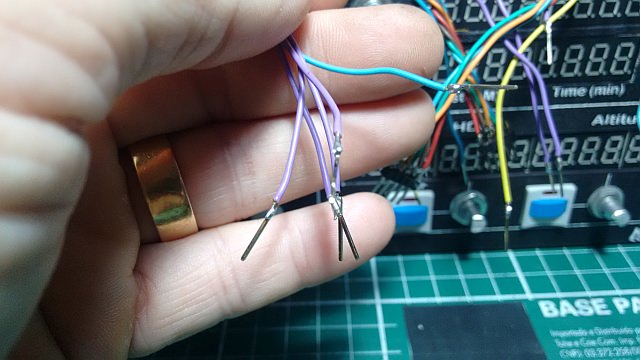

Isolante com termo-retrátil

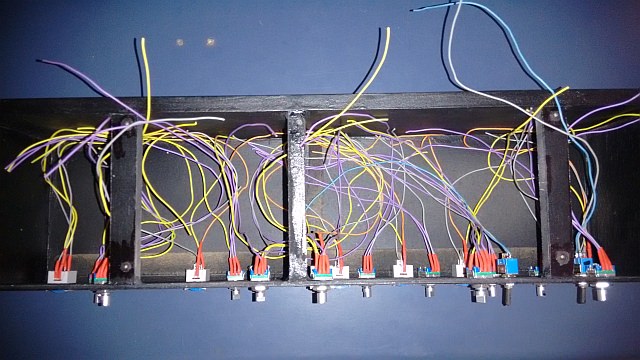

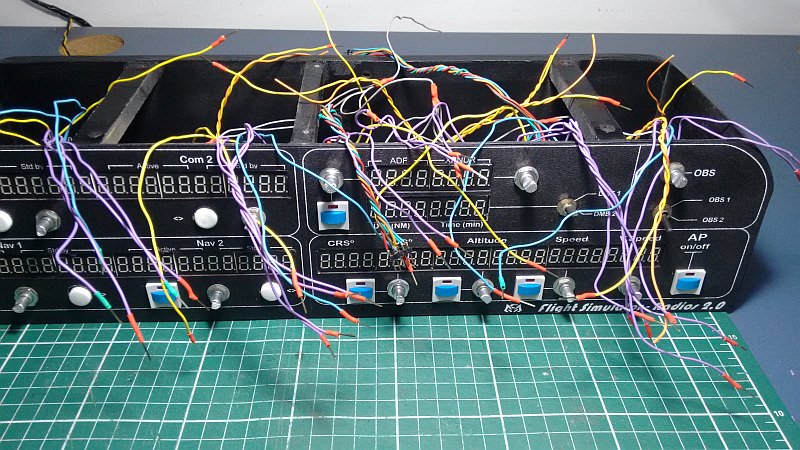

Pinagem pronta


Faltam as conexões para alimentação dos displays e LEDs dos interruptores, mas do jeito que está, já dá para iniciar os testes. Agora vou começar a mexer no código arduino para que possa trabalhar com esse festival de chaves. Essa parte será mais demorada.

A próxima vez que retornar aqui, espero que o rádio já esteja com vida lol ...

_________________
https://plus.google.com/+MarcoAntonioSantiago
avatar
MarcoAtSantiago
Major
Major

Masculino
Inscrito em : 23/04/2017
Mensagens : 366
Reputação : 48
Idade : 54
Nacionalidade : Brasil

Voltar ao Topo Ir em baixo

Re: MeuCockpit DIY - Radios 2.0

Mensagem por Edenio Rodrigues em Sex 26 Jan 2018, 15:54

Grande Marco, boa tarde amigo thumbsup

É preciso muita determinação.  E isso é só o começo.
Estamos torcendo, vamos em frente. Smile ,  abraços

_________________

Voar, triunfo da evolução
Stargate -  http://usbi.com.br/
avatar
Edenio Rodrigues
Tenente-Brigadeiro
Tenente-Brigadeiro

Masculino
Inscrito em : 07/12/2010
Mensagens : 4417
Reputação : 452
Idade : 75
Simulador preferido : P3D
Emprego/lazer : Simulação, energia solar, hidroponia
Nacionalidade : Brasil

Voltar ao Topo Ir em baixo

Re: MeuCockpit DIY - Radios 2.0

Mensagem por MarcoAtSantiago em Dom 28 Jan 2018, 20:19

Olá povo,

Passei o dia mapeando rotarys, interruptores, LEDs sinalizadores e ajustando código arduino com link2fs. Essa parte já está ok, funcionando perfeitamente. Essa semana eu começo a mapear os displays e aí, correr para o abraço.

_________________
https://plus.google.com/+MarcoAntonioSantiago
avatar
MarcoAtSantiago
Major
Major

Masculino
Inscrito em : 23/04/2017
Mensagens : 366
Reputação : 48
Idade : 54
Nacionalidade : Brasil

Voltar ao Topo Ir em baixo

Re: MeuCockpit DIY - Radios 2.0

Mensagem por Conteúdo patrocinado


Conteúdo patrocinado


Voltar ao Topo Ir em baixo

Página 2 de 3 Anterior  1, 2, 3  Seguinte

Voltar ao Topo



Permissão deste fórum:
Você não pode responder aos tópicos neste fórum
