MeuCockpit DIY - Radios 2.0

Mensagem por MarcoAtSantiago em Ter 03 Out 2017, 21:36

Olá povo, boa noite !

Vamos dar início aos trabalhos de construção dos rádios usando como base o Arduíno Mega. A ideia inicial seria usar o mobiflight, mas acabei desistindo dele. Muito complicado de configurar e ainda por cima, está apresentando um erro (vide figura abaixo), que não faço ideia do que seja. Já procurei sobre o problema mas não tive sucesso. Assim, comecei a trabalhar no código (mão na massa) em C. A interface será o Link2FS, que já se mostrou estável, funcional, simples de usar e não tem restrição de placa, como o mobiflight tem.

Pois bem, vamos lá.
A ideia é fazer um radio baseado no bendix ou uma variação. Variação eu falo por causa da construção dos botoes do rotary encoder. Se não conseguir material para fazer/adaptar um rotary dual, farei uma modificação no projeto do radio, para atender às minhas necessidades.

A base do projeto, é a ideia do site Cessna 172 cockpit

Já comecei os ensaios do código.

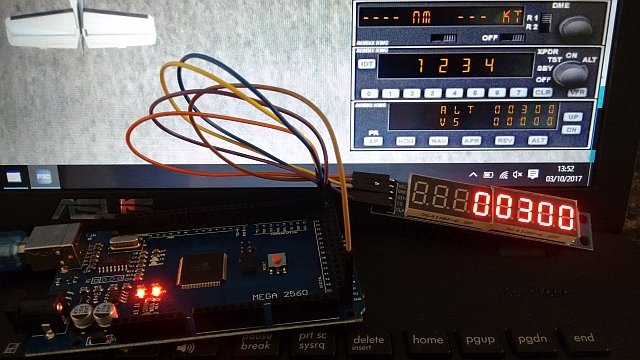

Aqui, retornando valor da Altitude no AP

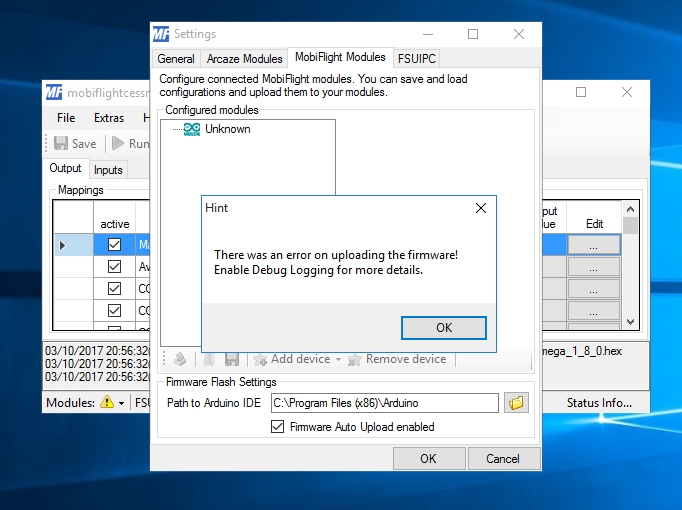

E aqui, a praga do problema com o Mobiflight. Ele não reconhece a placa.  Eu já li que o mobiflight só aceita o Mega R3. Não sei se o meu é ou não. Só sei que esse mobiflight perdeu um possível usuário.

avatar
MarcoAtSantiago
Capitão
Capitão

Masculino
Inscrito em : 23/04/2017
Mensagens : 120
Reputação : 8
Idade : 53
Nacionalidade : Brasil

Voltar ao Topo Ir em baixo

Re: MeuCockpit DIY - Radios 2.0

Mensagem por Edenio Rodrigues em Qua 04 Out 2017, 09:42

Olá Marco, bom dia amigo thumbsup

Começou muito bem, parabéns aplauso

Sei por experiencia própria (Stargate multiradios) que a tarefa é complicada. Mas as dificuldades estão postas para serem vencidas.
Estarei acompanhando e torcendo para que  o projeto seja bem sucedido.  Yesyes

Vamos em frente.  Smile , abraços

_________________

Voar, triunfo da evolução
Stargate -  http://usbi.com.br/
avatar
Edenio Rodrigues
Tenente-Brigadeiro
Tenente-Brigadeiro

Masculino
Inscrito em : 07/12/2010
Mensagens : 4279
Reputação : 438
Idade : 73
Simulador preferido : FS2004
Emprego/lazer : Simulação, energia solar, hidroponia
Nacionalidade : Brasil

Voltar ao Topo Ir em baixo

Re: MeuCockpit DIY - Radios 2.0

Mensagem por Alerial em Qua 04 Out 2017, 09:47

Eu também estou quebrando a cabeça aqui para fazer meus rádios.
Estou acompanhando e torcendo!!!!

Alerial
Capitão
Capitão

Masculino
Inscrito em : 11/11/2014
Mensagens : 119
Reputação : 1
Idade : 45
Simulador preferido : FSX, X-Plane
Emprego/lazer : Hidroponia, Aquaponia, pecuaria
Nacionalidade : Brasil

Voltar ao Topo Ir em baixo

Re: MeuCockpit DIY - Radios 2.0

Mensagem por MarcoAtSantiago em Qui 05 Out 2017, 17:12

Ha ha ha ha zangado nem tudo são flores, meus caros...

Estou desde ontem brigando com esse display de 7 segmentos e a coisa não funciona direito. Ao inciar a comunicação, o display apresenta o valor correto, como na postagem anterior que fiz. Basta ficar mudando o valor e em determinado momento (aleatório) ele fica maluco, começa a mudar o brilho, apresenta valores estranhos e, apaga o display. Só volta se eu desligar o arduino.

Alguém já passou por isso ?
avatar
MarcoAtSantiago
Capitão
Capitão

Masculino
Inscrito em : 23/04/2017
Mensagens : 120
Reputação : 8
Idade : 53
Nacionalidade : Brasil

Voltar ao Topo Ir em baixo

Re: MeuCockpit DIY - Radios 2.0

Mensagem por Alerial em Qui 05 Out 2017, 21:41

Talvez seja interessante uma fonte de energia externa

Alerial
Capitão
Capitão

Masculino
Inscrito em : 11/11/2014
Mensagens : 119
Reputação : 1
Idade : 45
Simulador preferido : FSX, X-Plane
Emprego/lazer : Hidroponia, Aquaponia, pecuaria
Nacionalidade : Brasil

Voltar ao Topo Ir em baixo

Re: MeuCockpit DIY - Radios 2.0

Mensagem por Flavio Ribeiro em Qui 05 Out 2017, 21:57

Alerial escreveu:Talvez seja interessante uma fonte de energia externa

Exato.

Salvo engano no site do gringo que montou o projeto no qual está se baseando, ele menciona a necessidade de fonte de energia externa. Suponho que seja devido a quantidade de displays usada no projeto como um todo.

Não é um projeto simples. Mas tenho certeza que conseguirá êxito!

Um abraço!

_________________
avatar
Flavio Ribeiro
Tenente-Coronel
Tenente-Coronel

Masculino
Inscrito em : 21/05/2012
Mensagens : 535
Reputação : 36
Idade : 37
Simulador preferido : FSX
Emprego/lazer : Historiador
Nacionalidade : Brasil

http://voandoemcasa.blogspot.com.br/

Voltar ao Topo Ir em baixo

Re: MeuCockpit DIY - Radios 2.0

Mensagem por Edenio Rodrigues em Sex 06 Out 2017, 09:48

Olá Marco, bom dia amigo thumbsup

Acho que esse circuito é multiplexado (acende 1 digito por vez) Acredito então que você possa reduzir o brilho, alterando o programa.
E vamos ver se o defeito desaparece.  scratch  ,  abraços

_________________

Voar, triunfo da evolução
Stargate -  http://usbi.com.br/
avatar
Edenio Rodrigues
Tenente-Brigadeiro
Tenente-Brigadeiro

Masculino
Inscrito em : 07/12/2010
Mensagens : 4279
Reputação : 438
Idade : 73
Simulador preferido : FS2004
Emprego/lazer : Simulação, energia solar, hidroponia
Nacionalidade : Brasil

Voltar ao Topo Ir em baixo

Re: MeuCockpit DIY - Radios 2.0

Mensagem por MarcoAtSantiago em Sex 06 Out 2017, 13:14

Olá meu povo, boa tarde.

Sim sim, já testei com fonte externa. Ocorre o mesmo problema. A menos que a fonte esteja lascada, aí lascou mad

Quanto ao brilho, já teste com o mínimo, idem.

Estou instalando o simulador, link2fs e MobiFlight em uma maquina w7 32bits. Vou tentar achar essa bruxa. Como não tenho mais cabelos, devo arrancar o que um dia foi chamado de couro cabeludo lol . Tomara que eu agarre ela, a bruxa, pelo pescoço.

Obrigados pelas dicas.
avatar
MarcoAtSantiago
Capitão
Capitão

Masculino
Inscrito em : 23/04/2017
Mensagens : 120
Reputação : 8
Idade : 53
Nacionalidade : Brasil

Voltar ao Topo Ir em baixo

Re: MeuCockpit DIY - Radios 2.0

Mensagem por Alerial em Sex 06 Out 2017, 14:31

Eu estou fazendo um cockpit do AS365 e também vou fazer os radios, pois os instrumentos serão via tela.
Já criei o código e simulei, agora só falta chegar o material pra fazer a montagem e testar.
Estou baseando o projeto em um outro site, então, podemos ir trocando informações e ver o que talvez seja o meio termo (mais fácil, mais barato e mais real).

Isso aí, vamos expulsar essa bruxa.

Alerial
Capitão
Capitão

Masculino
Inscrito em : 11/11/2014
Mensagens : 119
Reputação : 1
Idade : 45
Simulador preferido : FSX, X-Plane
Emprego/lazer : Hidroponia, Aquaponia, pecuaria
Nacionalidade : Brasil

Voltar ao Topo Ir em baixo

Re: MeuCockpit DIY - Radios 2.0

Mensagem por MarcoAtSantiago em Seg 09 Out 2017, 09:45

Bom dia meu povo !

Boas novas !

Depois brigar muito com o link2fs + Windows 7 + arduino + display... Passei o domingo pesquisando nos foruns da gringalhada e vi que eles tinham enfrentado o mesmo problema. O "causo" é o seguinte... esses módulos com Display + max7219, por não possuírem capacitor de filtro na entrada da alimentação, sofrem muito com oscilações devido consumo dos led.

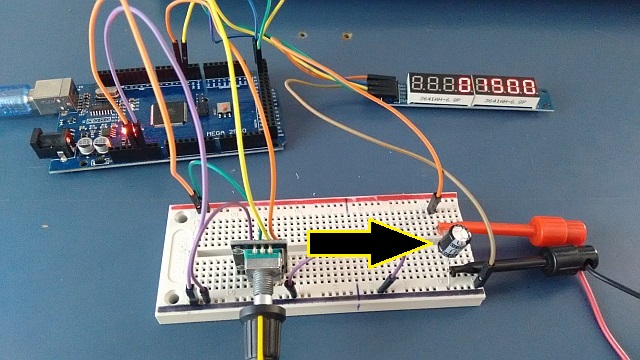

Solução: Instalar um capacitor eletrolítico na entrada. Usei um 220uF x 16V, mais que suficiente para o caso em questão. Lembrando que a fonte externa é mandatória.

Aí está a solução


Bom, bruxa caçada, bruxa eliminada. Vamos torcer para não aparecer outra.

Boa semana a todos thumbsup
avatar
MarcoAtSantiago
Capitão
Capitão

Masculino
Inscrito em : 23/04/2017
Mensagens : 120
Reputação : 8
Idade : 53
Nacionalidade : Brasil

Voltar ao Topo Ir em baixo

Re: MeuCockpit DIY - Radios 2.0

Mensagem por Alerial em Seg 09 Out 2017, 12:00

Grande sacada!!! Parabéns

Alerial
Capitão
Capitão

Masculino
Inscrito em : 11/11/2014
Mensagens : 119
Reputação : 1
Idade : 45
Simulador preferido : FSX, X-Plane
Emprego/lazer : Hidroponia, Aquaponia, pecuaria
Nacionalidade : Brasil

Voltar ao Topo Ir em baixo

Re: MeuCockpit DIY - Radios 2.0

Mensagem por joaoenanda-sc em Seg 09 Out 2017, 16:05

boa marcao, caçou uma, mas sempre insiste em aparecer outras. mas toca o barco, e tomara que nao apareça mais nenhuma

joaoenanda-sc
Aspirante
Aspirante

Masculino
Inscrito em : 26/09/2016
Mensagens : 12
Reputação : 0
Idade : 34
Nacionalidade : Brasil

Voltar ao Topo Ir em baixo

Re: MeuCockpit DIY - Radios 2.0

Mensagem por Flavio Ribeiro em Ter 10 Out 2017, 20:34

Parabéns pelos avanços!
Estou torcendo muito por você. E aprendendo cada vez mais!

Muito obrigado por documentar seus avanços aqui.

_________________
avatar
Flavio Ribeiro
Tenente-Coronel
Tenente-Coronel

Masculino
Inscrito em : 21/05/2012
Mensagens : 535
Reputação : 36
Idade : 37
Simulador preferido : FSX
Emprego/lazer : Historiador
Nacionalidade : Brasil

http://voandoemcasa.blogspot.com.br/

Voltar ao Topo Ir em baixo

Re: MeuCockpit DIY - Radios 2.0

Mensagem por MarcoAtSantiago em Qua 11 Out 2017, 18:24

Obrigado pessoal.

Bom, vamos aos trabalhos de hoje

Uma pausa no cenário de São Luis para trabalhar no radio.

Aqui, os primeiros testes com a "tripa" de displays.

Depois colocarei a atuação do rotary e a chave de troca entre frequências

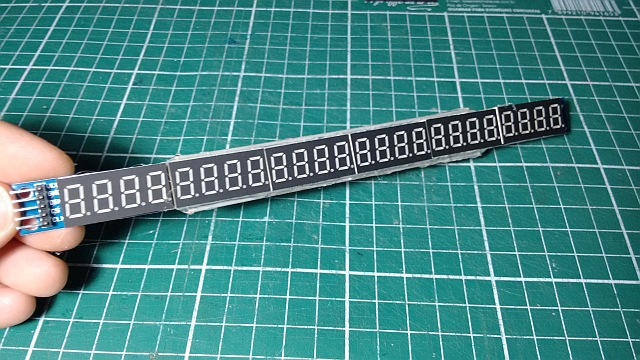

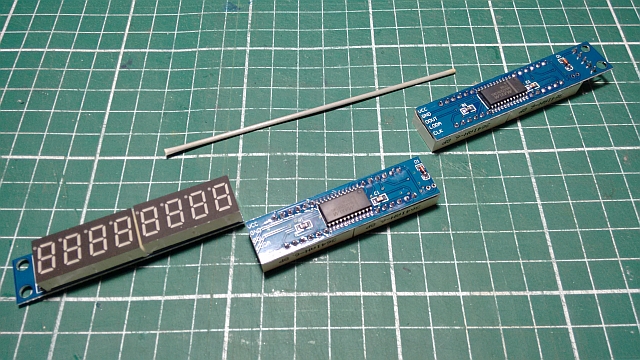

Displays cortados...

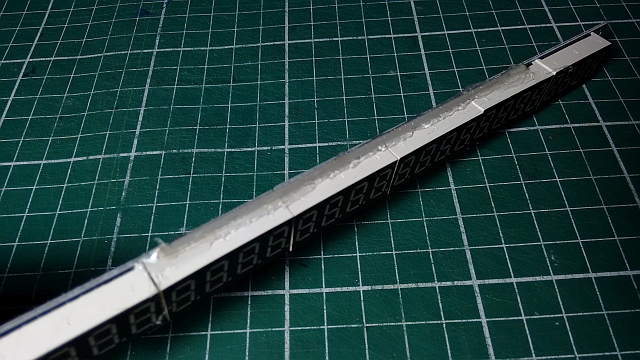

...e unidos com cola quente e vareta de fibra de vidro. Achei melhor que cianoacrilato. Vai que da M3rd4 em um (como acontece logo abaixo), fica mais fácil descolar

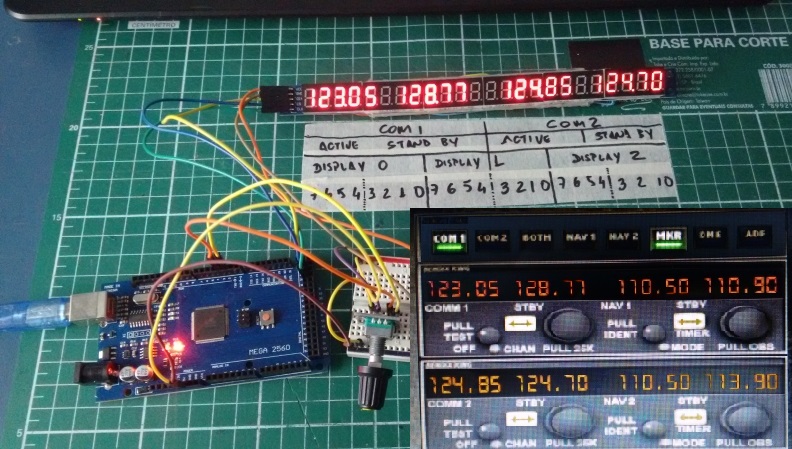

E aqui, recebendo os valores de Com1, Com1 stby, Com2 e Com2 stby
Acho que meu módulo da direita está com algum problema. O controle de brilho não atua nele. Depois troco para testar


Por enquanto é isso aí.
avatar
MarcoAtSantiago
Capitão
Capitão

Masculino
Inscrito em : 23/04/2017
Mensagens : 120
Reputação : 8
Idade : 53
Nacionalidade : Brasil

Voltar ao Topo Ir em baixo

Re: MeuCockpit DIY - Radios 2.0

Mensagem por Flavio Ribeiro em Qua 11 Out 2017, 21:02

Tá me deixando empolgado!

Parabéns pelos avanços!

_________________
avatar
Flavio Ribeiro
Tenente-Coronel
Tenente-Coronel

Masculino
Inscrito em : 21/05/2012
Mensagens : 535
Reputação : 36
Idade : 37
Simulador preferido : FSX
Emprego/lazer : Historiador
Nacionalidade : Brasil

http://voandoemcasa.blogspot.com.br/

Voltar ao Topo Ir em baixo

Re: MeuCockpit DIY - Radios 2.0

Mensagem por Edenio Rodrigues em Qua 11 Out 2017, 22:19

Olá Marco, boa noite amigo thumbsup
Você está desenvolvendo um belo trabalho, parabéns aplauso

Aceite mais um pontinho por compartilhar  Smile ,  abraços

_________________

Voar, triunfo da evolução
Stargate -  http://usbi.com.br/
avatar
Edenio Rodrigues
Tenente-Brigadeiro
Tenente-Brigadeiro

Masculino
Inscrito em : 07/12/2010
Mensagens : 4279
Reputação : 438
Idade : 73
Simulador preferido : FS2004
Emprego/lazer : Simulação, energia solar, hidroponia
Nacionalidade : Brasil

Voltar ao Topo Ir em baixo

Re: MeuCockpit DIY - Radios 2.0

Mensagem por MarcoAtSantiago em Qui 12 Out 2017, 15:39

Olá meu povo,
Boa tarde e bom dia das crianças à todas as crianças.

Seguinte, a base do código está concluída, isto é, ela está recebendo e controlando as informações dos rádios COM e troca de frequência. Para as demais informações, é repetir os trechos do código de acordo com o que se deseja. O código está bem comentado e fácil de entender. Vou disponibiliza-lo aqui para quem já quiser ir "bulindo" nele e entendendo como a coisa está. Ao final da construção, disponibilizarei o código completo.

Eu estive pensando em fazer aquele rotary encoder duplo, mas acabei destruindo dois dos que eu tinha aqui, assim tomei a liberdade de fazer uma modificação no lay-out do projeto original para que use apenas um rotary encoder por grupo, ou seja, "Com1/Com2", "Nav1/Nav2".

Aí está o desenho da proposta, o diagrama das ligações com o arduino e o código base.

Código Arduino (rar), Clique para download

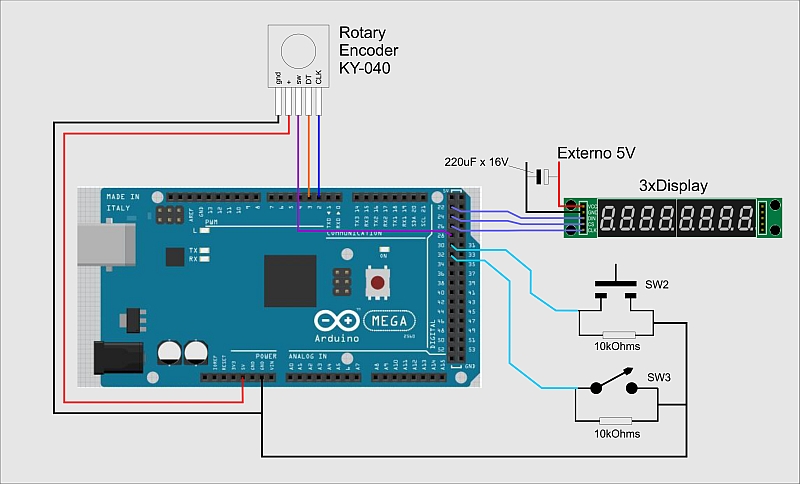

Diagrama

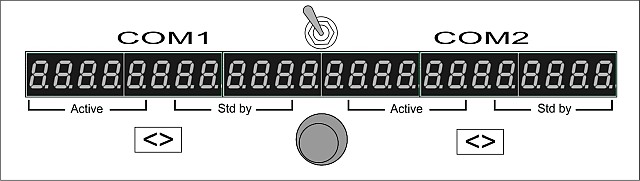

Proposta do painel
A chave central (SW3) seleciona Com1 ou Com2 para que o rotary e a chave "<> (stby)", atuem corretamente. A chave SW2 é um interruptor de pressão N/A, que faz a troca das funções active stand by. O rotary é um só. Pressionando o interruptor do rotary, ele atuará na parte inteira da frequência, Pressionando novamente, ele atuará na parte decimal. Fiz assim para que não precise ficar pressionando o botão enquanto se gira o mesmo.



Qualquer dúvida no código, é só falar
Bom é isso aí, até a próxima.
avatar
MarcoAtSantiago
Capitão
Capitão

Masculino
Inscrito em : 23/04/2017
Mensagens : 120
Reputação : 8
Idade : 53
Nacionalidade : Brasil

Voltar ao Topo Ir em baixo

Re: MeuCockpit DIY - Radios 2.0

Mensagem por Flavio Ribeiro em Qui 12 Out 2017, 22:10

Uma solução interessante!

Acho incrível como é tão difícil encontrar rotary encoder duplo concêntrico... mesmo importando.

Certa vez vi um tutorial e um gringo unindo dois rotary encoder's simples. Mas não consegui realizar tal façanha.

Um abraço!


PS.:
Acabei de pensar em algo...
Quem sabe imprimindo em impressora 3d o eido rotary encoder já com um furo longitudinal e o segundo eixo transpassando o primeiro... aí é só remover "cirurgicamente" os eixos originais e substituir por aqueles impressos.

Os knobs se encontra facilmente os arquivos para impressão 3d em repositório gratuito.

O pessoal que possui a impressora ou já usou o serviço de impressão de terceiros pode opinar se a ideia é plausível.




Building a concentric rotary switch

_________________
avatar
Flavio Ribeiro
Tenente-Coronel
Tenente-Coronel

Masculino
Inscrito em : 21/05/2012
Mensagens : 535
Reputação : 36
Idade : 37
Simulador preferido : FSX
Emprego/lazer : Historiador
Nacionalidade : Brasil

http://voandoemcasa.blogspot.com.br/

Voltar ao Topo Ir em baixo

Re: MeuCockpit DIY - Radios 2.0

Mensagem por laster em Seg 16 Out 2017, 09:31

Olá!

Estou iniciando a parte elétrica da minha pilha de radios com arduino e esse post me ajudou bastante! Vocês poderiam me dizer em quais sites ou forums gringos vocês estão acompanhando?

A respeito do Rotary Encoder, eu achei 2 sites vendendo:
http://www.leobodnar.com/shop/index.php?main_page=product_info&products_id=196

https://www.propwashsim.com/

Eu moro na Alemanha então provavelmente usarei algum desses, vou encomendar um para testar e depois eu posto um review para vocês:D

laster
Recruta
Recruta

Masculino
Inscrito em : 02/03/2013
Mensagens : 2
Reputação : 0
Idade : 27
Nacionalidade : Brasil

Voltar ao Topo Ir em baixo

Re: MeuCockpit DIY - Radios 2.0

Mensagem por MarcoAtSantiago em Seg 16 Out 2017, 11:55

laster escreveu:Olá!

Estou iniciando a parte elétrica da minha pilha de radios com arduino e esse post me ajudou bastante! Vocês poderiam me dizer em quais sites ou forums gringos vocês estão acompanhando?

A respeito do Rotary Encoder, eu achei 2 sites vendendo:
http://www.leobodnar.com/shop/index.php?main_page=product_info&products_id=196

https://www.propwashsim.com/

Eu moro na Alemanha então provavelmente usarei algum desses, vou encomendar um para testar e depois eu posto um review para vocês:D

Bom dia laster,
A base do projeto foi um cockpit para cessna. O link está no post numero 1
avatar
MarcoAtSantiago
Capitão
Capitão

Masculino
Inscrito em : 23/04/2017
Mensagens : 120
Reputação : 8
Idade : 53
Nacionalidade : Brasil

Voltar ao Topo Ir em baixo

Re: MeuCockpit DIY - Radios 2.0

Mensagem por laster em Seg 16 Out 2017, 13:20

MarcoAtSantiago escreveu:
laster escreveu:Olá!

Estou iniciando a parte elétrica da minha pilha de radios com arduino e esse post me ajudou bastante! Vocês poderiam me dizer em quais sites ou forums gringos vocês estão acompanhando?

A respeito do Rotary Encoder, eu achei 2 sites vendendo:
http://www.leobodnar.com/shop/index.php?main_page=product_info&products_id=196

https://www.propwashsim.com/

Eu moro na Alemanha então provavelmente usarei algum desses, vou encomendar um para testar e depois eu posto um review para vocês:D

Bom dia laster,
A base do projeto foi um cockpit para cessna. O link está no post numero 1

Ops, link passou batido hehe, obrigado wink

laster
Recruta
Recruta

Masculino
Inscrito em : 02/03/2013
Mensagens : 2
Reputação : 0
Idade : 27
Nacionalidade : Brasil

Voltar ao Topo Ir em baixo

Re: MeuCockpit DIY - Radios 2.0

Mensagem por Flavio Ribeiro em Seg 16 Out 2017, 21:43

laster escreveu:Olá!

Estou iniciando a parte elétrica da minha pilha de radios com arduino e esse post me ajudou bastante! Vocês poderiam me dizer em quais sites ou forums gringos vocês estão acompanhando?

A respeito do Rotary Encoder, eu achei 2 sites vendendo:
http://www.leobodnar.com/shop/index.php?main_page=product_info&products_id=196

https://www.propwashsim.com/

Eu moro na Alemanha então provavelmente usarei algum desses, vou encomendar um para testar e depois eu posto um review para vocês:D

O leobodnar.com não dispachava para o Brasil, não se se ainda mantém essa política. Além do que seus preços são proibitivos.... $27.16 por peça mais $6.78 por knobs.

O propwashsim.com tem preços melhores... vou analisar com cuidado.

Obrigado por compartilhar essas informações.

_________________
avatar
Flavio Ribeiro
Tenente-Coronel
Tenente-Coronel

Masculino
Inscrito em : 21/05/2012
Mensagens : 535
Reputação : 36
Idade : 37
Simulador preferido : FSX
Emprego/lazer : Historiador
Nacionalidade : Brasil

http://voandoemcasa.blogspot.com.br/

Voltar ao Topo Ir em baixo

Re: MeuCockpit DIY - Radios 2.0

Mensagem por MarcoAtSantiago em Ter 17 Out 2017, 10:39

Flavio Ribeiro escreveu:
laster escreveu:Olá!

Estou iniciando a parte elétrica da minha pilha de radios com arduino e esse post me ajudou bastante! Vocês poderiam me dizer em quais sites ou forums gringos vocês estão acompanhando?

A respeito do Rotary Encoder, eu achei 2 sites vendendo:
http://www.leobodnar.com/shop/index.php?main_page=product_info&products_id=196

https://www.propwashsim.com/

Eu moro na Alemanha então provavelmente usarei algum desses, vou encomendar um para testar e depois eu posto um review para vocês:D

O leobodnar.com não dispachava para o Brasil, não se se ainda mantém essa política. Além do que seus preços são proibitivos.... $27.16 por peça mais $6.78 por knobs.

O propwashsim.com tem preços melhores... vou analisar com cuidado.

Obrigado por compartilhar essas informações.

Eu senti calafrios quando vi os preços. Fora da minha realidade. Mandei pedi uns 20 rotarys no aliexpress. "Num" é possível que vou detonar os 20 tentando fazer um duplo. Espero recebe-los ainda no natal lol Se bem que as coisas estão chegando mais rápidas.
avatar
MarcoAtSantiago
Capitão
Capitão

Masculino
Inscrito em : 23/04/2017
Mensagens : 120
Reputação : 8
Idade : 53
Nacionalidade : Brasil

Voltar ao Topo Ir em baixo

Re: MeuCockpit DIY - Radios 2.0

Mensagem por Flavio Ribeiro em Ter 17 Out 2017, 20:21

Realmente!

Esses preços estão além da minha realidade também!

_________________
avatar
Flavio Ribeiro
Tenente-Coronel
Tenente-Coronel

Masculino
Inscrito em : 21/05/2012
Mensagens : 535
Reputação : 36
Idade : 37
Simulador preferido : FSX
Emprego/lazer : Historiador
Nacionalidade : Brasil

http://voandoemcasa.blogspot.com.br/

Voltar ao Topo Ir em baixo

Re: MeuCockpit DIY - Radios 2.0

Mensagem por joaoenanda-sc em Ter 17 Out 2017, 21:05

Marco acho que a ideia do vídeo com as engrenagens e 2 encorder e mais viável,pois não vai estragar

joaoenanda-sc
Aspirante
Aspirante

Masculino
Inscrito em : 26/09/2016
Mensagens : 12
Reputação : 0
Idade : 34
Nacionalidade : Brasil

Voltar ao Topo Ir em baixo

Página 1 de 2 1, 2  Seguinte

Ver o tópico anterior Ver o tópico seguinte Voltar ao Topo



Permissão deste fórum:
Você não pode responder aos tópicos neste fórum
