Stargate Yoke Empty Stargate Yoke

Mensagem por Edenio Rodrigues Ter 06 Ago 2013, 20:28

Olá Cmtes: Estamos iniciando o nosso projeto Stargate Yoke, tipo Embraer.
Trata-se da versão sem coluna, onde o Yoke deverá ser apoiado no tampo da mesa.
Vejam as fases em desenvolvimento do primeiro protótipo:

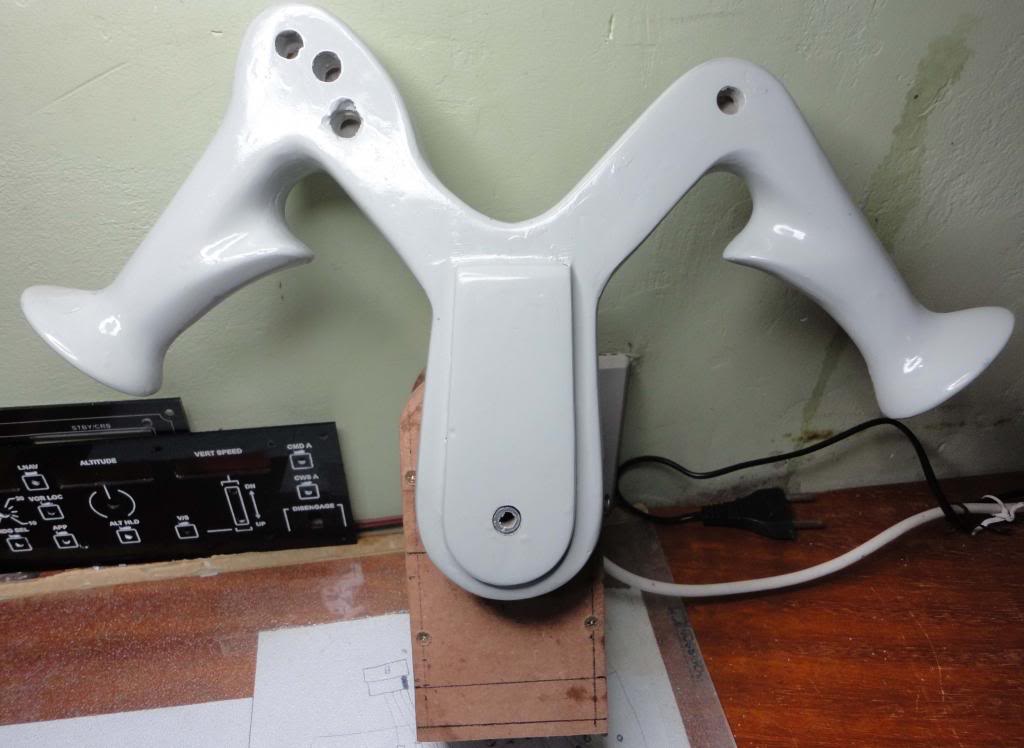

Stargate Yoke Staryoke1_zpsdf9f4654

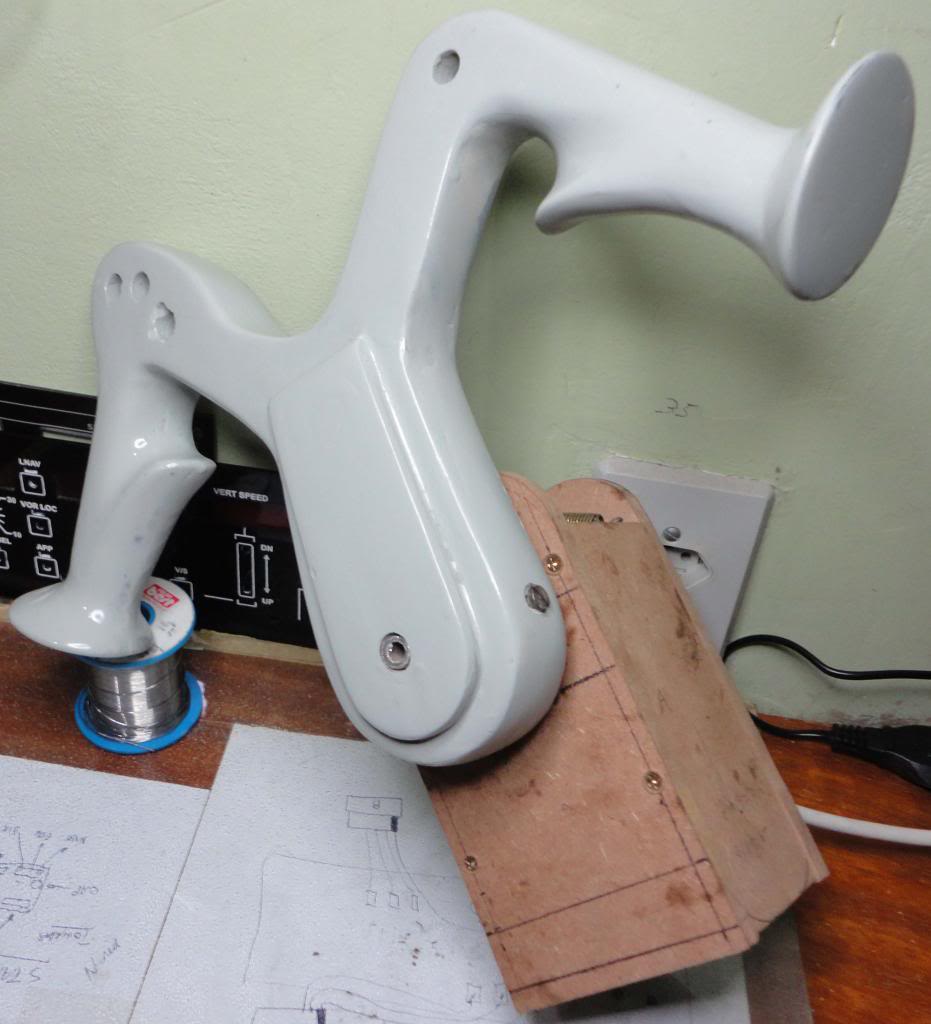

Stargate Yoke Staryoke3coacutepia_zps9e5df31f

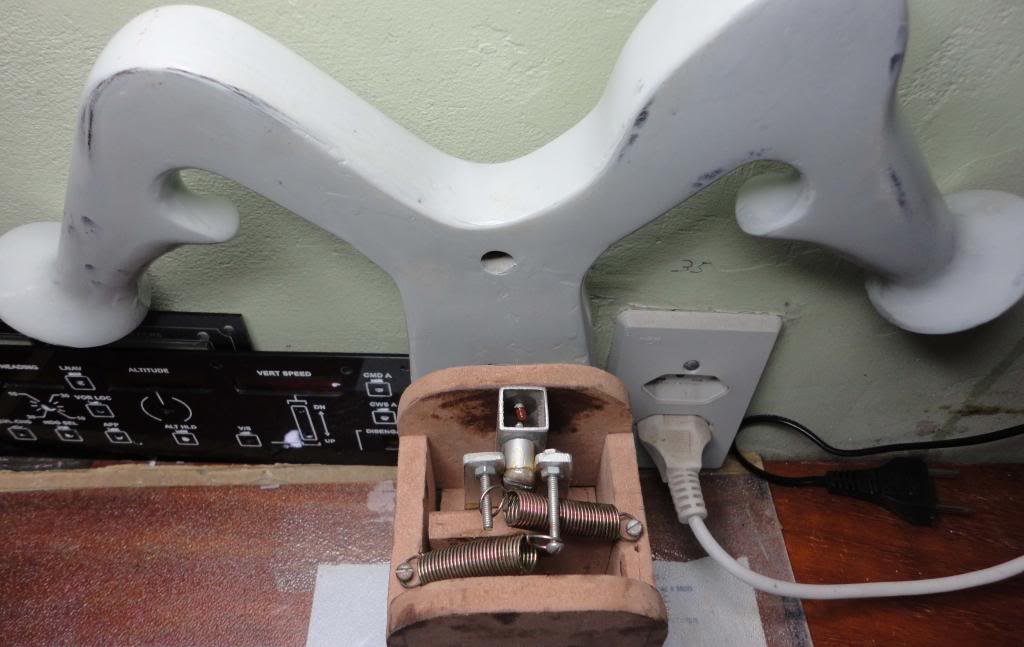

Stargate Yoke Staryoke2_zpsb2b319f6

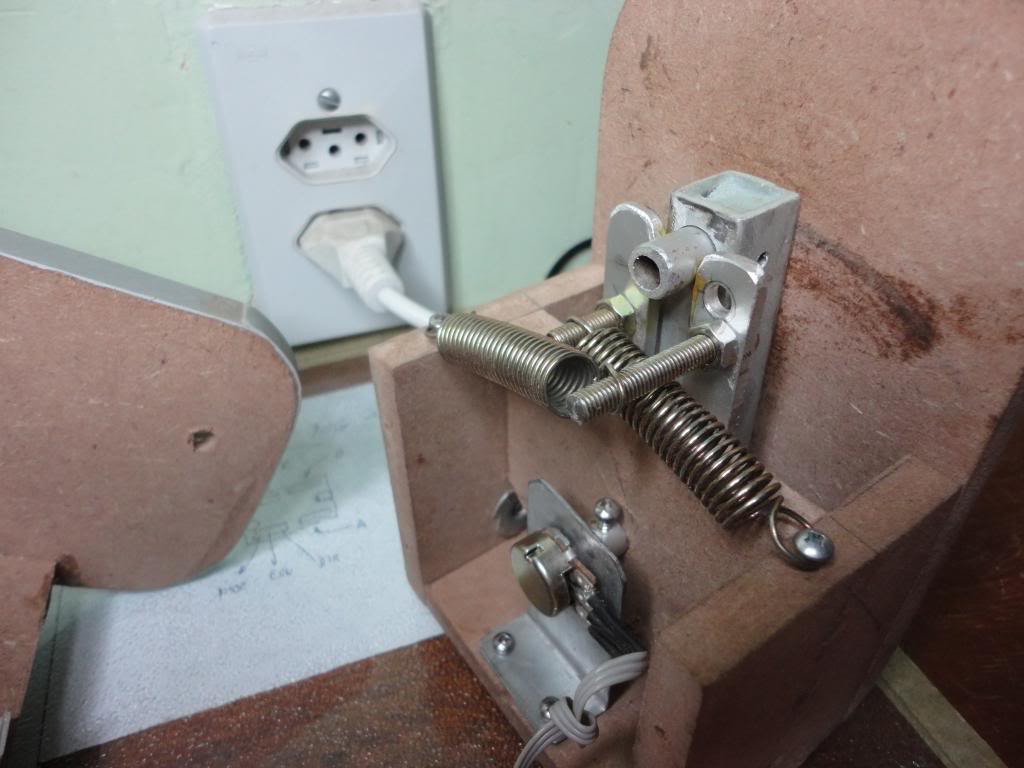

No mecanismo equalizador/centralizador, agora as peças são de aluminio, proporcionando assim maior resistencia aos desgastes.
Desejamos em breve, poder oferecer mais uma opção para construção dos nossos cockpits caseiro.
E vamos em frente, Very Happy  ,  abraços

_________________
Stargate Yoke Novoicaro
Voar, triunfo da evolução
Stargate - http://usbi.com.br
Edenio Rodrigues
Edenio Rodrigues
Tenente-Brigadeiro
Tenente-Brigadeiro

Masculino
Inscrito em : 07/12/2010
Mensagens : 4599
Reputação : 480
Idade : 78
Simulador preferido : P3D
Emprego/lazer : Simulação, energia solar, hidroponia
Nacionalidade : Brasil

Ir para o topo Ir para baixo

Stargate Yoke Empty Re: Stargate Yoke

Mensagem por Alvega Ter 06 Ago 2013, 22:44

Muito bom, Inventor. Aguardo o desenvolvimento. thumbsup4

_________________
Artur Santos
Voo Virtual
Alvega
Alvega
Membro Fundador
Membro Fundador

Masculino
Inscrito em : 13/04/2008
Mensagens : 14590
Reputação : 913
Idade : 57
Simulador preferido : MSFS e X-Plane
Nacionalidade : Portugal

https://www.voovirtual.com

Ir para o topo Ir para baixo

Stargate Yoke Empty Re: Stargate Yoke

Mensagem por ivan-oliveira Ter 06 Ago 2013, 23:21

Muito Bacana mesmo, Parabens

_________________
MOBO : CROSSHAIR FORMULA V , RAM Corsair 16G (4x4) , HD SSD CORSAIR 120G , CPU:AMD FX8150 , 2 Video Cards XFX HD6950 2G , IOS: WIN 7 ULTIMATE 64bit.
ivan-oliveira
ivan-oliveira
Primeiro-Tenente
Primeiro-Tenente

Masculino
Inscrito em : 04/08/2013
Mensagens : 68
Reputação : 1
Idade : 48
Simulador preferido : FS2004
Emprego/lazer : Sound Technician/FS9
Nacionalidade : Brasil

Ir para o topo Ir para baixo

Stargate Yoke Empty Re: Stargate Yoke

Mensagem por Manoel Carvalho Qua 07 Ago 2013, 08:29

Genial professor! Nossa Embraer merece este "carinho"... yes

_________________
[]´s thumbsup

Manoel Carvalho
Manoel Carvalho
Manoel Carvalho
Major
Major

Masculino
Inscrito em : 30/03/2013
Mensagens : 326
Reputação : 101
Idade : 56
Simulador preferido : FS9/FGear
Emprego/lazer : Profissional de Tecnologia e Marketing / Música
Nacionalidade : Brasil

Ir para o topo Ir para baixo

Stargate Yoke Empty Re: Stargate Yoke

Mensagem por andre_sp Qua 07 Ago 2013, 09:06

Muito bom, Inventor! reverencia

_________________
A vantagem da honestidade é que a concorrência é pequena.
andre_sp
andre_sp
Moderador
Moderador

Masculino
Inscrito em : 26/08/2009
Mensagens : 11831
Reputação : 1176
Idade : 52
Simulador preferido : FSX / MSFS
Emprego/lazer : Aviação
Nacionalidade : Brasil

Ir para o topo Ir para baixo

Stargate Yoke Empty Re: Stargate Yoke

Mensagem por Edenio Rodrigues Sex 09 Ago 2013, 20:18

Alvega escreveu:Muito bom, Inventor. Aguardo o desenvolvimento. thumbsup4
ivan-oliveira escreveu:Muito Bacana mesmo, Parabens
Manoel Carvalho escreveu:Genial professor! Nossa Embraer merece este "carinho"... yes
andre_sp escreveu:Muito bom, Inventor! reverencia
Muito obrigado amigos, estamos nos empenhando para fazer o melhor Very Happy ,  abraços


Olá Cmtes, noticias do nosso Stargate Yoke;
Estamos na fase do desenvolvimento do suporte de mesa.
Vejam:

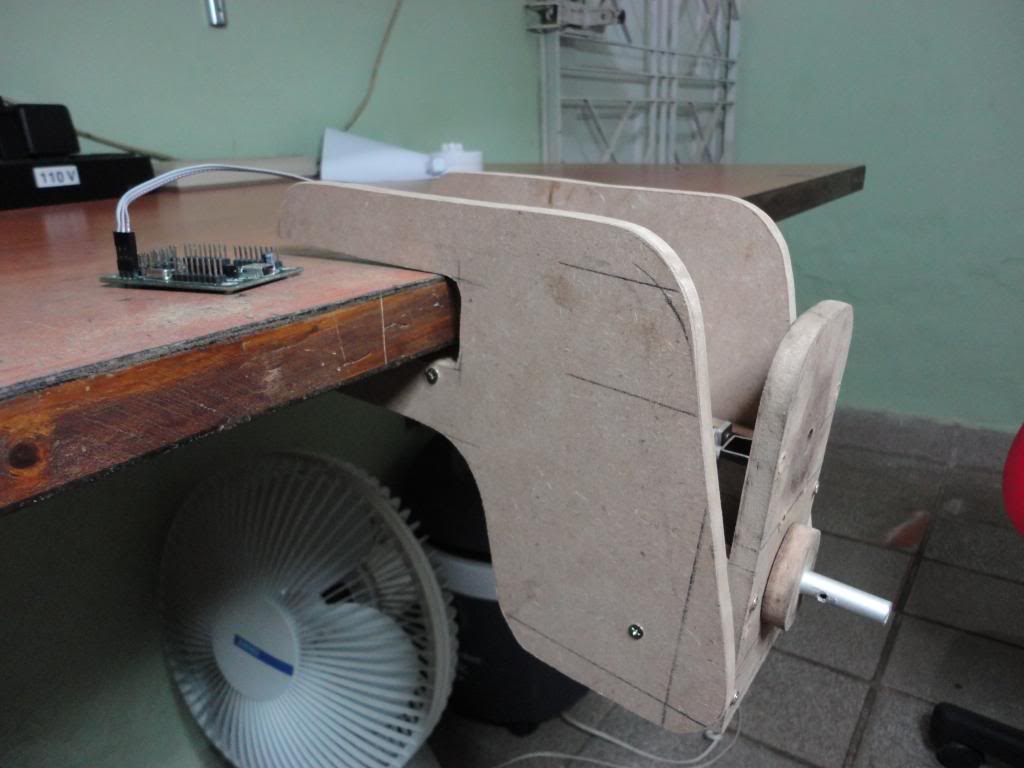

Stargate Yoke DSC01268_zps2e3123f9

A abertura para engastar na mesa, tem 4cm x 11cm. Acreditamos que seja suficiente. Se não for, poderemos alterar.

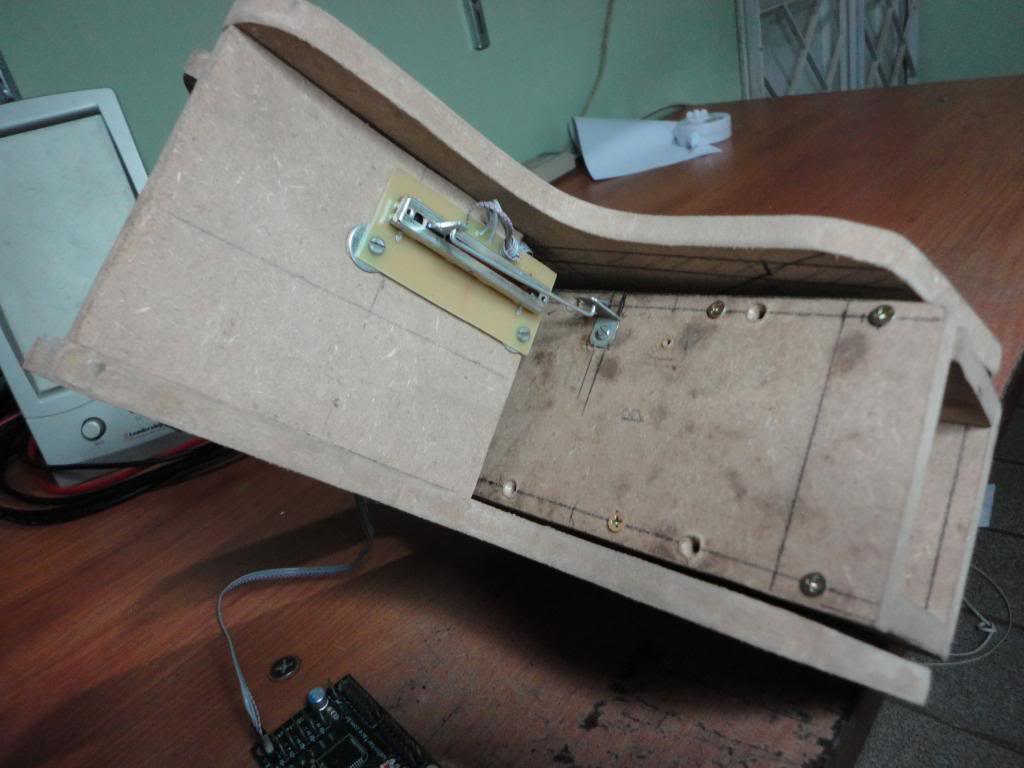

Instalamos o potenciometro deslizante que controla o profundor/elevator.

Stargate Yoke DSC01270_zpsef1f78ab

Já testamos, o funcionamento está perfeito. Yesyes

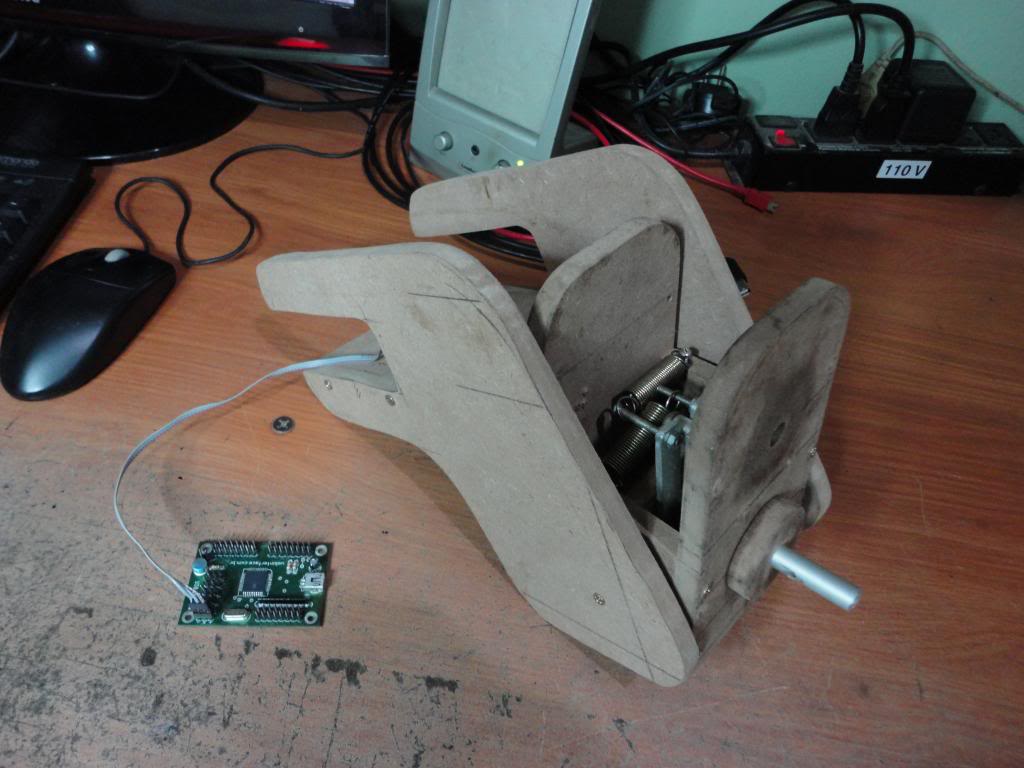

Essa é a aparencia atual do conjunto:

Stargate Yoke DSC01272_zpscc46e3df


Certamente ainda faremos diversas correções, porque a medida que avançamos, nos deparamos com as falhas. scratch


Continuaremos contando com as opiniões dos amigos, somente assim seremos bem sucedidos Very Happy
E vamos adiante thumbsup ,  abraços
Edenio Rodrigues
Edenio Rodrigues
Tenente-Brigadeiro
Tenente-Brigadeiro

Masculino
Inscrito em : 07/12/2010
Mensagens : 4599
Reputação : 480
Idade : 78
Simulador preferido : P3D
Emprego/lazer : Simulação, energia solar, hidroponia
Nacionalidade : Brasil

Ir para o topo Ir para baixo

Stargate Yoke Empty Re: Stargate Yoke

Mensagem por datero Sab 10 Ago 2013, 08:16

Grande professor Edenio. Suas "invenções" para aperfeiçoar a experiencia na simulação são sempre uma grande alegria para nos, "pilotos" de "dentro de casa". Sua persistência em melhorar cada vez mais é um exemplo para qualquer pessoa que faça algo de bom para outras pessoas. Tenho verdadeira admiração por sua capacidade de criar, moldar, e inventar. Um grande abraço.

_________________
Asus M5a99X EVO R2.0 / FX 8350 Vishera / 16gb DDR3 / 1 HD 1T WD caviar black + 1 HD 500 gb Seagate / 3 monitores 21,5 Led/ Radeon Saphire HD 7870 2gb / Fonte OCZ 750w / Win7-64 bits / Painel MCP 2012 / Painel Multi Rádios / Saitek Yoke/Throttle
datero
datero
Major
Major

Masculino
Inscrito em : 11/08/2011
Mensagens : 265
Reputação : 29
Idade : 50
Simulador preferido : FSX
Emprego/lazer : Supervisor Administrativo
Nacionalidade : Brasil

Ir para o topo Ir para baixo

Stargate Yoke Empty Re: Stargate Yoke

Mensagem por Edenio Rodrigues Ter 13 Ago 2013, 19:32

datero escreveu:Grande professor Edenio.  Suas "invenções" para aperfeiçoar a experiencia na simulação são sempre uma grande alegria para nos, "pilotos" de "dentro de casa". Sua persistência em melhorar cada vez mais é um exemplo para qualquer pessoa que faça algo de bom para outras pessoas. Tenho verdadeira admiração por sua capacidade de criar, moldar, e inventar. Um grande abraço.
Olá Datero, muito obrigado amigo reverencia

Acreditem,  o comentario tem um grande significado para quem constroi. wink
É a certeza que existe um reconhecimento pelo esforço empregado. E se devemos ou não seguir adiante scratch


Olá Cmtes; noticias do nosso Stargate Yoke.
Concluimos o mecanismo basico do suporte. Colocamos uma mola para equalizar o peso do yoke nos movimentos de puxar e empurrar, estando
com a tendencia de centralizar.
Instalamos o potenciometro rotativo para captar os movimentos dos ailerons e a placa controladora USB Stargate NG.
Vejam:

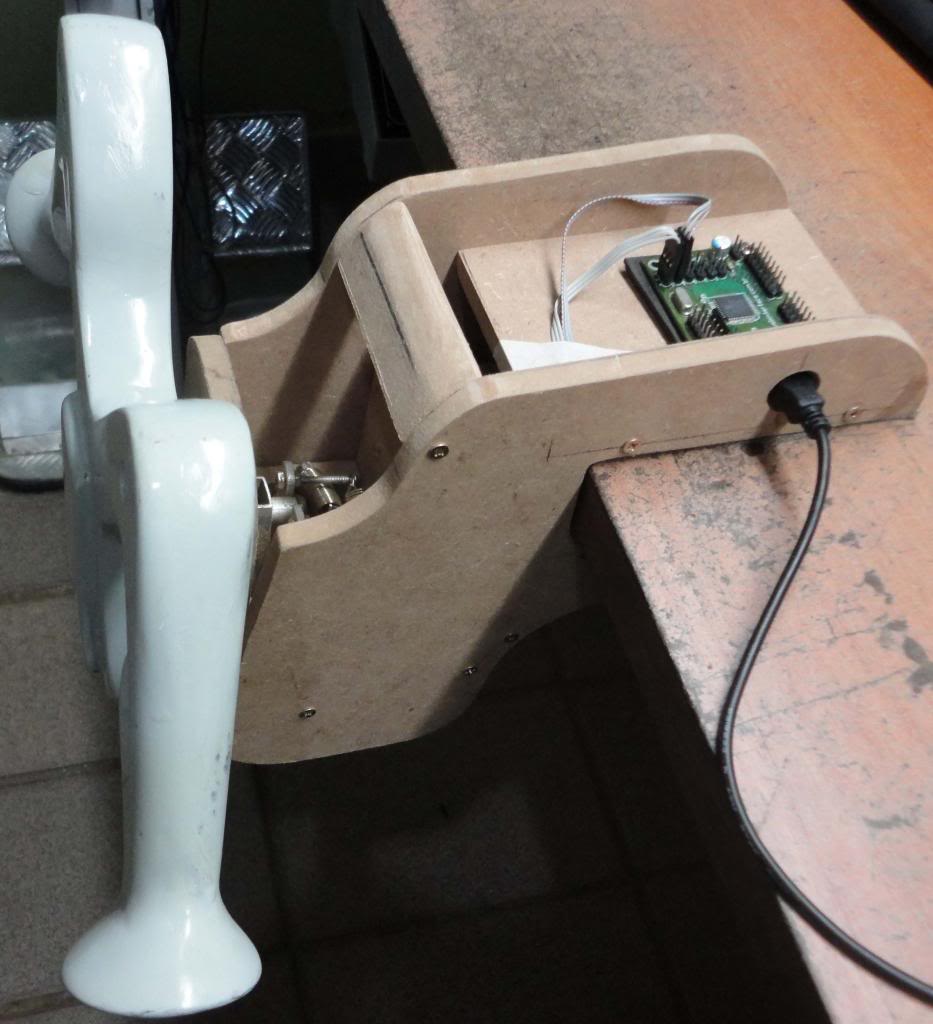

Stargate Yoke Yokelateraldireito_zpsb8c7a7af

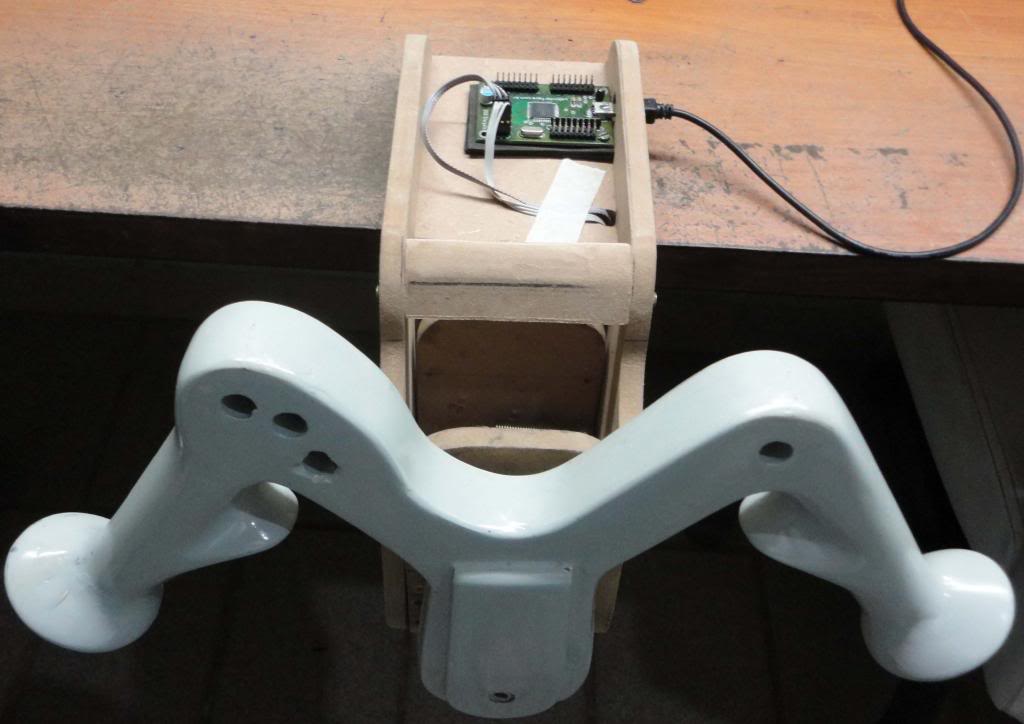

Stargate Yoke Yokefrontal_zpsae312e5f

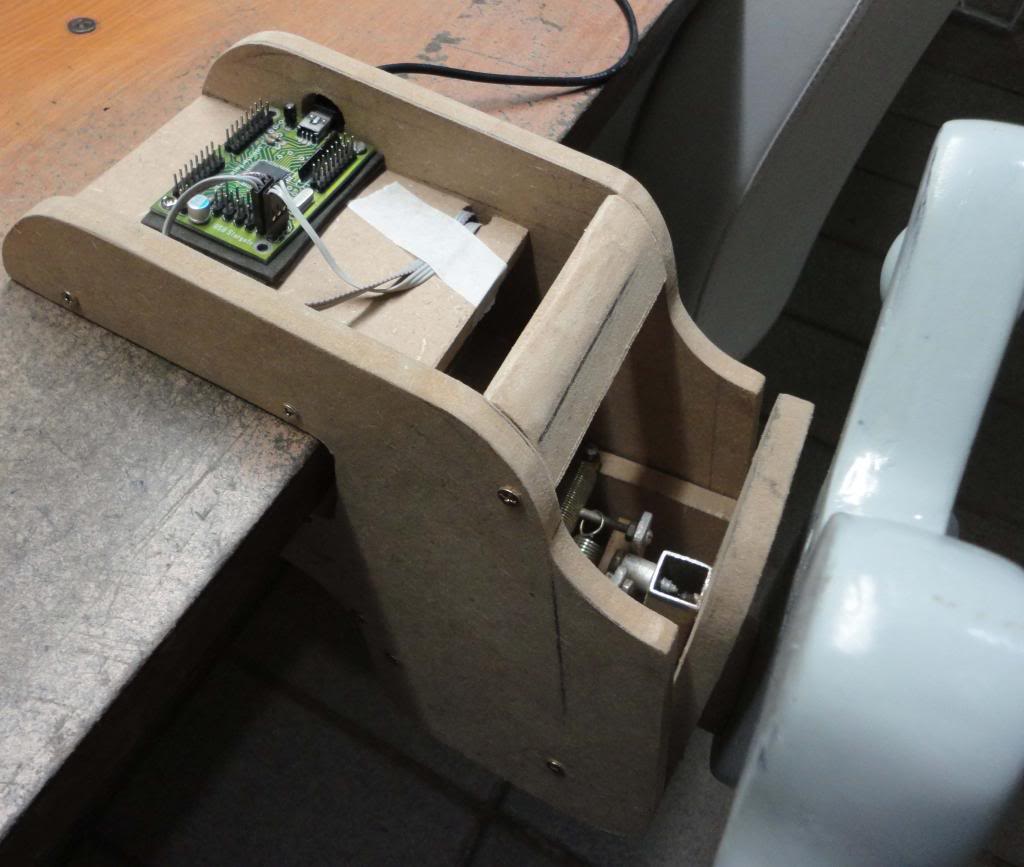

Stargate Yoke Yokelateralesquerdo_zps7e844c47

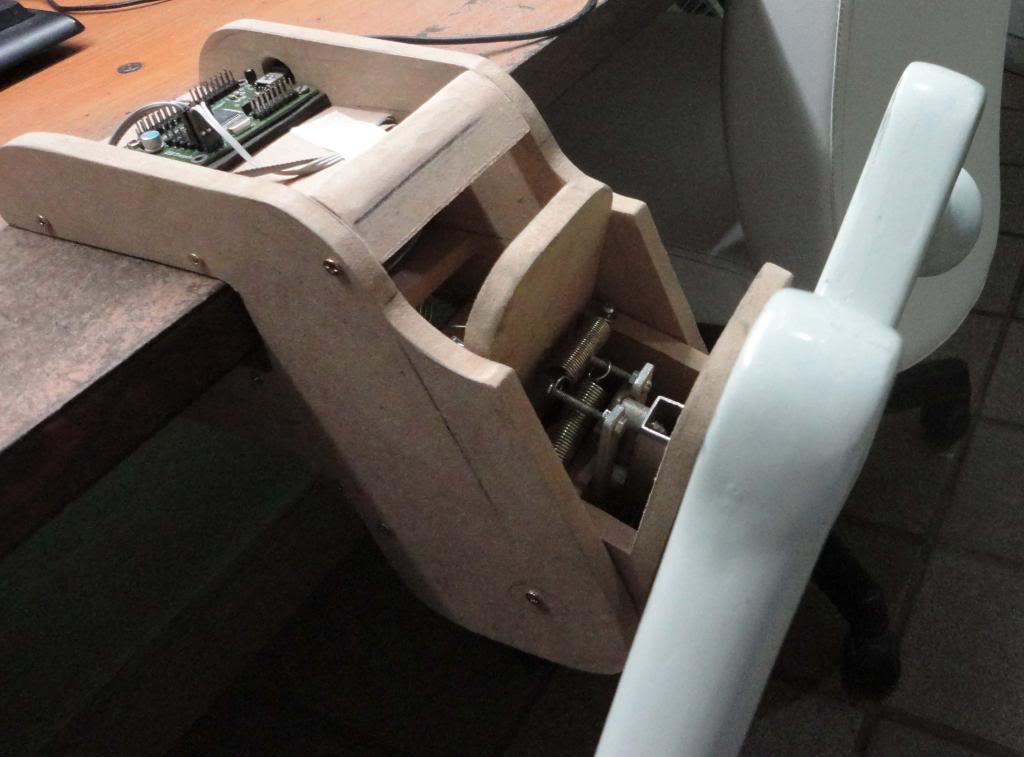

Totalmente puxado (cabrado)

Stargate Yoke Yokecabrando_zps2277843a

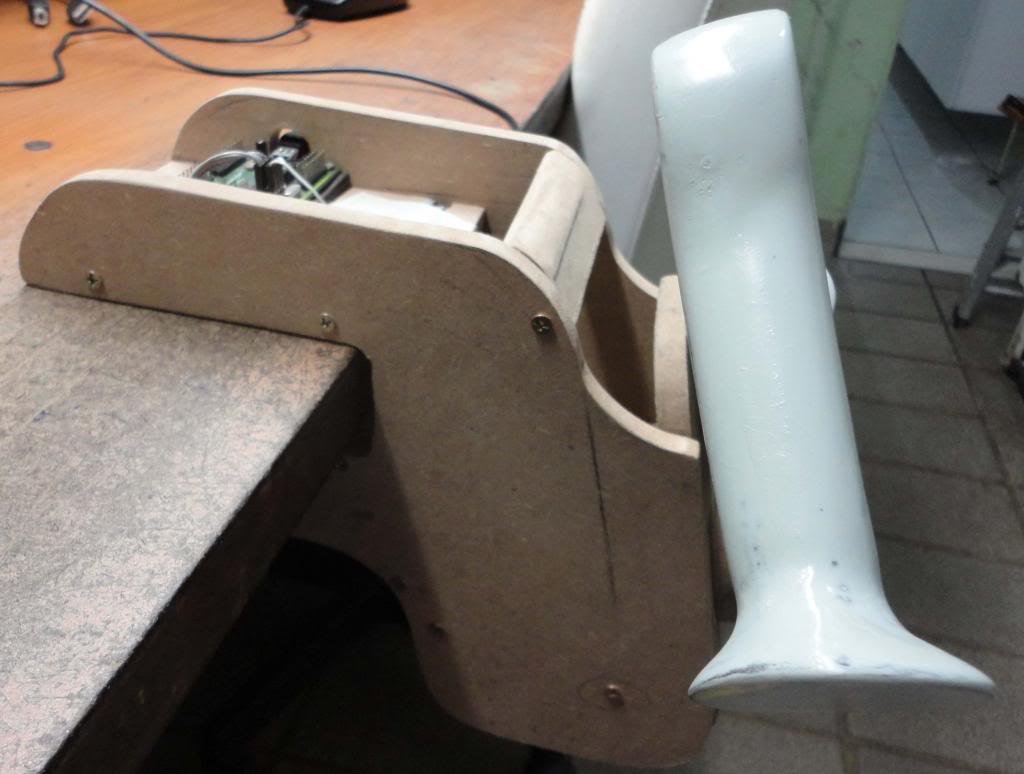

Totalmente empurrado (picado)

Stargate Yoke Yokepicado_zpsb45bf68b

Já fizemos varios vôos em diferentes aeronaves. Em todas elas, o funcionamento está perfeito. Yesyes
A seguir iremos continuar testando exaustivamente para ver se existe alguma falha.
Depois iremos idealizar os acabamentos. scratch

Se tudo continuar a correr bem e os amigos aprovarem,  deveremos reproduzir um mini-lote. thumbsup
E vamos em frente, Very Happy  abraços

_________________
Stargate Yoke Novoicaro
Voar, triunfo da evolução
Stargate - http://usbi.com.br
Edenio Rodrigues
Edenio Rodrigues
Tenente-Brigadeiro
Tenente-Brigadeiro

Masculino
Inscrito em : 07/12/2010
Mensagens : 4599
Reputação : 480
Idade : 78
Simulador preferido : P3D
Emprego/lazer : Simulação, energia solar, hidroponia
Nacionalidade : Brasil

Ir para o topo Ir para baixo

Stargate Yoke Empty Re: Stargate Yoke

Mensagem por Flavio Ribeiro Ter 13 Ago 2013, 19:53

Tá ficando ótimo!

O meu projeto demora ainda a ficar bom... e como não quero ficar muito tempo sem desfrutar os recursos da placa vou produzir uma caixinha com botões e usar o quadrante que está 70% funcional. Suas imagens me inspiram a produzir um suporte portátil para mesa e desse modo já ir usando os recursos do cockpit sem ter que esperar a conclusão do mesmo.

Parabéns pelo projeto!

_________________
Stargate Yoke 370648
Flavio Ribeiro
Flavio Ribeiro
Tenente-Coronel
Tenente-Coronel

Masculino
Inscrito em : 21/05/2012
Mensagens : 549
Reputação : 36
Idade : 41
Simulador preferido : FSX
Emprego/lazer : Historiador
Nacionalidade : Brasil

http://voandoemcasa.blogspot.com.br/

Ir para o topo Ir para baixo

Stargate Yoke Empty Re: Stargate Yoke

Mensagem por marcos1sp Ter 13 Ago 2013, 20:17

Este é o Inventor. Parabéns pelo trabalho. reverencia thumbsup

_________________
Marcos Montanheiro
Stargate Yoke Marcos1sp%252FVV156
marcos1sp
marcos1sp
Moderador
Moderador

Masculino
Inscrito em : 16/11/2010
Mensagens : 2614
Reputação : 230
Idade : 54
Simulador preferido : FSX
Emprego/lazer : Analista de Suporte
Nacionalidade : Brasil

Ir para o topo Ir para baixo

Stargate Yoke Empty Re: Stargate Yoke

Mensagem por Manoel Carvalho Ter 13 Ago 2013, 22:10

Inventor escreveu:

A abertura para engastar na mesa, tem 4cm x 11cm. Acreditamos que seja suficiente. Se não for, poderemos alterar.


Professor, acredito que a base inferior do suporte deva ser com pressão regulável, ou seja, talvez com uns 2 parafusos "borboletas".
Isto facilitaria em muito a fixação em mesas de espessuras variadas.  thumbsup

_________________
[]´s thumbsup

Manoel Carvalho
Manoel Carvalho
Manoel Carvalho
Major
Major

Masculino
Inscrito em : 30/03/2013
Mensagens : 326
Reputação : 101
Idade : 56
Simulador preferido : FS9/FGear
Emprego/lazer : Profissional de Tecnologia e Marketing / Música
Nacionalidade : Brasil

Ir para o topo Ir para baixo

Stargate Yoke Empty Re: Stargate Yoke

Mensagem por Allan Prim Qua 14 Ago 2013, 20:35

Tá ficando muito bom!

_________________
Intel Core i5 4570 3.6Ghz | GA-B85M-D3H| G.Skill 8GB 1600mhz | Seagate Barracuda 500GB | Samsung EVO 850 120GB | Corsair CX430M | GTX960 | TA550 27" LED | Logitech Extreme 3D Pro

Stargate Yoke 454531
Allan Prim
Allan Prim
Tenente-Coronel
Tenente-Coronel

Masculino
Inscrito em : 11/12/2012
Mensagens : 533
Reputação : 22
Idade : 24
Simulador preferido : P3D/X-Plane 11
Emprego/lazer : Engenharia
Nacionalidade : Brasil

Ir para o topo Ir para baixo

Stargate Yoke Empty Re: Stargate Yoke

Mensagem por Edenio Rodrigues Qui 15 Ago 2013, 19:37

Flavio Ribeiro escreveu:Tá ficando ótimo!

O meu projeto demora ainda a ficar bom... e como não quero ficar muito tempo sem desfrutar os recursos da placa vou produzir uma caixinha com botões e usar o quadrante que está 70% funcional. Suas imagens me inspiram a produzir um suporte portátil para mesa e desse modo já ir usando os recursos do cockpit sem ter que esperar a conclusão do mesmo.

Parabéns pelo projeto!
Olá Flavio, obrigado amigo. thumbsup

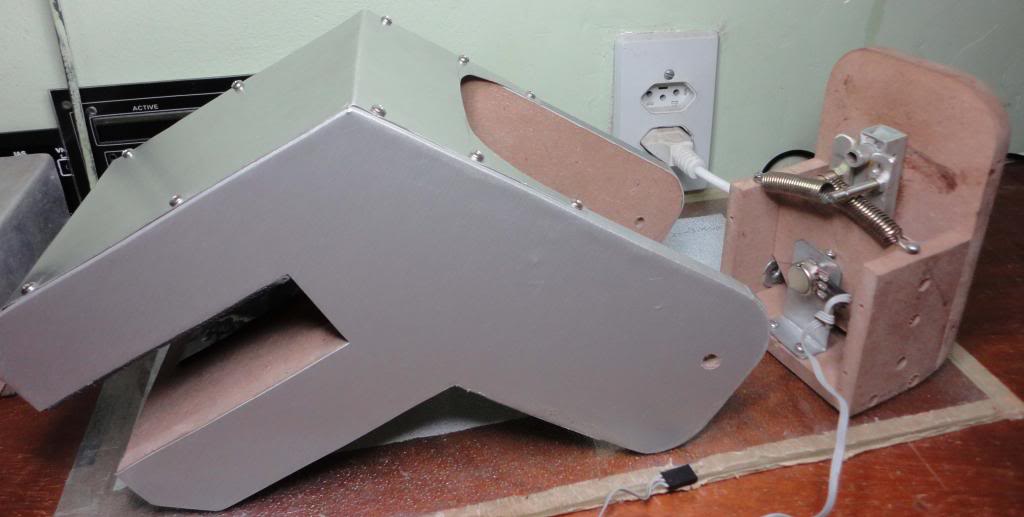

Esse suporte de mesa é muito pratico e facil de fazer. Veja abaixo os detalhes construtivos,  abraços

marcos1sp escreveu:Este é o Inventor. Parabéns pelo trabalho.  reverencia thumbsup
Muito obrigado Marcos thumbsup ,  abraços

Manoel Carvalho escreveu:
Inventor escreveu:

A abertura para engastar na mesa, tem 4cm x 11cm. Acreditamos que seja suficiente. Se não for, poderemos alterar.

Professor, acredito que a base inferior do suporte deva ser com pressão regulável, ou seja, talvez com uns 2 parafusos "borboletas".
Isto facilitaria em muito a fixação em mesas de espessuras variadas.  thumbsup
Olá Manoel, muito obrigado pelas sugestões. thumbsup
A nossa duvida é quanto a espessura da tampa. Será que tem tampa de mesa com mais de 4cm? confused  ,  abraços

Allan Prim escreveu:Tá ficando muito bom!
Olá Allan, muito obrigado amigo thumbsup ,  abraços



Olá Cmtes, noticias do nosso Yoke;
Avançamos mais um pouco, colocando as tampas de aluminio.

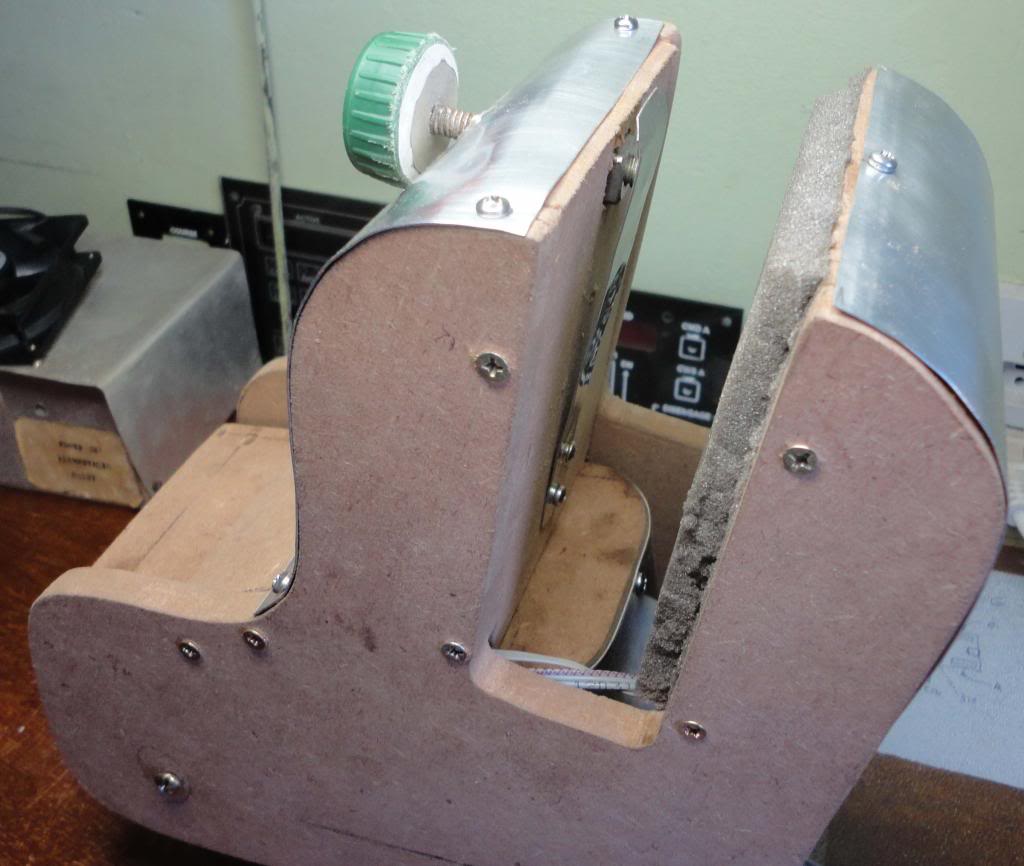

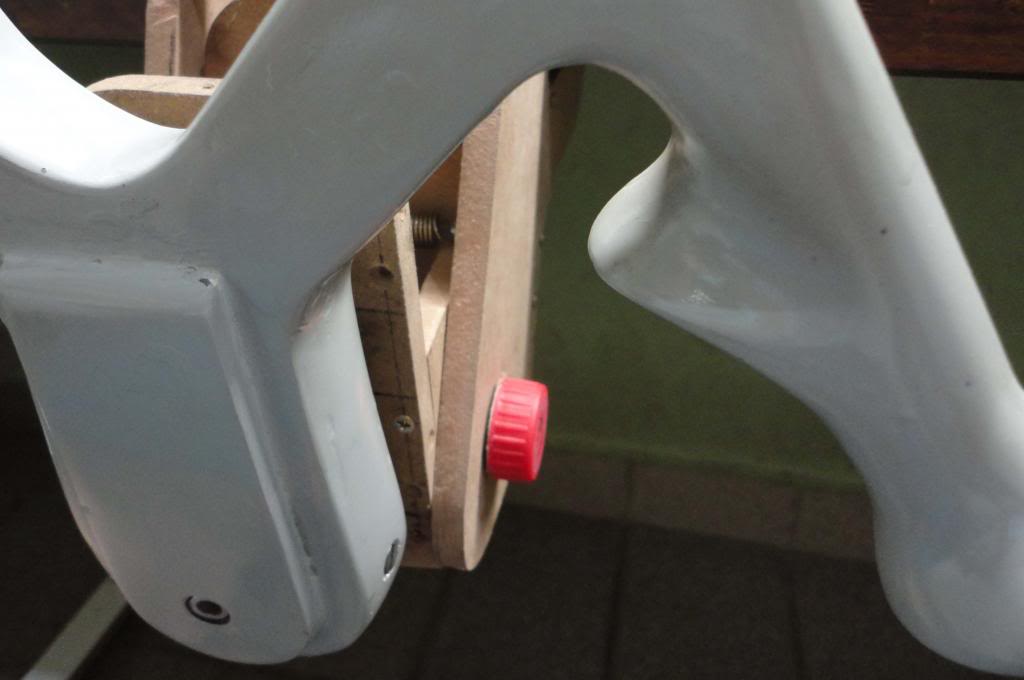

Sobre o parafuso fixador com "manopla",  adicionamos uma lamina de aço inox, para preservar a mesa. Tambem colamos um retangulo de
espuma para evitar arranhões e nivelar o suporte.
O resultado está otimo, podendo o suporte ser fixado em tampa de mesa com espessura de até 4cm.
Vejam:

Stargate Yoke Yokefixador_zps9ca0162f

Stargate Yoke Yokelateralesquerdocomtampa_zps08d92703

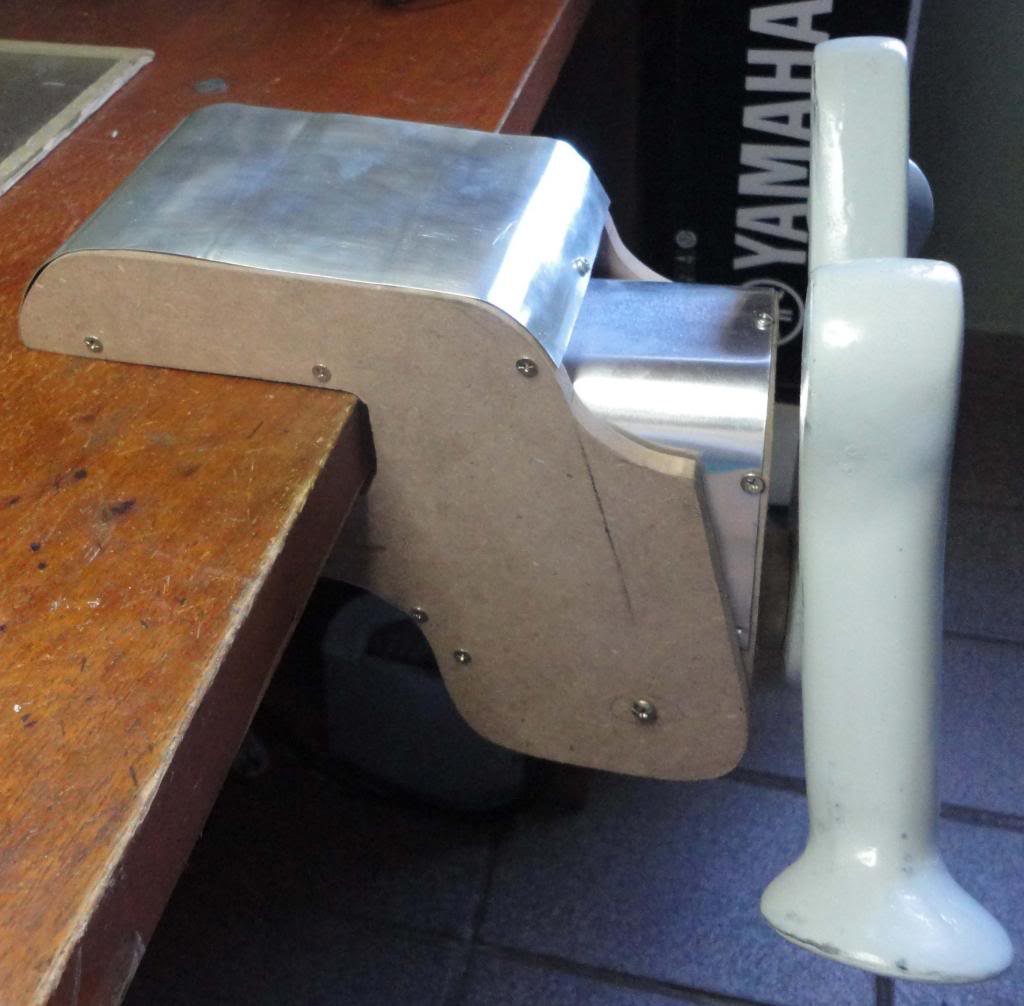

Stargate Yoke Yokebancadalateralesquerdo_zps01267d7c

Estamos muito satisfeito com desempenho do conjunto e com a aparencia que está se formando.
Iremos continuar com os testes e aguardar as opiniões dos amigos, para fazer mais alguns melhoramentos. scratch

E vamos adiante, Very Happy  ,  abraços
Edenio Rodrigues
Edenio Rodrigues
Tenente-Brigadeiro
Tenente-Brigadeiro

Masculino
Inscrito em : 07/12/2010
Mensagens : 4599
Reputação : 480
Idade : 78
Simulador preferido : P3D
Emprego/lazer : Simulação, energia solar, hidroponia
Nacionalidade : Brasil

Ir para o topo Ir para baixo

Stargate Yoke Empty Re: Stargate Yoke

Mensagem por Allan Prim Qui 15 Ago 2013, 20:34

Inventor, vi que na maioria de seus projetos você usa placas de inox/alumínio para proteger as placas de compensados. Se você pintasse essas placas, sem colocar a placa de inox, como funcionaria o procedimento? Lixar, e depois passar a tinta? Abraços

_________________
Intel Core i5 4570 3.6Ghz | GA-B85M-D3H| G.Skill 8GB 1600mhz | Seagate Barracuda 500GB | Samsung EVO 850 120GB | Corsair CX430M | GTX960 | TA550 27" LED | Logitech Extreme 3D Pro

Stargate Yoke 454531
Allan Prim
Allan Prim
Tenente-Coronel
Tenente-Coronel

Masculino
Inscrito em : 11/12/2012
Mensagens : 533
Reputação : 22
Idade : 24
Simulador preferido : P3D/X-Plane 11
Emprego/lazer : Engenharia
Nacionalidade : Brasil

Ir para o topo Ir para baixo

Stargate Yoke Empty Re: Stargate Yoke

Mensagem por Edenio Rodrigues Qui 15 Ago 2013, 21:21

Allan Prim escreveu:Inventor, vi que na maioria de seus projetos você usa placas de inox/alumínio para proteger as placas de compensados. Se você pintasse essas placas, sem colocar a placa de inox, como funcionaria o procedimento? Lixar, e depois passar a tinta? Abraços
Olá Allan, bem amigo o emprego da chapa de aluminio depende das circunstâncias. Nem sempre podemos usar o MDF pintado.
Nos revestimentos em geral usamos a Formica com acabamento de aço escovado.
Em locais de atrito constante como na rampa dos pedais, revestimos com aluminio polido.
Evitamos usar a pintura porque é muito dificil conseguir um otimo acabamento. No caso do Yoke iremos encomendar a pintura com um proficional.

Muita coisa nós mesmo temos que fazer, porque os proficionais de cada area, só se interessam em aceitar serviços em grande escala.
Esse é um problema enfrentado tambem pelas fabricas de aviões.
Porque eles tambem produzem pequenas quantidade.
Então as grandes empresas fabricantes de equipamentos eletronico,  não se interessam pelo segmento aeronautico. E as que topam fabricar, cobram muito caro.

Agora imagine a situação de quem constroi modulos para simuladores caseiro. scratch
É um mixto de teimosia, persistencia e amor pela aviação. Yesyes ,  abraços

_________________
Stargate Yoke Novoicaro
Voar, triunfo da evolução
Stargate - http://usbi.com.br
Edenio Rodrigues
Edenio Rodrigues
Tenente-Brigadeiro
Tenente-Brigadeiro

Masculino
Inscrito em : 07/12/2010
Mensagens : 4599
Reputação : 480
Idade : 78
Simulador preferido : P3D
Emprego/lazer : Simulação, energia solar, hidroponia
Nacionalidade : Brasil

Ir para o topo Ir para baixo

Stargate Yoke Empty Re: Stargate Yoke

Mensagem por Allan Prim Qui 15 Ago 2013, 21:48

Inventor escreveu:
Allan Prim escreveu:Inventor, vi que na maioria de seus projetos você usa placas de inox/alumínio para proteger as placas de compensados. Se você pintasse essas placas, sem colocar a placa de inox, como funcionaria o procedimento? Lixar, e depois passar a tinta? Abraços
Olá Allan, bem amigo o emprego da chapa de aluminio depende das circunstâncias. Nem sempre podemos usar o MDF pintado.
Nos revestimentos em geral usamos a Formica com acabamento de aço escovado.
Em locais de atrito constante como na rampa dos pedais, revestimos com aluminio polido.
Evitamos usar a pintura porque é muito dificil conseguir um otimo acabamento. No caso do Yoke iremos encomendar a pintura com um proficional.

Muita coisa nós mesmo temos que fazer, porque os proficionais de cada area, só se interessam em aceitar serviços em grande escala.
Esse é um problema enfrentado tambem pelas fabricas de aviões.
Porque eles tambem produzem pequenas quantidade.
Então as grandes empresas fabricantes de equipamentos eletronico,  não se interessam pelo segmento aeronautico. E as que topam fabricar, cobram muito caro.

Agora imagine a situação de quem constroi modulos para simuladores caseiro. scratch
É um mixto de teimosia, persistencia e amor pela aviação. Yesyes ,  abraços
Eu já havia percebido que em muitos projetos em que se usa a tinta o acabamento fica com um ar de mal acabado. É bom ver que você preza pela qualidade de seus projetos bem como a estrutura bem feita em todos eles. Parabéns Inventor! Valeu pela "aula"!

_________________
Intel Core i5 4570 3.6Ghz | GA-B85M-D3H| G.Skill 8GB 1600mhz | Seagate Barracuda 500GB | Samsung EVO 850 120GB | Corsair CX430M | GTX960 | TA550 27" LED | Logitech Extreme 3D Pro

Stargate Yoke 454531
Allan Prim
Allan Prim
Tenente-Coronel
Tenente-Coronel

Masculino
Inscrito em : 11/12/2012
Mensagens : 533
Reputação : 22
Idade : 24
Simulador preferido : P3D/X-Plane 11
Emprego/lazer : Engenharia
Nacionalidade : Brasil

Ir para o topo Ir para baixo

Stargate Yoke Empty Re: Stargate Yoke

Mensagem por Edenio Rodrigues Qua 21 Ago 2013, 22:22

Olá Cmtes; noticias do nosso Yoke.
Os testes de funcionamento, resistencia dos materiais e os aperfeiçoamentos continuam.
Instalamos um parafuso com manopla no mancal do manche, para fixar a posição de subida ou descida, no angulo desejado. wink
Os pequenos ajustes serão feitos nos botões da trimagem.
Isso torna o controle mais confortavel e mais estavel.
Vejam:

Stargate Yoke Yokefixadorpuxado_zpsf4ba92da


Estamos gostando muito do resultado. thumbsup
E a simulação fica mais próxima do real, segundo o nosso Paulo Cesar Alievi.
Vamos em frente, Very Happy  ,  abraços

_________________
Stargate Yoke Novoicaro
Voar, triunfo da evolução
Stargate - http://usbi.com.br
Edenio Rodrigues
Edenio Rodrigues
Tenente-Brigadeiro
Tenente-Brigadeiro

Masculino
Inscrito em : 07/12/2010
Mensagens : 4599
Reputação : 480
Idade : 78
Simulador preferido : P3D
Emprego/lazer : Simulação, energia solar, hidroponia
Nacionalidade : Brasil

Ir para o topo Ir para baixo

Stargate Yoke Empty Re: Stargate Yoke

Mensagem por Paulo Cesar Alievi Sex 23 Ago 2013, 23:58

Excelente ideia Sr Inventor, isso dará um maior realismo ao manter os regimes de subida ou de descida estabilizados. Parabéns. Abs.

Paulo Cesar Alievi
Segundo-Tenente
Segundo-Tenente

Masculino
Inscrito em : 12/02/2012
Mensagens : 45
Reputação : 8
Idade : 59
Simulador preferido : FSX
Emprego/lazer : Reserva/Voo
Nacionalidade : Brasil

Ir para o topo Ir para baixo

Stargate Yoke Empty Re: Stargate Yoke

Mensagem por Edenio Rodrigues Qua 25 Set 2013, 21:22

Olá Cmtes, noticias do nosso Stargate Yoke;
Estamos retomando o desenvolvimento do nosso projeto.
Agora mais animados porque dispomos da "bancada de serra", indispensável para o corte reto e esquadrejado do MDF. thumbsup

Depois de consolidar a reprodução do protótipo e disponibilizar no site da USBInterface, queremos dedicar nosso tempo no desenvolvimento da  "Plataforma Móvel". Inicialmente para  poltrona, devido a limitação de espaço.

O nosso Allmax  havia criado o tópico  "Plataforma de movimento para homecockpit com FSX ou XP10"   https://www.voovirtual.com/t17642-plataforma-de-movimento-para-homecockpit-com-fsx-ou-xp10  Com muitas informações úteis, mas infelizmente sem a  conclusão pratica final. Sad

O nosso objetivo é desenvolver o modulo de potencia para atuar nos motores eletrico, controlados pelo FS, interfaceada pela controladora Stargate.
Então teremos em breve o inicio do projeto "Stargate Mobile". Yesyes

Continuaremos contando com o apoio dos amigos. Very Happy  ,  abraços

_________________
Stargate Yoke Novoicaro
Voar, triunfo da evolução
Stargate - http://usbi.com.br
Edenio Rodrigues
Edenio Rodrigues
Tenente-Brigadeiro
Tenente-Brigadeiro

Masculino
Inscrito em : 07/12/2010
Mensagens : 4599
Reputação : 480
Idade : 78
Simulador preferido : P3D
Emprego/lazer : Simulação, energia solar, hidroponia
Nacionalidade : Brasil

Ir para o topo Ir para baixo

Stargate Yoke Empty Re: Stargate Yoke

Mensagem por Manoel Carvalho Qui 26 Set 2013, 07:58

Que notícia boa professor! Acompanharemos o desenvolvimento. yes
No sistema de movimentação do HC1/HC2, utilizamos uma placa do Arduíno e uma interface de relés de 10A (para acionar os motores dos macacos).


_________________
[]´s thumbsup

Manoel Carvalho
Manoel Carvalho
Manoel Carvalho
Major
Major

Masculino
Inscrito em : 30/03/2013
Mensagens : 326
Reputação : 101
Idade : 56
Simulador preferido : FS9/FGear
Emprego/lazer : Profissional de Tecnologia e Marketing / Música
Nacionalidade : Brasil

Ir para o topo Ir para baixo

Stargate Yoke Empty Re: Stargate Yoke

Mensagem por Edenio Rodrigues Sex 27 Set 2013, 10:01

Manoel Carvalho escreveu:Que notícia boa professor! Acompanharemos o desenvolvimento. yes
No sistema de movimentação do HC1/HC2, utilizamos uma placa do Arduíno e uma interface de relés de 10A (para acionar os motores dos macacos).

Obrigado amigo thumbsup
Parabens por ter conseguido extrair do FS as informações para controlar "os macacos" aplauso
Deve ter dado muito trabalho. E é nesse ponto que queremos colaborar, forneçendo o pacote pronto. Ou seja: O Modulo de potencia com a placa controladora Stargate,  e os terminais para plugar os motores.
Desejamos mostrar com detalhes, a construção do protótipo da plataforma. Demonstrando assim o uso pratico do Modulo.

E o HC2 já saiu do Hangar ?
Caso possa continuar nos ofereçendo a oportunidade de participar desse inédito projeto. Temos um Stargate Rudder  reservado para ele Yesyes
E vamos adiante, thumbsup   abraços

_________________
Stargate Yoke Novoicaro
Voar, triunfo da evolução
Stargate - http://usbi.com.br
Edenio Rodrigues
Edenio Rodrigues
Tenente-Brigadeiro
Tenente-Brigadeiro

Masculino
Inscrito em : 07/12/2010
Mensagens : 4599
Reputação : 480
Idade : 78
Simulador preferido : P3D
Emprego/lazer : Simulação, energia solar, hidroponia
Nacionalidade : Brasil

Ir para o topo Ir para baixo

Stargate Yoke Empty Re: Stargate Yoke

Mensagem por Manoel Carvalho Sex 27 Set 2013, 13:20

Inventor escreveu:

E o HC2 já saiu do Hangar ?
Caso possa continuar nos ofereçendo a oportunidade de participar desse inédito projeto. Temos um Stargate Rudder  reservado para ele Yesyes
E vamos adiante, thumbsup   abraços
Sim, já o rebocamos para uma demonstração ao presidente de Asas de Socorro.  Smile
Pois é... estou de olho neste Stargate Rudder... yes  Ainda preciso "capitalizar" para realizar este desejo.
Obrigado pelos incentivos professor!  thumbsup

_________________
[]´s thumbsup

Manoel Carvalho
Manoel Carvalho
Manoel Carvalho
Major
Major

Masculino
Inscrito em : 30/03/2013
Mensagens : 326
Reputação : 101
Idade : 56
Simulador preferido : FS9/FGear
Emprego/lazer : Profissional de Tecnologia e Marketing / Música
Nacionalidade : Brasil

Ir para o topo Ir para baixo

Stargate Yoke Empty Re: Stargate Yoke

Mensagem por Edenio Rodrigues Sex 04 Out 2013, 19:22

Olá Cmtes, noticias do nosso Stargate Yoke;
Agora com o "serrote elétrico" afiado, podemos fazer os cortes retos no MDF com facilidade. Yesyes
Então fizemos mais um protótipo.
Vejam:

Stargate Yoke Suportestaryoke1_zps0e7f02f0


Detalhes do potenciomentro rotativo que capta os movimentos dos Ailerons:

Stargate Yoke DSC01334_zpsb3b9eb27


Devagar e sempre, estamos refinando e anotando as medidas. Se os amigos aprovarem, ficarão mais fácil as reproduções. wink

E vamos adiante, Very Happy  ,  abraços

_________________
Stargate Yoke Novoicaro
Voar, triunfo da evolução
Stargate - http://usbi.com.br
Edenio Rodrigues
Edenio Rodrigues
Tenente-Brigadeiro
Tenente-Brigadeiro

Masculino
Inscrito em : 07/12/2010
Mensagens : 4599
Reputação : 480
Idade : 78
Simulador preferido : P3D
Emprego/lazer : Simulação, energia solar, hidroponia
Nacionalidade : Brasil

Ir para o topo Ir para baixo

Stargate Yoke Empty Re: Stargate Yoke

Mensagem por rodrigo mago Sex 04 Out 2013, 20:47

Showww, muito bacana, Inventor! Cada vez mais, lapidando o yoke!

_________________
Rodrigo Nogueira Braga
i5 9400f/ 16gb RAM Hyper X 2X8Gb 24000mhz/ GTX1660 ti OC GALAX/TUF B360-PLUS GAMING/ Yoke com Throttle Saitek/ Pedal Saitek/ Throttle Saitek/ Gabinete HAF932-Mouse mamba/ W10 64bits/ MCP/Multi-radio/USB Interface/Manche Saitek Cyborg V1
rodrigo mago
rodrigo mago
Moderador
Moderador

Masculino
Inscrito em : 27/01/2010
Mensagens : 5217
Reputação : 428
Idade : 52
Simulador preferido : Prepar 3D
Emprego/lazer : comerciante
Nacionalidade : Brasil

Ir para o topo Ir para baixo

Stargate Yoke Empty Re: Stargate Yoke

Mensagem por Edenio Rodrigues Ter 08 Out 2013, 16:25

rodrigo mago escreveu:Showww, muito bacana, Inventor! Cada vez mais, lapidando o yoke!
Obrigado amigo, o estimulo dos amigos, é o nosso combustivel. Nos dá animo para prosseguir Very Happy ,  abraços



Olá Cmtes, noticias do nosso Stargate Yoke;

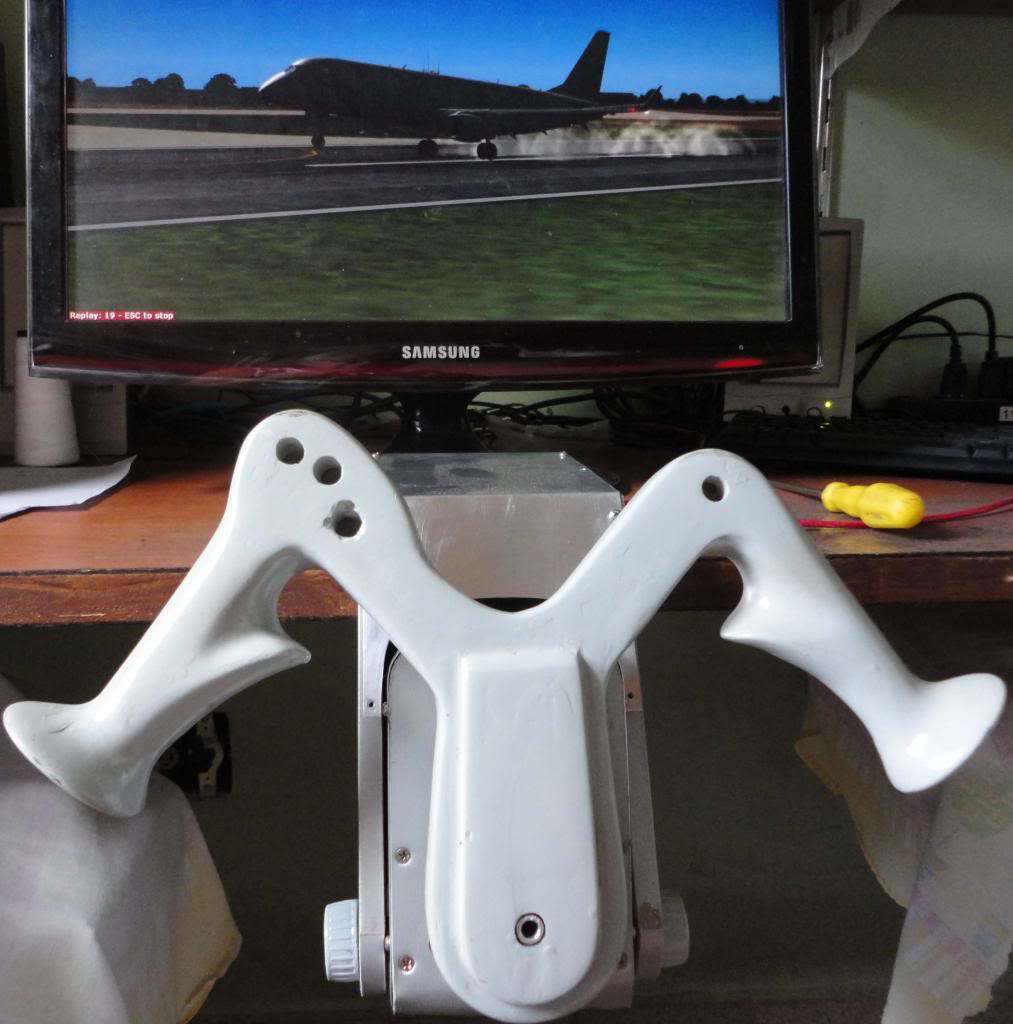

Testes finais do novo protótipo:

Stargate Yoke Testeproyoke_zps4ec2f845

Funcionamento mais que perfeito, totalmente prazeiroso Yesyes
Agora só falta finalizar o Yoke.
Vamos em frente thumbsup ,  abraços

_________________
Stargate Yoke Novoicaro
Voar, triunfo da evolução
Stargate - http://usbi.com.br
Edenio Rodrigues
Edenio Rodrigues
Tenente-Brigadeiro
Tenente-Brigadeiro

Masculino
Inscrito em : 07/12/2010
Mensagens : 4599
Reputação : 480
Idade : 78
Simulador preferido : P3D
Emprego/lazer : Simulação, energia solar, hidroponia
Nacionalidade : Brasil

Ir para o topo Ir para baixo

Stargate Yoke Empty Re: Stargate Yoke

Mensagem por Conteúdo patrocinado


Conteúdo patrocinado


Ir para o topo Ir para baixo

Página 1 de 2 1, 2  Seguinte

Ir para o topo



Permissões neste fórum
Você não pode responder aos tópicos
