Voo Virtual
Olá, seja bem-vindo(a) ao Voo Virtual. Caso ainda não seja membro da nossa comunidade, registre-se, para que possa participar ativamente e ter acesso a todos os conteúdos do site.
Por favor leia as regras do fórum aqui antes de postar, para evitar advertências e suspensão.


Pedais de Leme  Gse_multipart13851

Pedais de Leme

2 participantes

Ir para baixo

Pedais de Leme  Empty Pedais de Leme

Mensagem por Edenio Rodrigues Ter 14 Set 2021, 10:58

Os mecanismos dos Pedais de Leme caseiro, são elaborados de varias maneiras. O mais comum é do tipo "Retângulo deformado", definido pelo nosso amigo Socol 1.  thumbsup
Particularmente, tenho preferido o tipo "Manivela vertical". Acho ele excelente, mas dependem de muitos materiais e de enorme mão de obra.  damn

Então pretendo experimentar esse mecanismo mais simples, tipo "Manivela horizontal":

Pedais de Leme  Pedais-de-leme

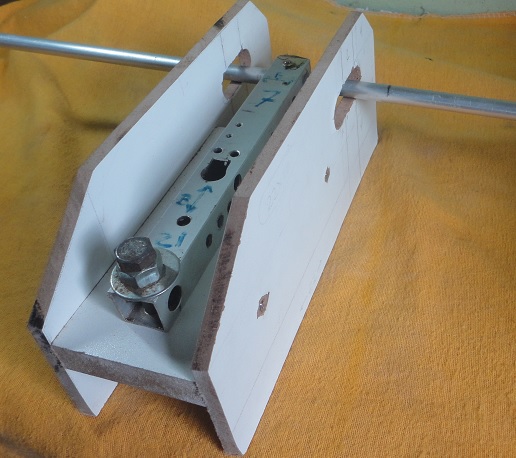

Nesse sistema, o deslocamento das Pedaleiras giram em torno do pivô, possibilitando 4 movimentos: Para frente, para traz, laterais e rotativo (freios).
Caso funcione a contento, poderá ser uma opção de baixo custo.  scratch

Sigamos adiante. Smile ,  abraços

_________________
Pedais de Leme  Novoicaro
Voar, triunfo da evolução
Stargate - http://usbi.com.br
Edenio Rodrigues
Edenio Rodrigues
Tenente-Brigadeiro
Tenente-Brigadeiro

Masculino
Inscrito em : 07/12/2010
Mensagens : 4594
Reputação : 480
Idade : 78
Simulador preferido : P3D
Emprego/lazer : Simulação, energia solar, hidroponia
Nacionalidade : Brasil

Ir para o topo Ir para baixo

Pedais de Leme  Empty Re: Pedais de Leme

Mensagem por Edenio Rodrigues Sex 17 Set 2021, 11:00

Aproveitei  nesta quinta-feira (16), o feriado que celebra 204 anos da Emancipação Política de Alagoas, que foi separado politicamente de Pernambuco em retaliação a fracassada  Revolução  de 1817.

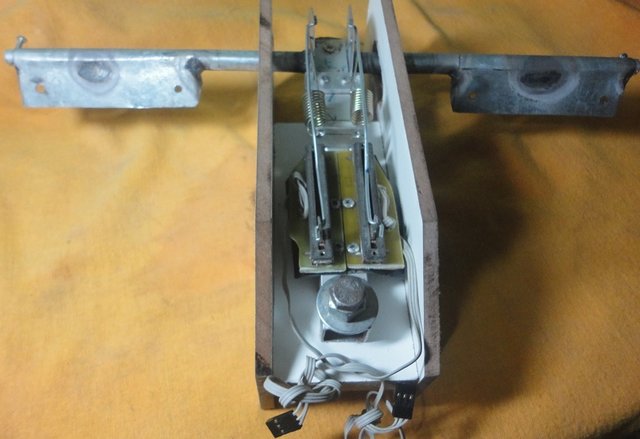

Avançando no projeto, foram confeccionados os suportes das pedaleiras, a instalação dos sensores dos freios proporcionais e das molas dos pedais.

Pedais de Leme  Suporte-das-pedaleiras

Os próximos passos devem ser a instalação do centralizador dos pedais e o sensor do Leme/taxi.

Sigamos adiante. Smile ,  abraços

_________________
Pedais de Leme  Novoicaro
Voar, triunfo da evolução
Stargate - http://usbi.com.br
Edenio Rodrigues
Edenio Rodrigues
Tenente-Brigadeiro
Tenente-Brigadeiro

Masculino
Inscrito em : 07/12/2010
Mensagens : 4594
Reputação : 480
Idade : 78
Simulador preferido : P3D
Emprego/lazer : Simulação, energia solar, hidroponia
Nacionalidade : Brasil

Ir para o topo Ir para baixo

Pedais de Leme  Empty Re: Pedais de Leme

Mensagem por andre_sp Sex 17 Set 2021, 11:03

Mais um belo trabalho, caro Edenio. aplauso

Acompanhando...

_________________
A vantagem da honestidade é que a concorrência é pequena.
andre_sp
andre_sp
Moderador
Moderador

Masculino
Inscrito em : 26/08/2009
Mensagens : 11801
Reputação : 1163
Idade : 52
Simulador preferido : FSX / MSFS
Emprego/lazer : Aviação
Nacionalidade : Brasil

Ir para o topo Ir para baixo

Pedais de Leme  Empty Re: Pedais de Leme

Mensagem por Edenio Rodrigues Seg 20 Set 2021, 11:13

andre_sp escreveu:Mais um belo trabalho, caro Edenio. aplauso

Acompanhando...
Olá André, bom dia amigo thumbsup
Muito obrigado reverencia ,  abraços.

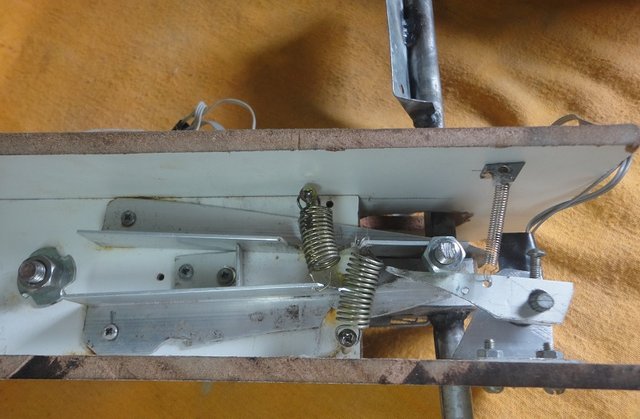

Avançando mais um pouco, foi desenvolvido e instalado o centralizador dos Pedais e a instalação do Sensor do Leme/taxi (Potenciômetro
rotativo linear B10K):

Pedais de Leme  Centrapedais

Na sequencia foram plugados os potenciômetros na placa controladora Stargate NX, eixos calibrados no Windows e no P3D, atribuídas
as funções, calibrados as sensibilidade e o inicio dos testes.
Foi surpreendente o ótimo resultado dos testes feito na bancada, com precisão e estabilidade proporcionada pelo simples mecanismo.

A seguir, o conjunto será fixado numa base para ser operado com os pés.

Sigamos adiante. Smile ,  abraços

_________________
Pedais de Leme  Novoicaro
Voar, triunfo da evolução
Stargate - http://usbi.com.br
Edenio Rodrigues
Edenio Rodrigues
Tenente-Brigadeiro
Tenente-Brigadeiro

Masculino
Inscrito em : 07/12/2010
Mensagens : 4594
Reputação : 480
Idade : 78
Simulador preferido : P3D
Emprego/lazer : Simulação, energia solar, hidroponia
Nacionalidade : Brasil

Ir para o topo Ir para baixo

Pedais de Leme  Empty Re: Pedais de Leme

Mensagem por Edenio Rodrigues Qua 22 Set 2021, 17:18

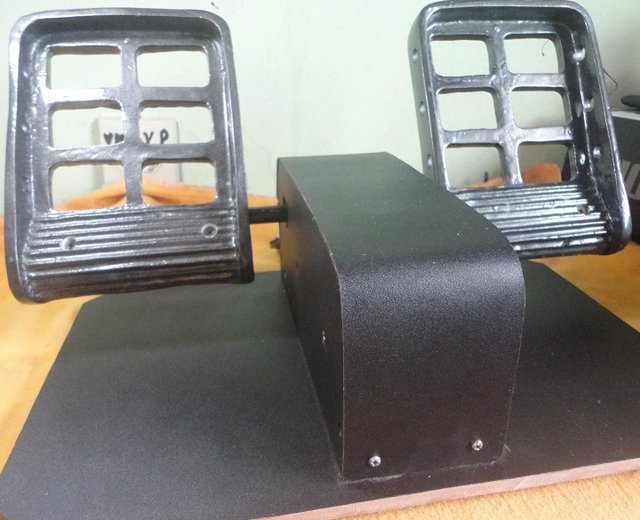

Avançando para conclusão do protótipo, foram instaladas as Pedaleiras e a Base antiderrapante.
Revestimentos e pintura Grafite para combinar com o Yoke e o Quadrante Throttles B787.

Pedais de Leme  Basepedaleiras

Os cabinhos dos potenciômetros foram plugados na placa controladora Stargate NX, fixada internamente sobre a Base.
Para iniciar os testes práticos com os pés, será indispensável adquirir o cabo USB de 3 metros.
Se tudo ocorrer de forma satisfatória, gravarei um vídeo demonstrativo.

Sigamos adiante. Smile ,  abraços

_________________
Pedais de Leme  Novoicaro
Voar, triunfo da evolução
Stargate - http://usbi.com.br
Edenio Rodrigues
Edenio Rodrigues
Tenente-Brigadeiro
Tenente-Brigadeiro

Masculino
Inscrito em : 07/12/2010
Mensagens : 4594
Reputação : 480
Idade : 78
Simulador preferido : P3D
Emprego/lazer : Simulação, energia solar, hidroponia
Nacionalidade : Brasil

Ir para o topo Ir para baixo

Pedais de Leme  Empty Re: Pedais de Leme

Mensagem por andre_sp Qui 23 Set 2021, 08:41

Muito bom... Very Happy

Aguardando o vídeo... wink

_________________
A vantagem da honestidade é que a concorrência é pequena.
andre_sp
andre_sp
Moderador
Moderador

Masculino
Inscrito em : 26/08/2009
Mensagens : 11801
Reputação : 1163
Idade : 52
Simulador preferido : FSX / MSFS
Emprego/lazer : Aviação
Nacionalidade : Brasil

Ir para o topo Ir para baixo

Pedais de Leme  Empty Re: Pedais de Leme

Mensagem por Edenio Rodrigues Sab 25 Set 2021, 12:08

andre_sp escreveu:Muito bom... Very Happy

Aguardando o vídeo... wink
Olá André, boa tarde amigo thumbsup
Muito obrigado pelo estimulo reverencia ,  abraços


Como prometido, gravei um pequeno vídeo para mostrar as movimentações das Pedaleiras do Leme e dos Freios:

https://www.youtube.com/watch?v=9fegbRg5ZrI

O resultado dos testes práticos (Movimentação com os pés)  são promissores.  Foram constatados a necessidade de aumentar as dimensões da Base e reforçar o Pivô.
Após essas correções, serão retomados os testes práticos afim de  descobrir a necessidade de mais refinamentos.

Sigamos adiante. Smile ,  abraços

_________________
Pedais de Leme  Novoicaro
Voar, triunfo da evolução
Stargate - http://usbi.com.br
Edenio Rodrigues
Edenio Rodrigues
Tenente-Brigadeiro
Tenente-Brigadeiro

Masculino
Inscrito em : 07/12/2010
Mensagens : 4594
Reputação : 480
Idade : 78
Simulador preferido : P3D
Emprego/lazer : Simulação, energia solar, hidroponia
Nacionalidade : Brasil

Ir para o topo Ir para baixo

Pedais de Leme  Empty Re: Pedais de Leme

Mensagem por andre_sp Qua 29 Set 2021, 11:48

Cada vez melhor. Avante! correr

_________________
A vantagem da honestidade é que a concorrência é pequena.
andre_sp
andre_sp
Moderador
Moderador

Masculino
Inscrito em : 26/08/2009
Mensagens : 11801
Reputação : 1163
Idade : 52
Simulador preferido : FSX / MSFS
Emprego/lazer : Aviação
Nacionalidade : Brasil

Ir para o topo Ir para baixo

Pedais de Leme  Empty Re: Pedais de Leme

Mensagem por Edenio Rodrigues Ter 12 Out 2021, 14:42

andre_sp escreveu:Cada vez melhor. Avante! correr
Caro amigo, boa tarde thumbsup
A vida de "inventor" não é nada fácil.  shame on you
Tive que desmontar tudo e recomeçar do zero damn
Muito obrigado. O incentivo ainda é o melhor combustível. Yesyes  abraços.


Estou recomeçando o projeto dos Pedais do zero, porque o resultado dos testes apresentaram desconforto no taxiamento.
O esforço dos pés era desproporcionais entre manter a linha reta e a curva fechada.
Para tentar equalizar o sistema, mudei o ponto de rotação do Pivô:

Pedais de Leme  Novopivo

Movimentei com os pés as Pedaleiras nesse novo arranjo e gostei do resultado. O esforço no deslocamento dos Pedais, agora estão mais equilibrados.
Vou instalar o Centralizador, os Sensores dos Freios proporcionais e o Sensor do Leme.

Sigamos adiante.  Smile ,  abraços

_________________
Pedais de Leme  Novoicaro
Voar, triunfo da evolução
Stargate - http://usbi.com.br
Edenio Rodrigues
Edenio Rodrigues
Tenente-Brigadeiro
Tenente-Brigadeiro

Masculino
Inscrito em : 07/12/2010
Mensagens : 4594
Reputação : 480
Idade : 78
Simulador preferido : P3D
Emprego/lazer : Simulação, energia solar, hidroponia
Nacionalidade : Brasil

Ir para o topo Ir para baixo

Pedais de Leme  Empty Re: Pedais de Leme

Mensagem por andre_sp Qui 14 Out 2021, 11:51

As vezes a vida é assim também. É preciso parar e reinventar... Very Happy

Acompanhando o recomeço! aplauso

_________________
A vantagem da honestidade é que a concorrência é pequena.
andre_sp
andre_sp
Moderador
Moderador

Masculino
Inscrito em : 26/08/2009
Mensagens : 11801
Reputação : 1163
Idade : 52
Simulador preferido : FSX / MSFS
Emprego/lazer : Aviação
Nacionalidade : Brasil

Ir para o topo Ir para baixo

Pedais de Leme  Empty Re: Pedais de Leme

Mensagem por Edenio Rodrigues Dom 24 Out 2021, 14:41

andre_sp escreveu:As vezes a vida é assim também. É preciso parar e reinventar...  Very Happy

Acompanhando o recomeço! aplauso
Olá André, boa tarde amigo thumbsup
Apesar da idade (quase 78), ainda não descobrir a diferença entre teimosia e persistência. lol
Muito obrigado. reverencia , abraços



Noticias do nosso Projeto:
Após a relocação dos componentes, o nosso Protótipo está assim:

Pedais de Leme  Pedal-2



O videozinho mostra a atuação dos sensores resistivos dos freios e do leme plugados na placa controladora Stargate NX:



Os testes práticos tem demostrado funcionamento estável com razoável conforto para os pés.
Tenho praticado preferencialmente com Aeronaves leves porque elas são mais instáveis.
Acho que com Aeronaves reais, deve ser mais fácil evitar o "zigue zague" comum na Simulação.
Com treinamento intensivo, acredito que a ação dos pés serão intuitivos nas curvas e na manutenção do alinhamento.

Devemos ter uma visão mais ampla da pista do que taxiar estritamente na linha amarela. E sempre com velocidade mínima.
Vou continuar treinando com as Aeronaves leves e pesadas para acumular experiência. thumbsup

Finalmente, se estiver convencido que o nosso Protótipo é resistente e funcional, poderei recomendar a sua reprodução.  Yesyes
Sigamos adiante.  Smile ,  abraços

_________________
Pedais de Leme  Novoicaro
Voar, triunfo da evolução
Stargate - http://usbi.com.br
Edenio Rodrigues
Edenio Rodrigues
Tenente-Brigadeiro
Tenente-Brigadeiro

Masculino
Inscrito em : 07/12/2010
Mensagens : 4594
Reputação : 480
Idade : 78
Simulador preferido : P3D
Emprego/lazer : Simulação, energia solar, hidroponia
Nacionalidade : Brasil

Ir para o topo Ir para baixo

Pedais de Leme  Empty Re: Pedais de Leme

Mensagem por Edenio Rodrigues Sab 20 Nov 2021, 11:54

Olá amigos bom dia thumbsup
Noticias do nosso Pedal de Leme.

Os testes com o nosso Pedal de Leme Experimental continuam.
Até o momento, o funcionamento está satisfatório.  Yesyes
(Devo gravar em breve um vídeo pratico demonstrativo).
Quanto as folgas mecânicas elas ainda estão normais. Mas acho que serão necessárias mais horas de testes para avaliar melhor.

Encontrei esse ótimo vídeo postado pelo Cmte. Marcelo Chung, mostrando a maneira adequada do uso dos Pedais:  aplauso
https://www.youtube.com/watch?v=5OS5bzQRj7U (Tem legendas).

Então sigamos adiante. Smile ,  abraços

_________________
Pedais de Leme  Novoicaro
Voar, triunfo da evolução
Stargate - http://usbi.com.br
Edenio Rodrigues
Edenio Rodrigues
Tenente-Brigadeiro
Tenente-Brigadeiro

Masculino
Inscrito em : 07/12/2010
Mensagens : 4594
Reputação : 480
Idade : 78
Simulador preferido : P3D
Emprego/lazer : Simulação, energia solar, hidroponia
Nacionalidade : Brasil

Ir para o topo Ir para baixo

Pedais de Leme  Empty Re: Pedais de Leme

Mensagem por Conteúdo patrocinado


Conteúdo patrocinado


Ir para o topo Ir para baixo

Ir para o topo



Permissões neste fórum
Você não pode responder aos tópicos
