Projeto Sidestick Compacto

+2
rodrigo mago
Ricardo Gonçalves
6 participantes

Projeto Sidestick Compacto Empty Projeto Sidestick Compacto

Mensagem por Edenio Rodrigues Sex 23 Ago 2019, 21:01

O principal objetivo desse projeto é tentar um novo conceito no funcionamento do tradicional Gimbal. (junta universal)
Acredito que todos os Joystick funcionam entortando o Manche para todos os lados.
Entretanto, observando os movimentos do Sidestick real, notei que ele se desloca para frente e para trás e só entorta para os lados direito ou esquerdo. Posso estar enganado, mas parece que o funcionamento dele, é mesmo assim. scratch

Então vou tentar reproduzir os movimentos de acordo com minha observação:



Sei que vai dar um trabalhinho. Mas é o único meio de aquietar o Tico e o Teco. As mãos que pensam mais do que a cabeça, costumam serem
cúmplice desses dois. damn

Vamos adiante, Very Happy , abraços

_________________
Projeto Sidestick Compacto Novoicaro
Voar, triunfo da evolução
Stargate - http://usbi.com.br
Edenio Rodrigues
Edenio Rodrigues
Tenente-Brigadeiro
Tenente-Brigadeiro


Inscrito em : 07/12/2010
Mensagens : 4589
Reputação : 480
Idade : 77
Simulador preferido : P3D
Emprego/lazer : Simulação, energia solar, hidroponia
Nacionalidade : Brasil



Projeto Sidestick Compacto Empty Re: Projeto Sidestick Compacto

Mensagem por Ricardo Gonçalves Sab 24 Ago 2019, 10:51

Sr. Edenio, veja este vídeo que dá uma boa ideia do funcionamento do Sidestick do Airbus.

Dá para notar que o comandante faz movimentos quase circulares durante a manobra de pouso. Aliás este canal tem bom material para o que o senhor precisa.

Repare a partir dos 7 minutos quando ele desativa o autopilot.



E para não perder o habito, parabéns por mais um projeto.

Grande abraço.
thumbsup

_________________
Intel Core i5-10400F 2.90GHz, Placa Mãe Asus TUF GAMING B460M Plus, Memória RAM Fury HyperX 16GB DDR4 2666Mhz, SSD 500GB M.2, SSD 240Gb, NVIDIA GeForce GTX 1660 6Gb DDR5 192 bits, Fonte Cooler Master GX 650W

Projeto Sidestick Compacto Ricardo%2520Gon%25C3%25A7alves%252FVV236
Ricardo Gonçalves
Ricardo Gonçalves
Coronel
Coronel


Inscrito em : 21/01/2012
Mensagens : 1619
Reputação : 221
Idade : 61
Simulador preferido : P3D v4.5, MSFS2
Emprego/lazer : Empresário
Nacionalidade : Brasil



Projeto Sidestick Compacto Empty Re: Projeto Sidestick Compacto

Mensagem por MarcoAtSantiago Sab 24 Ago 2019, 11:05

Ricardo Gonçalves escreveu:Sr. Edenio, veja este vídeo que dá uma boa ideia do funcionamento do Sidestick do Airbus.

Dá para notar que o comandante faz movimentos quase circulares durante a manobra de pouso. Aliás este canal tem bom material para o que o senhor precisa.

Repare a partir dos 7 minutos quando ele desativa o autopilot.



E para não perder o habito, parabéns por mais um projeto.

Grande abraço.
thumbsup


Esse canal "oh-piloto" é muito bom, ja companho ele a um tempinho.

Por falar em tico e teco, os meus estão me deixando doido. Quero confeccionar um joystick para as simulações de combate. Tô "ruminando" essa ideia já um tempinho e recolhendo fotos dos sticks existentes no mercado. Tá faltando só tempo para pegar na serra lol

_________________
https://plus.google.com/+MarcoAntonioSantiago

Não uso, não tenho e não sei nada de ORBx thumbsup
MarcoAtSantiago
MarcoAtSantiago
Tenente-Coronel
Tenente-Coronel


Inscrito em : 23/04/2017
Mensagens : 549
Reputação : 60
Idade : 57
Nacionalidade : Brasil



Projeto Sidestick Compacto Empty Re: Projeto Sidestick Compacto

Mensagem por Edenio Rodrigues Sab 24 Ago 2019, 23:22

Ricardo Gonçalves escreveu:Sr. Edenio, veja este vídeo que dá uma boa ideia do funcionamento do Sidestick do Airbus.

Dá para notar que o comandante faz movimentos quase circulares durante a manobra de pouso. Aliás este canal tem bom material para o que o senhor precisa.

Repare a partir dos 7 minutos quando ele desativa o autopilot.



E para não perder o habito, parabéns por mais um projeto.

Grande abraço.
thumbsup

MarcoAtSantiago escreveu:

Esse canal "oh-piloto" é muito bom, ja companho ele a um tempinho.

Por falar em tico e teco, os meus estão me deixando doido. Quero confeccionar um joystick para as simulações de combate. Tô "ruminando" essa ideia já um tempinho e recolhendo fotos dos sticks existentes no mercado. Tá faltando só tempo para pegar na serra lol

Olá Ricardo e Marco, boa noite amigos thumbsup

Muito obrigado pela ajuda e os comentários. reverencia
Os videos do canal "Oh piloto" são muito bons.
Entretanto ainda tenho duvida quanto aos movimentos do Sidestick, se o Cmte realmente empurra e puxa o Manche scratch
Quanto ao Tico e o Teco, são eles quem mandam. Somos apenas a tela do monitor. lol

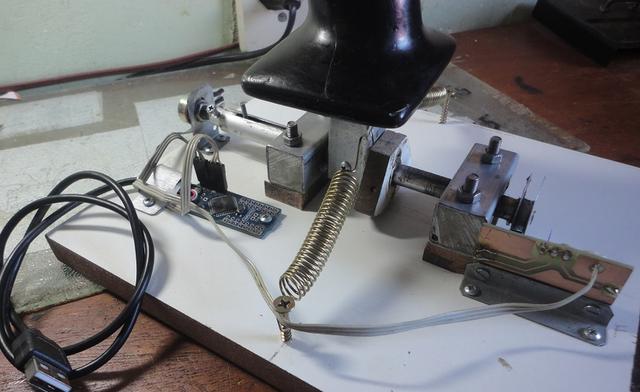

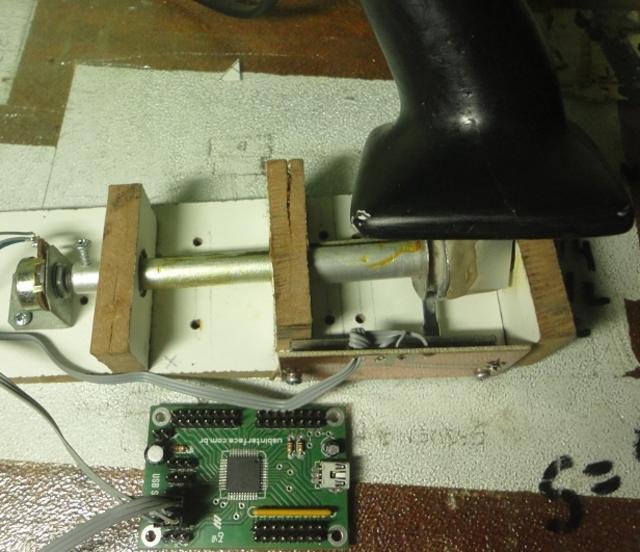

Continuando o desenvolvimento do projeto, implementei o potenciômetro deslizante B 10K para captar os movimentos do profundor:



Pluguei os potenciômetros na plaquinha Stargate NG e iniciei os testes práticos.
O resultado foi excelente. Pousei o "Busão" na primeira tentativa: espanto



A imagem está meia borradinha, mas dá para ver o pouso amanteigado na linha central Yesyes

Vamos adiante. Smile , abraços

_________________
Projeto Sidestick Compacto Novoicaro
Voar, triunfo da evolução
Stargate - http://usbi.com.br
Edenio Rodrigues
Edenio Rodrigues
Tenente-Brigadeiro
Tenente-Brigadeiro


Inscrito em : 07/12/2010
Mensagens : 4589
Reputação : 480
Idade : 77
Simulador preferido : P3D
Emprego/lazer : Simulação, energia solar, hidroponia
Nacionalidade : Brasil



Projeto Sidestick Compacto Empty Re: Projeto Sidestick Compacto

Mensagem por rodrigo mago Dom 25 Ago 2019, 22:57

Mais uma de seu Edenio, só queria está mais folgado pra adquirir um, deve ser bem preciso e suave, coisa que os saitek nao têm. Grande abraço, mestre Edenio.

_________________
Rodrigo Nogueira Braga
i5 9400f/ 16gb RAM Hyper X 2X8Gb 24000mhz/ GTX1660 ti OC GALAX/TUF B360-PLUS GAMING/ Yoke com Throttle Saitek/ Pedal Saitek/ Throttle Saitek/ Gabinete HAF932-Mouse mamba/ W10 64bits/ MCP/Multi-radio/USB Interface/Manche Saitek Cyborg V1
rodrigo mago
rodrigo mago
Moderador
Moderador


Inscrito em : 27/01/2010
Mensagens : 5215
Reputação : 425
Idade : 52
Simulador preferido : Prepar 3D
Emprego/lazer : comerciante
Nacionalidade : Brasil



Projeto Sidestick Compacto Empty Re: Projeto Sidestick Compacto

Mensagem por Edenio Rodrigues Ter 01 Out 2019, 15:49

rodrigo mago escreveu:Mais uma de seu Edenio, só queria está mais folgado pra adquirir um, deve ser bem preciso e suave, coisa que os saitek nao têm. Grande abraço, mestre Edenio.
Olá Rodrigo, boa tarde amigo thumbsup
Muito obrigado pelos comentários. reverencia

Não tenho o joystick citado para fazer a comparação. Mas acredito que o desempenho deve ser muito melhor porque os sensores (potenciômetros) tem uma área maior de atuação e a plaquinha controladora Stargate PRO é muito rápida e precisa.
Continuo otimista com o nosso Capitão. Acho que as coisas vão continuar melhorando. Yesyes , abraços

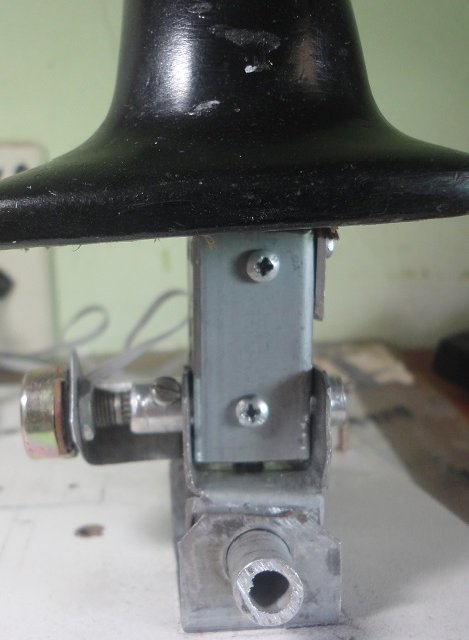

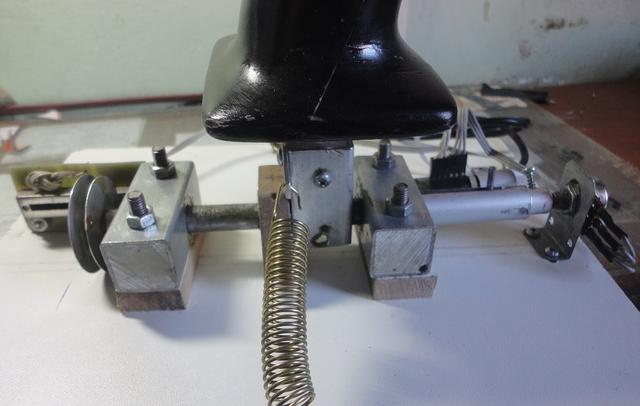

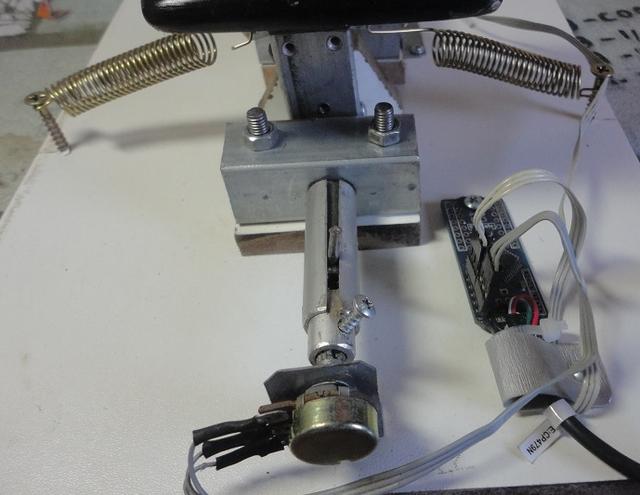

Continuando o desenvolvimento do nosso Sidestick, substitui os mancais, instalei o batente limitador e as molas compensadoras:





A função das molas é equalizar o peso do conjunto, suavizando a tendencia natural de pender para os lados.
No FSX funciona muito bem. thumbsup
Pretendo instalar o Airbus no P3D para testar o desempenho. Acho que ficará perfeito.

Então, vamos adiante, Very Happy , abraços

_________________
Projeto Sidestick Compacto Novoicaro
Voar, triunfo da evolução
Stargate - http://usbi.com.br
Edenio Rodrigues
Edenio Rodrigues
Tenente-Brigadeiro
Tenente-Brigadeiro


Inscrito em : 07/12/2010
Mensagens : 4589
Reputação : 480
Idade : 77
Simulador preferido : P3D
Emprego/lazer : Simulação, energia solar, hidroponia
Nacionalidade : Brasil



Projeto Sidestick Compacto Empty Re: Projeto Sidestick Compacto

Mensagem por Edenio Rodrigues Sex 04 Out 2019, 11:33

Instalei o Airbus no P3D e o desempenho, como esperado, ficou sensacional.
Senti uma sensação extraordinária. Maior do que no FSX.

Na decolagem e no pouso, a visão da pista é perfeita, não necessitando elevar a poltrona (Ctrl + Q).
Os movimentos de subida/descida e virar para os lados estão suaves e precisos, como deve ser no real.

O novo mecanismo do projeto Sidestick, está contribuindo com eficiência na independência dos movimentos de subir/descer e virar para os lados.

Resumindo; estou muito satisfeito com os resultados até aqui obtidos.
O prazer de Simular ganhou um renovo. Yesyes

Então vamos adiante. Very Happy , abraços

_________________
Projeto Sidestick Compacto Novoicaro
Voar, triunfo da evolução
Stargate - http://usbi.com.br
Edenio Rodrigues
Edenio Rodrigues
Tenente-Brigadeiro
Tenente-Brigadeiro


Inscrito em : 07/12/2010
Mensagens : 4589
Reputação : 480
Idade : 77
Simulador preferido : P3D
Emprego/lazer : Simulação, energia solar, hidroponia
Nacionalidade : Brasil



Projeto Sidestick Compacto Empty Re: Projeto Sidestick Compacto

Mensagem por Edenio Rodrigues Seg 20 Jan 2020, 15:31

Apesar do bom funcionamento do sistema anterior, o objetivo da compactação não foi alcançado.
Então o Tico e o Teco constrangeram novamente as mãos a buscarem nova alternativa. damn

Os quatros se ocuparam ontem no sagrado dia de descanso, e conseguiram concluir a montagem do protótipo, por volta da 23 horas. espanto
Ainda queriam me convencer a testar o protótipo imediatamente.
A curiosidade era muita, Mas o sono não permitiu: Sleep

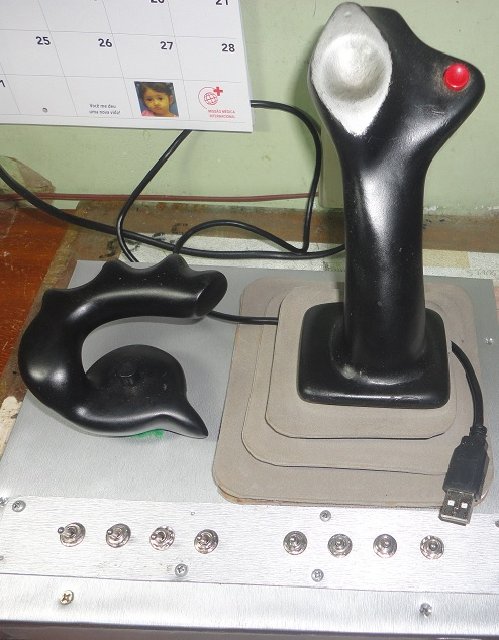

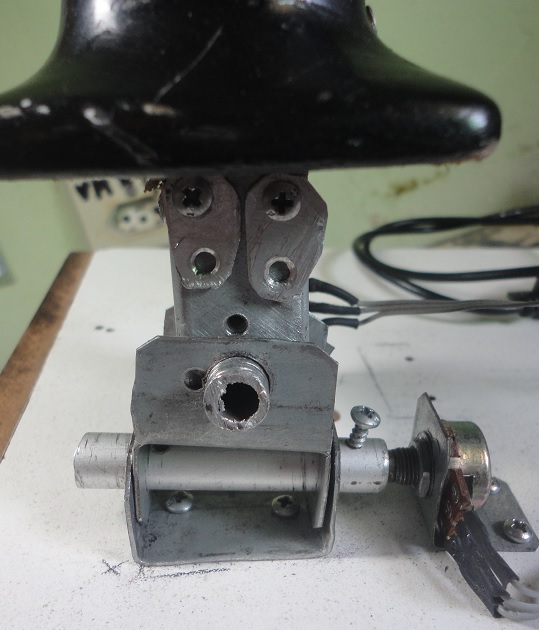

Hoje pela manhã, pluguei as tomadinhas dos potenciômetros rotativo lineares de 10K ohms, na plaquinha Stargate PRO, calibrei no Windows e no Prepar3D, designei a função dos eixos do profundor e do ailerons. Selecionei o Airbus e iniciei os testes.

O Side Stick ficou com uma inclinação útil de 45º para cada lado. Essa ampla margem do deslocamento permite ajustes suaves.
Achei um excelente resultado. Yesyes


Então vamos em frente. Very Happy , abraços

.

_________________
Projeto Sidestick Compacto Novoicaro
Voar, triunfo da evolução
Stargate - http://usbi.com.br
Edenio Rodrigues
Edenio Rodrigues
Tenente-Brigadeiro
Tenente-Brigadeiro


Inscrito em : 07/12/2010
Mensagens : 4589
Reputação : 480
Idade : 77
Simulador preferido : P3D
Emprego/lazer : Simulação, energia solar, hidroponia
Nacionalidade : Brasil



Projeto Sidestick Compacto Empty Re: Projeto Sidestick Compacto

Mensagem por marcos1sp Seg 20 Jan 2020, 17:29

Edenio Rodrigues escreveu:Apesar do bom funcionamento do sistema anterior, o objetivo da compactação não foi alcançado.
Então o Tico e o Teco constrangeram novamente as mãos a buscarem nova alternativa. damn

Os quatros se ocuparam ontem no sagrado dia de descanso, e conseguiram concluir a montagem do protótipo, por volta da 23 horas. espanto
Ainda queriam me convencer a testar o protótipo imediatamente.
A curiosidade era muita, Mas o sono não permitiu: Sleep




Hoje pela manhã, pluguei as tomadinhas dos potenciômetros rotativo lineares de 10K ohms, na plaquinha Stargate PRO, calibrei no Windows e no Prepar3D, designei a função dos eixos do profundor e do ailerons. Selecionei o Airbus e iniciei os testes.





O Side Stick ficou com uma inclinação útil de 45º para cada lado. Essa ampla margem do deslocamento permite ajustes suaves.
Achei um excelente resultado. Yesyes


Então vamos em frente. Very Happy , abraços

.

Sr. Edenio
Voando alto como sempre thumbsup reverencia

_________________
Marcos Montanheiro
Projeto Sidestick Compacto Marcos1sp%252FVV156
marcos1sp
marcos1sp
Moderador
Moderador


Inscrito em : 16/11/2010
Mensagens : 2583
Reputação : 215
Idade : 54
Simulador preferido : FSX
Emprego/lazer : Analista de Suporte
Nacionalidade : Brasil



Projeto Sidestick Compacto Empty Re: Projeto Sidestick Compacto

Mensagem por Edenio Rodrigues Qua 19 Fev 2020, 18:49

marcos1sp escreveu:

Sr. Edenio
Voando alto como sempre thumbsup reverencia
Olá Marcos, boa noite amigo thumbsup
Muito obrigado reverencia , abraços


Continuando com os testes do protótipo, estava sentindo enorme dificuldade em manter o alinhamento na curta final.
A aeronave sempre apresentava tendencias de derrapar para os lados.
Tentei sem sucesso ajustar os controles do Side Stick, os frames e o cenário.
Desanimado, sem saber o que fazer, encostei o protótipo.
Mas o Tico e o Teco não desistiram, continuaram buscando uma solução.

Hoje ao assistir o vídeo: https://www.youtube.com/watch?v=uJaT2RzosjU comentado pelo nosso Lito, de Aviões e Músicas,
sobre um suposto pouso de lado.
Quando ele pronunciou a palavra magica "Drift", ela foi imediatamente captada pelo Tico e o Teco.

Então abrir o Simulador P3D e habilitei o Gyro Drift. (Option/realism/enable gyro drift/ok)
E para nossa alegria, as dificuldades com o alinhamento sumiram. happy

Vale muito a pena assistir os videos do canal do Lito.
Neles, as duvidas são competentemente esclarecidas. Yesyes

Vamos adiante. Very Happy abraços

_________________
Projeto Sidestick Compacto Novoicaro
Voar, triunfo da evolução
Stargate - http://usbi.com.br
Edenio Rodrigues
Edenio Rodrigues
Tenente-Brigadeiro
Tenente-Brigadeiro


Inscrito em : 07/12/2010
Mensagens : 4589
Reputação : 480
Idade : 77
Simulador preferido : P3D
Emprego/lazer : Simulação, energia solar, hidroponia
Nacionalidade : Brasil



Projeto Sidestick Compacto Empty Re: Projeto Sidestick Compacto

Mensagem por Edenio Rodrigues Qui 05 Mar 2020, 18:50

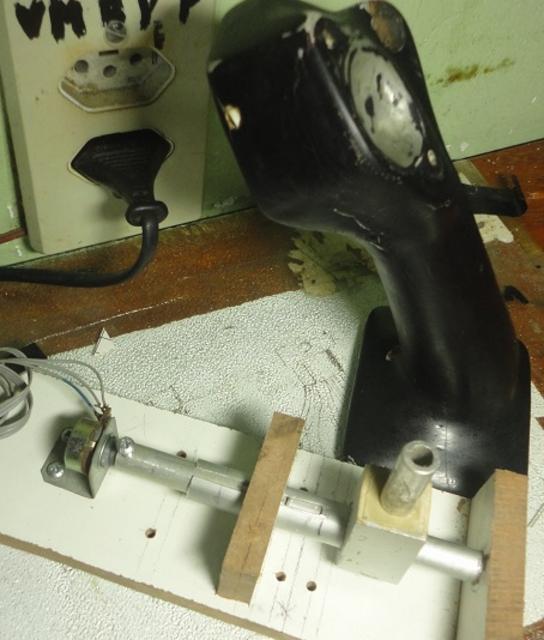

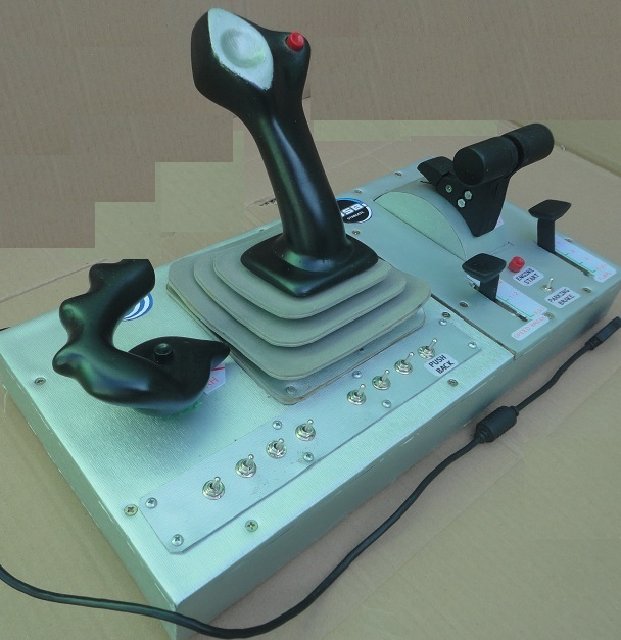

O bom funcionamento do Gimbal (junta universal) reduzido, despertou o desejo de construir novo conjuntos de Comandos, inspirados no Airbus.

Iniciei desmontando um antigo protótipo para reaproveitar os componentes.

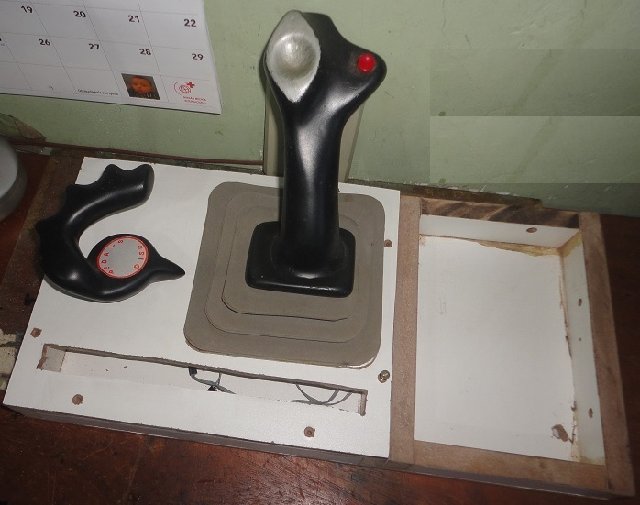

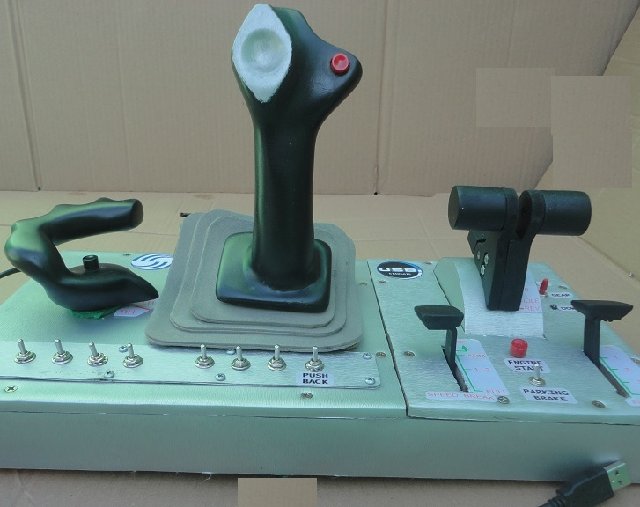

Depois confeccionei a base de MDF, medindo 3cm altura - 40cm de largura - 20cm profundidade. Dividido em dois compartimentos:



O compartimento do lado esquerdo, abrigará o Tiller, o Sidestick e um conjunto de chaves.

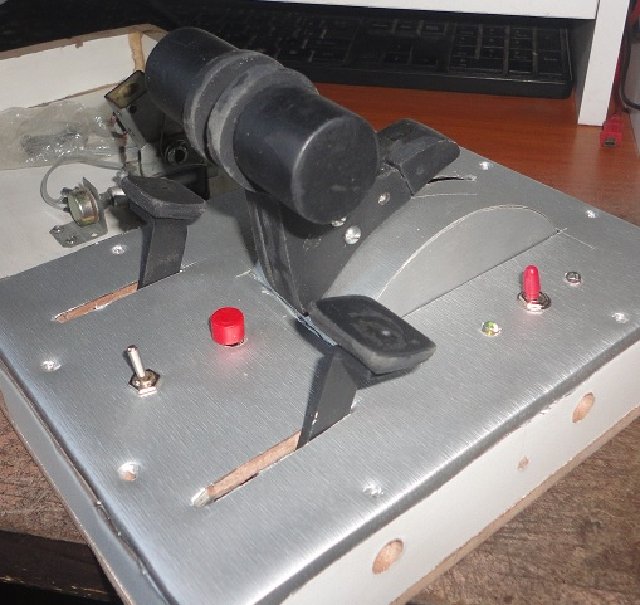

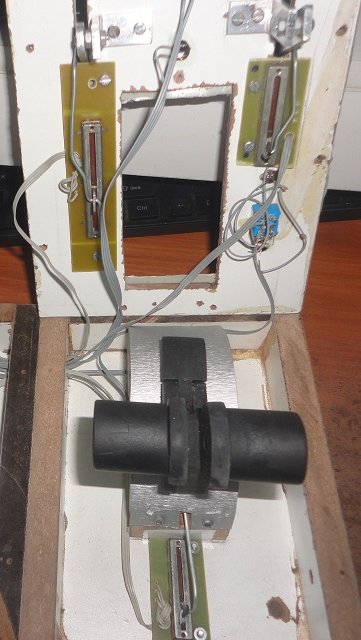

No compartimento do lado direito, abrigará o Speedbrake, o Throttle, o Flaps, as chaves do Gear, do Parking break e mais algumas outras.

Pretendo utilizar os 6 eixos analógicos (potenciômetros) e algumas entradas digitais (botões e chaves) da placa controladora usb Stargate NX.

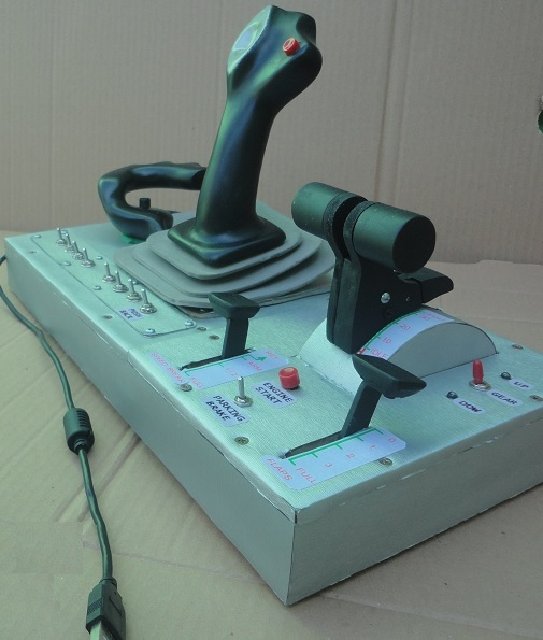

O objetivo é fazer um Cockpit de mesa, com os principais Comandos, para realizar a Simulação com ótima imersão, ocupando pouco espaço.

Então, vamos adiante. Very Happy , abraços

_________________
Projeto Sidestick Compacto Novoicaro
Voar, triunfo da evolução
Stargate - http://usbi.com.br
Edenio Rodrigues
Edenio Rodrigues
Tenente-Brigadeiro
Tenente-Brigadeiro


Inscrito em : 07/12/2010
Mensagens : 4589
Reputação : 480
Idade : 77
Simulador preferido : P3D
Emprego/lazer : Simulação, energia solar, hidroponia
Nacionalidade : Brasil



Projeto Sidestick Compacto Empty Re: Projeto Sidestick Compacto

Mensagem por Edenio Rodrigues Dom 08 Mar 2020, 11:16

Conclusão do compartimento esquerdo, testado e aprovado: thumbsup





Instalei um botão no Tiller para servir de freio, imitando assim o funcionamento do Rudder pedal.
Foram disponibilizados 8 chaves para uso geral, com atribuições pelo Simulador.

A finalização foi rápida porque os principais componentes já estavam prontos.
O próximo passo será a montagem do compartimento direito. Esse vai dar um trabalhinho. scratch

Mas, vamos adiante. Very Happy , abraços

_________________
Projeto Sidestick Compacto Novoicaro
Voar, triunfo da evolução
Stargate - http://usbi.com.br
Edenio Rodrigues
Edenio Rodrigues
Tenente-Brigadeiro
Tenente-Brigadeiro


Inscrito em : 07/12/2010
Mensagens : 4589
Reputação : 480
Idade : 77
Simulador preferido : P3D
Emprego/lazer : Simulação, energia solar, hidroponia
Nacionalidade : Brasil



Projeto Sidestick Compacto Empty Re: Projeto Sidestick Compacto

Mensagem por Edenio Rodrigues Sex 13 Mar 2020, 20:10

Avançando no projeto do Cockpit de mesa compactado, foi concluído o Quadrante Throttle.
Inserido no compartimento do lado direito, composto pelo Speedbrake, Throttle (com reverso), Chave do Gear com dois Leds (vermelho e verde), Flaps, Botão Start e a chave do Parking Brake.


Visão inferior do arranjo na distribuição dos componentes:





Painel superior com todos os Comandos testados e aprovados:



Para concluir, só está faltando alguns detalhes de acabamento. thumbsup

Vamos adiante, antes que o "Corona" me alcance. Very Happy , abraços

_________________
Projeto Sidestick Compacto Novoicaro
Voar, triunfo da evolução
Stargate - http://usbi.com.br
Edenio Rodrigues
Edenio Rodrigues
Tenente-Brigadeiro
Tenente-Brigadeiro


Inscrito em : 07/12/2010
Mensagens : 4589
Reputação : 480
Idade : 77
Simulador preferido : P3D
Emprego/lazer : Simulação, energia solar, hidroponia
Nacionalidade : Brasil



Projeto Sidestick Compacto Empty Re: Projeto Sidestick Compacto

Mensagem por Edenio Rodrigues Dom 15 Mar 2020, 17:32

Concluindo o projeto que resultou num pratico Cockpit de Mesa:



Inspirado no Airbus, foram incluídos os principais Comandos, restringindo assim a necessidade de usar o teclado.

A função do Rudder Pedals pode provisoriamente, ser simulada pelo Tiller Steering e o Botão de freios. thumbsup
As etiquetas adesivadas, podem serem retiradas ou substituídas por outras.

Tenho realizado as gostosas fases dos testes.
Até aqui, está tudo funcionando perfeitamente. Yesyes

Depois de tudo devidamente refinado, estarei pronto para reproduzir.
Deverá ser chamado de Stargate Sidestick, tipo Airbus.

Então, vamos adiante. Very Happy , abraços

_________________
Projeto Sidestick Compacto Novoicaro
Voar, triunfo da evolução
Stargate - http://usbi.com.br
Edenio Rodrigues
Edenio Rodrigues
Tenente-Brigadeiro
Tenente-Brigadeiro


Inscrito em : 07/12/2010
Mensagens : 4589
Reputação : 480
Idade : 77
Simulador preferido : P3D
Emprego/lazer : Simulação, energia solar, hidroponia
Nacionalidade : Brasil



Projeto Sidestick Compacto Empty Re: Projeto Sidestick Compacto

Mensagem por MarcoAtSantiago Seg 16 Mar 2020, 13:38

Edenio Rodrigues escreveu:Concluindo o projeto que resultou num pratico Cockpit de Mesa:



Inspirado no Airbus, foram incluídos os principais Comandos, restringindo assim a necessidade de usar o teclado.

A função do Rudder Pedals pode provisoriamente, ser simulada pelo Tiller Steering e o Botão de freios. thumbsup
As etiquetas adesivadas, podem serem retiradas ou substituídas por outras.

Tenho realizado as gostosas fases dos testes.
Até aqui, está tudo funcionando perfeitamente. Yesyes

Depois de tudo devidamente refinado, estarei pronto para reproduzir.
Deverá ser chamado de Stargate Sidestick, tipo Airbus.

Então, vamos adiante. Very Happy , abraços

Show. Parabéns aplauso aplauso

_________________
https://plus.google.com/+MarcoAntonioSantiago

Não uso, não tenho e não sei nada de ORBx thumbsup
MarcoAtSantiago
MarcoAtSantiago
Tenente-Coronel
Tenente-Coronel


Inscrito em : 23/04/2017
Mensagens : 549
Reputação : 60
Idade : 57
Nacionalidade : Brasil



Projeto Sidestick Compacto Empty Re: Projeto Sidestick Compacto

Mensagem por Edenio Rodrigues Qua 18 Mar 2020, 13:29

MarcoAtSantiago escreveu:

Show. Parabéns aplauso aplauso

Muito obrigado caro amigo reverencia , abraços


Quando ultrapassei a barreira dos 70 Km, passei a viver de "bônus ou garantia estendida" condescendida pelo Grande Design Inteligente Amor
A quem agradeço todos os dias reverencia

Remindo o precioso tempo, disponibilizei o recém-nascido no Site: http://stargate.usbi.com.br/sidestick.html





Nos testes de voo diários, o funcionamento do conjunto tem sido satisfatório.
Naturalmente na reprodução, sempre haverá melhoras na aparência e no funcionamento. thumbsup

Sem desprezar os cuidados com o novo Corona Vírus, vamos adiante Smile , abraços

_________________
Projeto Sidestick Compacto Novoicaro
Voar, triunfo da evolução
Stargate - http://usbi.com.br
Edenio Rodrigues
Edenio Rodrigues
Tenente-Brigadeiro
Tenente-Brigadeiro


Inscrito em : 07/12/2010
Mensagens : 4589
Reputação : 480
Idade : 77
Simulador preferido : P3D
Emprego/lazer : Simulação, energia solar, hidroponia
Nacionalidade : Brasil



Projeto Sidestick Compacto Empty Re: Projeto Sidestick Compacto

Mensagem por moser Sex 20 Mar 2020, 14:52

Parabéns mestre. Mais um belo trabalho reverencia

Um abraço!

moser
Capitão
Capitão


Inscrito em : 26/12/2013
Mensagens : 176
Reputação : 16
Idade : 35
Simulador preferido : x-plane, FSX
Nacionalidade : Brasil



Projeto Sidestick Compacto Empty Re: Projeto Sidestick Compacto

Mensagem por Conteúdo patrocinado


Conteúdo patrocinado






Permissões neste fórum
Você não pode responder aos tópicos
