Placa controladora usb Stargate-PRO
Apresentamos a nova placa controladora USB Stargate-PRO.
Monte rapidamente seu projeto com essa versão simplificada da placa Stargate. Com 4 eixos e até 16 botões.
É mais do que perfeita para grande variedade de projetos com custo reduzido.
Outra grande vantagem é ser fornecida já programada, pronta para o uso.
Pode ser plugada diretamente:
No PC (não recomendável).
No cabo extensor usb.
Ou soldar os fios do cabo usb, diretamente na plaquinha, seguindo o esquema de cores dos cabinhos, usando os furinhos na placa, assegurando boa fixação.
Disponível em: http://stargate.usbi.com.br/stargate-pro.html
Desperte sua criatividade e nos surpreenda
, abraços

Monte rapidamente seu projeto com essa versão simplificada da placa Stargate. Com 4 eixos e até 16 botões.
É mais do que perfeita para grande variedade de projetos com custo reduzido.
Outra grande vantagem é ser fornecida já programada, pronta para o uso.
Pode ser plugada diretamente:
No PC (não recomendável).
No cabo extensor usb.
Ou soldar os fios do cabo usb, diretamente na plaquinha, seguindo o esquema de cores dos cabinhos, usando os furinhos na placa, assegurando boa fixação.
Disponível em: http://stargate.usbi.com.br/stargate-pro.html
Desperte sua criatividade e nos surpreenda

Edenio Rodrigues- Tenente-Brigadeiro
-
Inscrito em : 07/12/2010
Mensagens : 4564
Reputação : 476
Idade : 77
Simulador preferido : P3D
Emprego/lazer : Simulação, energia solar, hidroponia
Nacionalidade :
Re: Placa controladora usb Stargate-PRO
Testando a plaquinha Stargate PRO, constatei que a unica maneira de funcionamento seguro, é soldando os fios do cabo USB diretamente na placa, da seguinte maneira:

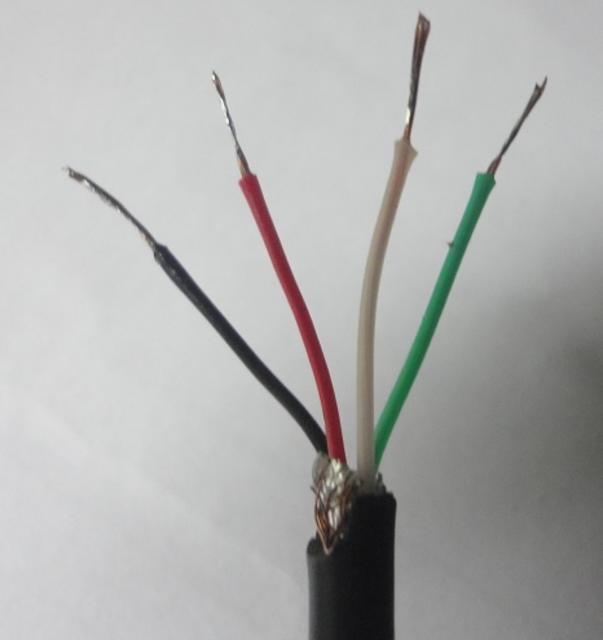

Desencapa uns 2cm e estanha as pontas dos fios.

As cores dos fios é padronizada. A malha que envolve os fios deve ser desprezada.

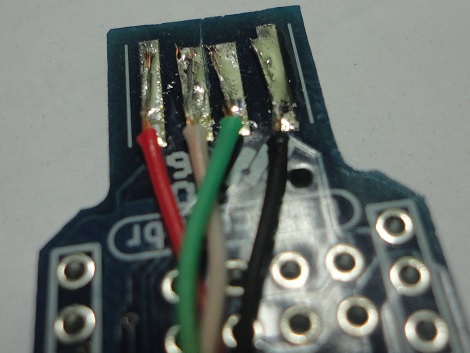

Soldagem dos fios na sequencia das cores:
Cuidado para a solda não unir as trilhas provocando curto.
Amarração com braçadeira para garantir a fixação do cabo:
Soldagem de componentes por baixo da placa:
Suportando até 4 eixos e 16 botões ou chaves.
Recomendo usar cabinhos flexíveis bitola 28.
Essa plaquinha deve ser manipulada por quem tem pratica com o ferro de soldar, porque as trilhas são muito próximas.
Vamos adiante.
, abraços
Desencapa uns 2cm e estanha as pontas dos fios.

As cores dos fios é padronizada. A malha que envolve os fios deve ser desprezada.
Soldagem dos fios na sequencia das cores:

Cuidado para a solda não unir as trilhas provocando curto.
Amarração com braçadeira para garantir a fixação do cabo:

Soldagem de componentes por baixo da placa:
Suportando até 4 eixos e 16 botões ou chaves.

Recomendo usar cabinhos flexíveis bitola 28.
Essa plaquinha deve ser manipulada por quem tem pratica com o ferro de soldar, porque as trilhas são muito próximas.
Vamos adiante.

Edenio Rodrigues- Tenente-Brigadeiro
-
Inscrito em : 07/12/2010
Mensagens : 4564
Reputação : 476
Idade : 77
Simulador preferido : P3D
Emprego/lazer : Simulação, energia solar, hidroponia
Nacionalidade :
Re: Placa controladora usb Stargate-PRO
Ola Edenio.
Chique demais! parabens, vou em breve adquirir umas para experimentar nas peripecias aqui.
Chique demais! parabens, vou em breve adquirir umas para experimentar nas peripecias aqui.
Freitowhisky- Primeiro-Tenente
-
Inscrito em : 17/06/2012
Mensagens : 53
Reputação : 6
Idade : 27
Simulador preferido : FSX
Emprego/lazer : Operador de Maquina Pesada C310R
Nacionalidade :
