Projeto Rudder Pedal Compacto

Mensagem por Edenio Rodrigues em Sex 02 Nov 2018, 19:02

O tico e o teco não dão sossego. Só porque, recentemente (28/10), fui agraciado pelo Altíssimo, com mais um ano de "bônus ou garantia estendida". reverencia
Um dos presentes foi a vitoria do Capitão.  aplauso

Com a cumplicidade das mãos que "pensam mais do que a cabeça", iniciamos o novo projeto.
Os objetivos serão simplificar o Rudder, compactando suas dimensões,  aproveitando as técnicas bem sucedidas dos projetos anteriores.
Construindo assim, um modulo de boa qualidade com um custo reduzido.  thumbsup

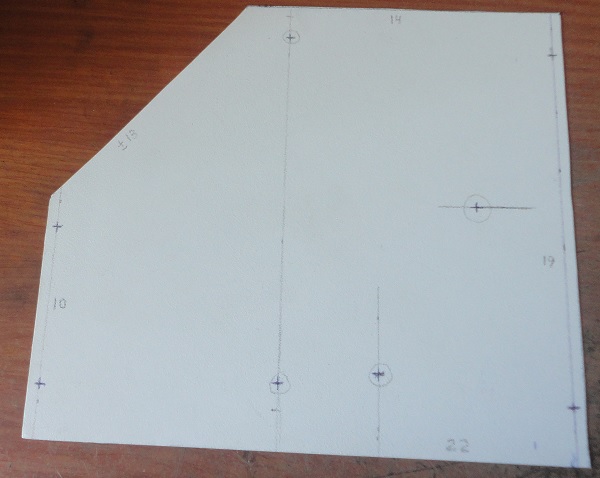

Como sempre, iniciei o projeto calculando as dimensões minimas, repassando para o gabarito:

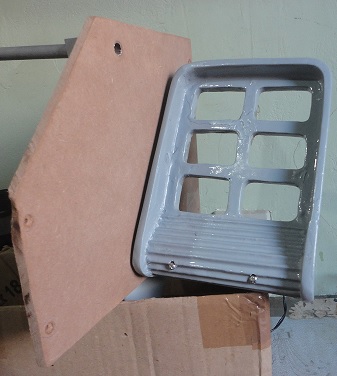

Em seguida recortei o MDF e testei o deslocamento longitudinal do pedal em 5 cm. aproximadamente.
O deslocamento rotacional, para acionamento do freio, será determinado pela escolha dos sensores: Chaves ou potenciômetros.
Devo optar pelas chaves porque a instalação em cada pedal (direito e esquerdo), é mais simples e o resultado é praticamente o mesmo.



Dai para frente, desenvolverei todo o mecanismo e assim determinar a largura da caixa das manivelas.
As dimensões finais deverão ficarem aproximadamente em: Altura 21 X largura 41 X Profundidade 22 centímetros.

Então vamos adiante. Smile ,  abraços

_________________

Voar, triunfo da evolução
Stargate -  http://usbi.com.br/
avatar
Edenio Rodrigues
Tenente-Brigadeiro
Tenente-Brigadeiro

Masculino
Inscrito em : 07/12/2010
Mensagens : 4405
Reputação : 452
Idade : 75
Simulador preferido : P3D
Emprego/lazer : Simulação, energia solar, hidroponia
Nacionalidade : Brasil

Voltar ao Topo Ir em baixo

Re: Projeto Rudder Pedal Compacto

Mensagem por Edenio Rodrigues em Sab 10 Nov 2018, 23:49

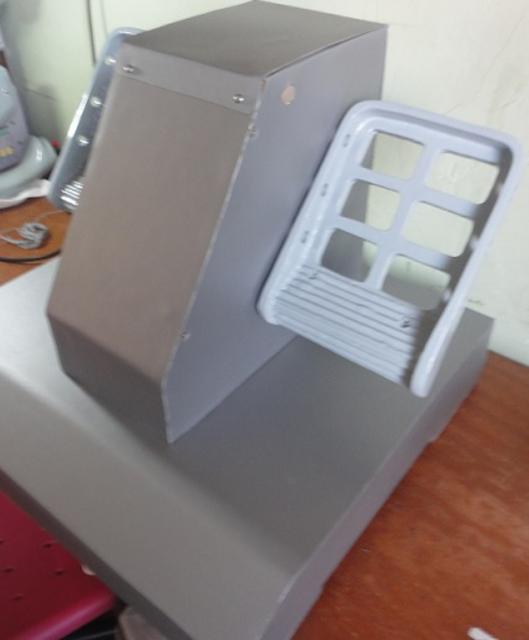

Na construção da Caixa das Manivelas,  as dimensões foram sendo ajustadas de acordo com as necessidades:
