Re: Home cockpit Helicóptero

Mensagem por eduphn em Qua 08 Jul 2015, 21:49

MUITO BOM Edenio, gostei tanto dessa sua solução que vou adotá-la, pretendo comprar o kit Stargate NG necessário para construir também!!! yes aplauso

Só não entendi muito bem o segundo movimento, o que tem a haste menor do aluminio quadrado, o que impulsiona ela se mover quando é movimentado a haste de aluminio maior?
Tem como detalhar um pouco mais para que eu possa já ir montando algo parecido na medida do possível? Desde já meu muito obrigado e parabéns! thumbsup

Quanto a solução das duas meia-lua para potenciometros rotativos que eu encontrei no interior do Mad Catz Cyborg V1, deve ser difícil confeccionar uma peça daquelas do tamanho necessário sem uma impressora 3D. Depois vou tirar umas fotos do interior dele e postar aqui!

Em tempos de DIY, muito enriquecedor os colegas do fórum, obrigado a todos! thumbsup

_________________
SO: Windows 7 Home Premium  64bits / MOBO: GA-B75M-D3H - Gigabyte / PROC: Intel i5 3570 3.4Ghz / M.RAM: 8GB (2 x 4GB) Corsair Vengeance DDR3 1600Mhz
GPU: GTX1060 Galax OC / SSD: Sandisk Plus 240Gb / HD: Seagate 500Gb / FONTE: CX 430w Plus Bronze

SIMULADOR: X-Plane 10 | Prepar3D

eduphn
Tenente-Coronel
Tenente-Coronel

Masculino
Inscrito em : 20/04/2011
Mensagens : 961
Reputação : 41
Idade : 37
Simulador preferido : X-Plane 10
Nacionalidade : Brasil

Voltar ao Topo Ir em baixo

Re: Home cockpit Helicóptero

Mensagem por Inventor em Qui 09 Jul 2015, 00:03

eduphn escreveu:MUITO BOM Edenio, gostei tanto dessa sua solução que vou adotá-la, pretendo comprar o kit Stargate NG necessário para construir também!!!  yes aplauso

Só não entendi muito bem o segundo movimento, o que tem a haste menor do aluminio quadrado, o que impulsiona ela se mover quando é movimentado a haste de aluminio maior?
Tem como detalhar um pouco mais para que eu possa já ir montando algo parecido na medida do possível? Desde já meu muito obrigado e parabéns!  thumbsup

Quanto a solução das duas meia-lua para potenciometros rotativos que eu encontrei no interior do Mad Catz Cyborg V1, deve ser difícil confeccionar uma peça daquelas do tamanho necessário sem uma impressora 3D. Depois vou tirar umas fotos do interior dele e postar aqui!

Em tempos de DIY, muito enriquecedor os colegas do fórum, obrigado a todos!  thumbsup
Olá Eduphn, muito obrigado amigo thumbsup

Esse nosso primeiro prototipo serve de inspiração. Ele precisa ser refinado.
Mesmo assim funciona muito bem. Pela primeira vez, conseguir (algumas vezes) decolar e pousar suavemente. Tanto no FS 2004 como no FS X.

Demonstrando que é possível ser construido em casa. Utilizando materiais simples, que podem serem obtidos nas oficinas de moveleiros e serralheiros,  a baixo custo.  Estando de acordo com a proposta do seu tópico.

Quanto ao segundo movimento, vejam o vídeo mostrando os detalhes da movimentação dos eixos X e Y  com os seus respectivos potenciômetros deslizantes.



Se ainda persistirem duvidas, é só dizer. Very Happy ,  abraços

_________________

Voar, triunfo da evolução
Edenio Rodrigues
avatar
Inventor
Parceiros
Parceiros

Masculino
Inscrito em : 07/12/2010
Mensagens : 4208
Reputação : 429
Idade : 73
Simulador preferido : FS2004
Emprego/lazer : Simulação, energia solar, hidroponia
Nacionalidade : Brasil

Voltar ao Topo Ir em baixo

Re: Home cockpit Helicóptero

Mensagem por eduphn em Qui 09 Jul 2015, 00:24

Olá Edenio, sim, ainda persitiram as dúvidas quanto ao segundo movimento, o que faz com que o movimento da caixa da haste "principal" (maior), movimente a "segunda" haste (menor)? Te como postar uma foto ou outro vídeo (abusando de tua boa vontade) 45 graus a direita desse? Do lado que está a placa Stargate NG só que mais pra cá na "conexão" das duas caixas de movimento? Obrigado!

_________________
SO: Windows 7 Home Premium  64bits / MOBO: GA-B75M-D3H - Gigabyte / PROC: Intel i5 3570 3.4Ghz / M.RAM: 8GB (2 x 4GB) Corsair Vengeance DDR3 1600Mhz
GPU: GTX1060 Galax OC / SSD: Sandisk Plus 240Gb / HD: Seagate 500Gb / FONTE: CX 430w Plus Bronze

SIMULADOR: X-Plane 10 | Prepar3D

eduphn
Tenente-Coronel
Tenente-Coronel

Masculino
Inscrito em : 20/04/2011
Mensagens : 961
Reputação : 41
Idade : 37
Simulador preferido : X-Plane 10
Nacionalidade : Brasil

Voltar ao Topo Ir em baixo

Re: Home cockpit Helicóptero

Mensagem por Inventor em Qui 09 Jul 2015, 12:13

eduphn escreveu:Olá Edenio, sim, ainda persitiram as dúvidas quanto ao segundo movimento, o que faz com que o movimento da caixa da haste "principal" (maior), movimente a "segunda" haste (menor)? Te como postar uma foto ou outro vídeo (abusando de tua boa vontade) 45 graus a direita desse? Do lado que está a placa Stargate NG só que mais pra cá na "conexão" das duas caixas de movimento? Obrigado!
Olá amigo, bom dia thumbsup

Sintam-se a vontade para perguntar qualquer coisa.
Nos sentimos realizados quando aproveitam algum detalhe.
Esse primeiro prototipo serve apenas para materializar uma ideia.
A partir dele podemos verificar os pontos positivos e principalmente os pontos negativos, para serem refinados.

Respondendo a sua pergunta, vejam a opção utilizada para atingir o nosso objetivo:




Os parafusos fixam o tubo quadrado no eixo de alumínio e este na caixa do primeiro estagio.



Como podem observar, as rachaduras no MDF indicam os pontos de pouca resistência do material, para determinado esforço.
Requerendo portanto a sua substituição do MDF de 9 mm de espessura por outro de 15 mm.

Estamos ainda na fase experimental.
Entretanto os bons resultados já obtidos, nos animam a seguir adiante. Very Happy ,  abraços

_________________

Voar, triunfo da evolução
Edenio Rodrigues
avatar
Inventor
Parceiros
Parceiros

Masculino
Inscrito em : 07/12/2010
Mensagens : 4208
Reputação : 429
Idade : 73
Simulador preferido : FS2004
Emprego/lazer : Simulação, energia solar, hidroponia
Nacionalidade : Brasil

Voltar ao Topo Ir em baixo

Re: Home cockpit Helicóptero

Mensagem por eduphn em Sex 10 Jul 2015, 13:30

Nossa, devo ser muito burro em DIY, não é possível pois mesmo vendo ainda não entendi como é feito o segundo movimento Edenio. Vejo que o tubo que transpassa a segunda (menor) haste, está ligado a caixa do primeiro movimento, porém como ele gira (se consequentemente gira a haste menor do segundo movimento)? Quando a caixa movimenta o tubo gira? É isso?

Em tempos, aonde você sugere comprar (na internet se é que você compra pela internet) essas placas de metal, as molas, os tubos, as hastes de alumínio...?

Obrigado mesmo pela paciência! thumbsup

_________________
SO: Windows 7 Home Premium  64bits / MOBO: GA-B75M-D3H - Gigabyte / PROC: Intel i5 3570 3.4Ghz / M.RAM: 8GB (2 x 4GB) Corsair Vengeance DDR3 1600Mhz
GPU: GTX1060 Galax OC / SSD: Sandisk Plus 240Gb / HD: Seagate 500Gb / FONTE: CX 430w Plus Bronze

SIMULADOR: X-Plane 10 | Prepar3D

eduphn
Tenente-Coronel
Tenente-Coronel

Masculino
Inscrito em : 20/04/2011
Mensagens : 961
Reputação : 41
Idade : 37
Simulador preferido : X-Plane 10
Nacionalidade : Brasil

Voltar ao Topo Ir em baixo

Re: Home cockpit Helicóptero

Mensagem por Inventor em Sex 10 Jul 2015, 19:55

eduphn escreveu:  Quando a caixa movimenta o tubo gira? É isso?

Em tempos, aonde você sugere comprar (na internet se é que você compra pela internet) essas placas de metal, as molas, os tubos, as hastes de alumínio...?

Obrigado mesmo pela paciência! thumbsup

Olá amigo, respondendo as suas perguntas:
a) Exatamente, é isso mesmo  thumbsup

b) Nós adquirimos os perfis de alumínio em varas com 6 metros de comprimento, nos revendedores.
Entretanto é um inconveniente para quem precisa utilizar pequenos pedaços.
Mas você pode conseguir as sobras produzidas pelos fabricantes de Esquadrias de alumínio, talvez mediante uma gorjetinha.  wink

c) As molas podem serem adquirida nas lojas de auto peças (molas do carburador do Fusca)

As duvidas são naturais.  E as vezes temos dificuldade de responder com clareza.
Mas peço que insistam até conseguirem entender tudo. thumbsup

Iniciamos a construção do segundo prototipo, corrigindo os pontos fracos.
Tentaremos ir mostrando a nova montagem, passo a passo.
Entretanto, aconselho a só iniciarem a construção, após a aprovação desse segundo prototipo.



medidas em centímetro.
MDF de 15 mm

Para obter o melhor funcionamento, é preciso caprichar nas furações.
Elas precisam ficarem perpendiculares e alinhadas entre as peças.

Hoje adquirimos o tubo de 25mm pvc cola e 4 curvas para construir o Manche do Cíclico, a ser acoplado no Gimbal.
O Handgrip  deverá ser moldado em MDF,  massa plástica e massa rápida  thumbsup ,  abraços

_________________

Voar, triunfo da evolução
Edenio Rodrigues
avatar
Inventor
Parceiros
Parceiros

Masculino
Inscrito em : 07/12/2010
Mensagens : 4208
Reputação : 429
Idade : 73
Simulador preferido : FS2004
Emprego/lazer : Simulação, energia solar, hidroponia
Nacionalidade : Brasil

Voltar ao Topo Ir em baixo

Re: Home cockpit Helicóptero

Mensagem por eduphn em Sex 10 Jul 2015, 20:44

Então tá bom, vou esperar vocês homologarem o que até então é só protótipo, para só então iniciar a construção. Eu me empolguei e acabei gastando o dinheiro da Stargate NG numa furadeira/Parafusadeira, mas até ter o primeiro projeto do cíclico disponível, terei a grana de novo. Obrigado e nos mantenha informados.

Em tempos, fiz o cíclico com uns PVC e juntas que tinha por aqui, fiz o cíclico do R22/44/66, só que o PVC era de 32mm e ficou um pouco grande. Vou tirar fotos e posto aqui.


Perambulando na net, olha o que encontrei pessoal... https://www.youtube.com/watch?v=DYrKXdngIdI happy yes

_________________
SO: Windows 7 Home Premium  64bits / MOBO: GA-B75M-D3H - Gigabyte / PROC: Intel i5 3570 3.4Ghz / M.RAM: 8GB (2 x 4GB) Corsair Vengeance DDR3 1600Mhz
GPU: GTX1060 Galax OC / SSD: Sandisk Plus 240Gb / HD: Seagate 500Gb / FONTE: CX 430w Plus Bronze

SIMULADOR: X-Plane 10 | Prepar3D

eduphn
Tenente-Coronel
Tenente-Coronel

Masculino
Inscrito em : 20/04/2011
Mensagens : 961
Reputação : 41
Idade : 37
Simulador preferido : X-Plane 10
Nacionalidade : Brasil

Voltar ao Topo Ir em baixo

Re: Home cockpit Helicóptero

Mensagem por eduphn em Sab 11 Jul 2015, 22:28

As fotos...

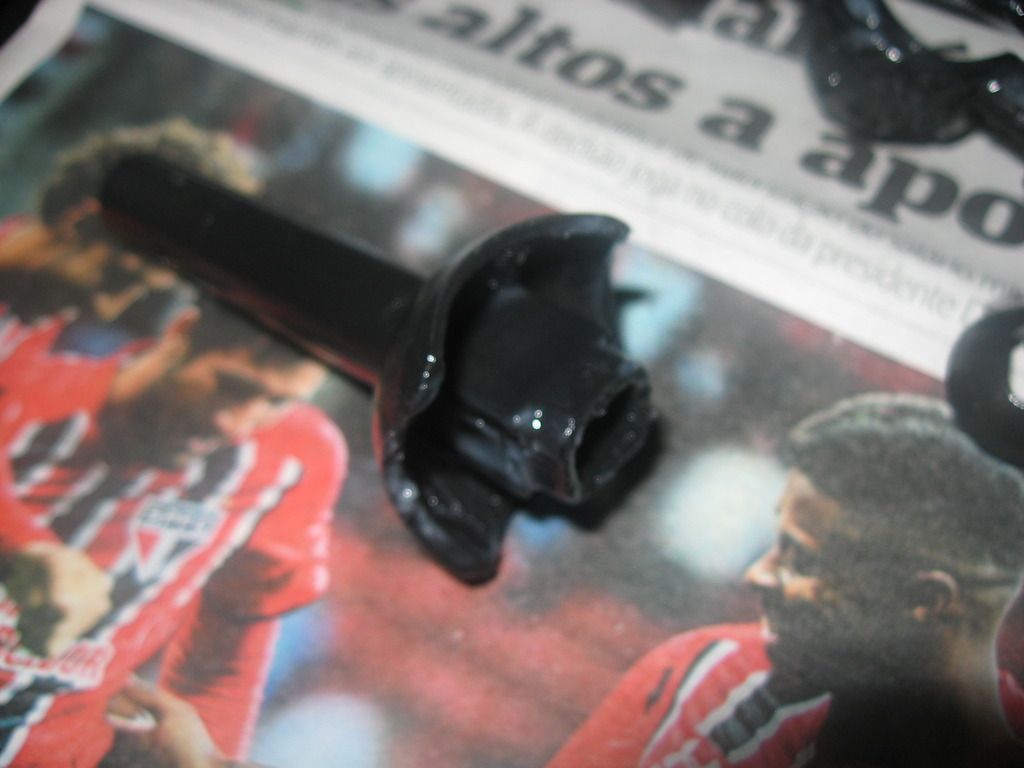

Solução MadCatz Cyborg V1

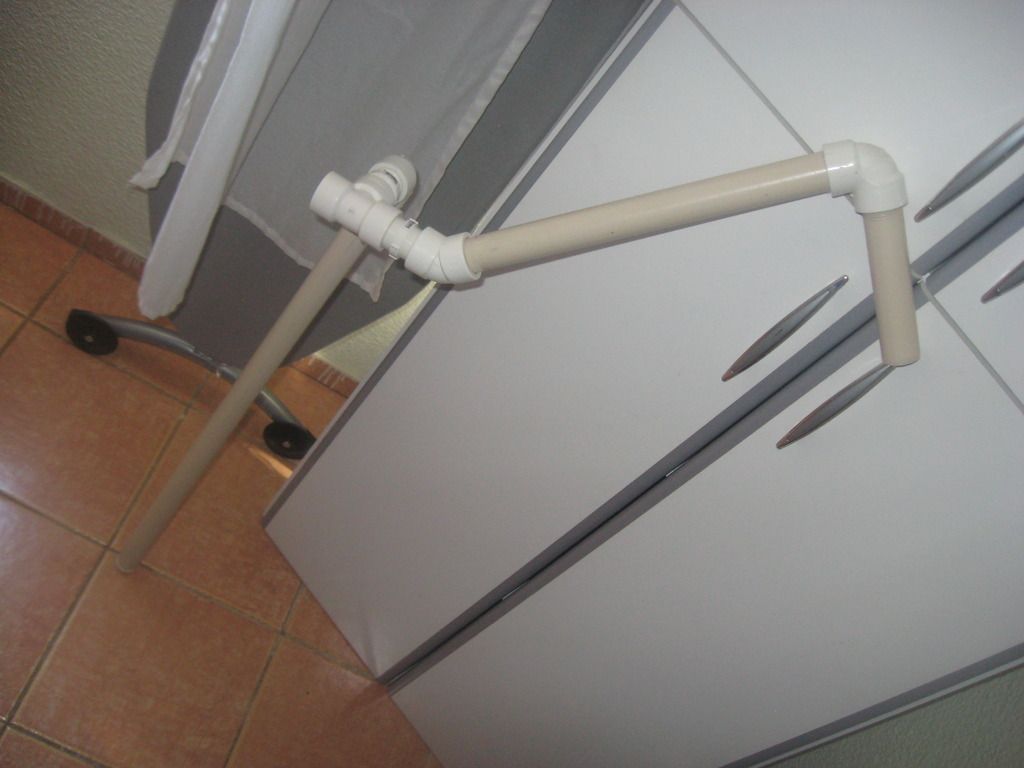

Cíclico Robinson PVC lol








É isso por enquanto! thumbsup

_________________
SO: Windows 7 Home Premium  64bits / MOBO: GA-B75M-D3H - Gigabyte / PROC: Intel i5 3570 3.4Ghz / M.RAM: 8GB (2 x 4GB) Corsair Vengeance DDR3 1600Mhz
GPU: GTX1060 Galax OC / SSD: Sandisk Plus 240Gb / HD: Seagate 500Gb / FONTE: CX 430w Plus Bronze

SIMULADOR: X-Plane 10 | Prepar3D

eduphn
Tenente-Coronel
Tenente-Coronel

Masculino
Inscrito em : 20/04/2011
Mensagens : 961
Reputação : 41
Idade : 37
Simulador preferido : X-Plane 10
Nacionalidade : Brasil

Voltar ao Topo Ir em baixo

Re: Home cockpit Helicóptero

Mensagem por Inventor em Sab 11 Jul 2015, 22:45

eduphn escreveu:Então tá bom, vou esperar vocês homologarem o que até então é só protótipo, para só então iniciar a construção. Eu me empolguei e acabei gastando o dinheiro da Stargate NG numa furadeira/Parafusadeira, mas até ter o primeiro projeto do cíclico disponível, terei a grana de novo. Obrigado e nos mantenha informados.
Olá amigo, aguarde mais um pouco, mas não deixe passar a empolgação.  Yesyes

eduphn escreveu:Em tempos, fiz o cíclico com uns PVC e juntas que tinha por aqui, fiz o cíclico do R22/44/66, só que o PVC era de 32mm e ficou um pouco grande. Vou tirar fotos e posto aqui.
Escolhemos o tubo de 25mm porque achamos que ele é o mais próximo do ideal.  scratch


eduphn escreveu:Perambulando na net, olha o que encontrei pessoal... https://www.youtube.com/watch?v=DYrKXdngIdI happy yes
Sem duvida um belo mecanismo thumbsup


Passamos a Sexta e o Sábado enfurnado na "NASA", fazendo as mãos pensarem, empenhadas na construção do segundo prototipo.  thumbsup
E aproveitamos para mostrar algumas medidas, apenas para terem noções das dimensões da peças:






Naturalmente as dimensões da peças não são criticas.
Achamos que o mais importante é o alinhamento dos eixos de alumínio, para que os movimentos sejam suaves e sem folgas. E a escolha do ponto de acoplamento dos potenciômetros, pelos links de arame, de modo a aproveitar todo  o curso.

Nessa terça feira, deveremos plugar os potenciômetros na placa Stargate NG e reiniciar os testes Very Happy ,  abraços

_________________

Voar, triunfo da evolução
Edenio Rodrigues
avatar
Inventor
Parceiros
Parceiros

Masculino
Inscrito em : 07/12/2010
Mensagens : 4208
Reputação : 429
Idade : 73
Simulador preferido : FS2004
Emprego/lazer : Simulação, energia solar, hidroponia
Nacionalidade : Brasil

Voltar ao Topo Ir em baixo

Re: Home cockpit Helicóptero

Mensagem por eduphn em Sab 11 Jul 2015, 22:55

Empolgadíssimo com esse cíclico que a USBInterface está projetando!!! Obrigado por nos manter informados Edenio... E segue o show! thumbsup

_________________
SO: Windows 7 Home Premium  64bits / MOBO: GA-B75M-D3H - Gigabyte / PROC: Intel i5 3570 3.4Ghz / M.RAM: 8GB (2 x 4GB) Corsair Vengeance DDR3 1600Mhz
GPU: GTX1060 Galax OC / SSD: Sandisk Plus 240Gb / HD: Seagate 500Gb / FONTE: CX 430w Plus Bronze

SIMULADOR: X-Plane 10 | Prepar3D

eduphn
Tenente-Coronel
Tenente-Coronel

Masculino
Inscrito em : 20/04/2011
Mensagens : 961
Reputação : 41
Idade : 37
Simulador preferido : X-Plane 10
Nacionalidade : Brasil

Voltar ao Topo Ir em baixo

Re: Home cockpit Helicóptero

Mensagem por Inventor em Sex 17 Jul 2015, 12:07

eduphn escreveu:Empolgadíssimo com esse cíclico que a USBInterface está projetando!!! Obrigado por nos manter informados Edenio... E segue o show! thumbsup
Olá Cmtes, o espetáculo não pode parar  shame on you

Estamos promovendo um novo desafio aos apaixonados pelas maquinas voadoras.
E o Helicóptero no FS, é tão complicado de se controlar, estando mais para jogo porque depende mais da sorte, do que uma simulação onde o resultado pode ser previsto.
Mesmo com o realismo selecionado no Fácil, o jogo gera condições inusitadas e creio totalmente irreais como o efeito "pendulo" ou o interminável efeito "carrossel".  mad

O segundo prototipo está bem melhor do que o primeiro. Precisando apenas substituir um parafuso que fixa a união entre os dois estágios.
Os testes que temos feito demonstram grande docilidade nos movimentos do Cíclico.  thumbsup

Nossos testes tem sido executado com o Bell do FS2004. (Robson por enquanto, nem pensar)  damn
Constatamos que alguns controles são indispensáveis tais como:

O Cíclico com bastante articulação para poder coletar o máximo de variações dos sensores (potenciômetros).
Mapeamos os eixos X e Y em "ailerons" e "elevador".

O Throttle mapeado como "propellers"  confused

O Coletivo mapeado como "throttle"   confused
Achamos esquisito essas inversões, mas somente dessa maneira temos conseguido tentar simular.
Se existe outra maneira, por favor nos reportem.

E os pedais mapeado como  "rudder"
Com o "auto rudder" desativado.

Nos treinamentos temos nos dedicado até a exaustão da paciência nas  des-colagem estabilizada e no toque suave. (torquímetro entre 50 e 70)
Depois tentar des-colar,  girar 90° (certamente com os pedais) e pousar. Repetindo, até conseguir os 360º.
Escolham uma grande área, longe, mais muito longe mesmo, de quaisquer obstáculos  lol

Quem conseguir, acho que já pode pilotar o Helicóptero real    Yesyes ,  abraços

_________________

Voar, triunfo da evolução
Edenio Rodrigues
avatar
Inventor
Parceiros
Parceiros

Masculino
Inscrito em : 07/12/2010
Mensagens : 4208
Reputação : 429
Idade : 73
Simulador preferido : FS2004
Emprego/lazer : Simulação, energia solar, hidroponia
Nacionalidade : Brasil

Voltar ao Topo Ir em baixo

Re: Home cockpit Helicóptero

Mensagem por eduphn em Sex 17 Jul 2015, 13:27

Hilário seus reportes sobre os vôos... lol

O que me pergunto, apesar de que sai que carece de investimento em hardware e software, porque não focar na plataforma X-Plane com os helicópteros da DreamFoil, uma vez que o Lidimar e Conex, são colegas nossos do fórum e podem nos auxiliar quanto a comportamentos!? confused

_________________
SO: Windows 7 Home Premium  64bits / MOBO: GA-B75M-D3H - Gigabyte / PROC: Intel i5 3570 3.4Ghz / M.RAM: 8GB (2 x 4GB) Corsair Vengeance DDR3 1600Mhz
GPU: GTX1060 Galax OC / SSD: Sandisk Plus 240Gb / HD: Seagate 500Gb / FONTE: CX 430w Plus Bronze

SIMULADOR: X-Plane 10 | Prepar3D

eduphn
Tenente-Coronel
Tenente-Coronel

Masculino
Inscrito em : 20/04/2011
Mensagens : 961
Reputação : 41
Idade : 37
Simulador preferido : X-Plane 10
Nacionalidade : Brasil

Voltar ao Topo Ir em baixo

Re: Home cockpit Helicóptero

Mensagem por Inventor em Sex 17 Jul 2015, 14:06

eduphn escreveu:Hilário seus reportes sobre os vôos...  lol

O que me pergunto, apesar de que sai que carece de investimento em hardware e software, porque não focar na plataforma X-Plane com os helicópteros da DreamFoil, uma vez que o Lidimar e Conex, são colegas nossos do fórum e podem nos auxiliar quanto a comportamentos!? confused
Olá Eduphn, boa tarde amigo thumbsup
É, parece mesmo que tenho que catar uns cobres, lá no fundo do baú. Very Happy  , abraços

_________________

Voar, triunfo da evolução
Edenio Rodrigues
avatar
Inventor
Parceiros
Parceiros

Masculino
Inscrito em : 07/12/2010
Mensagens : 4208
Reputação : 429
Idade : 73
Simulador preferido : FS2004
Emprego/lazer : Simulação, energia solar, hidroponia
Nacionalidade : Brasil

Voltar ao Topo Ir em baixo

Re: Home cockpit Helicóptero

Mensagem por Flavio Ribeiro em Sex 17 Jul 2015, 20:31

Oi,

Como sempre estou desde o início acompanhando com muito interesse esse tópico.
A respeito do voo com helicoptero aprendi voar nas missões do FSX e com aeronaves mais caprichadas.

Posso indicar o AgustaWestland EH101 default do Flight Simulator X Acceleration ou melhor ainda esse aqui é uma versão free melhorada http://www.rikoooo.com/en/downloads/viewdownload/53/672. Ou ainda tentar uma versão paga (top).

Sobre a construção há um tempo tentei construir algo nesse sentido e me baseei num construtor gringo que documentou a construção de seu simulador de helicoptero. Tentei encontrar outra vez a página mas não consegui.

Outra coisa chata é que mesmo em cruzeiro o helicoptero precisa da atenção e presença constante do piloto ou ele cai. Aí fazer voos longos é cansativo. Mas tem alguns addons pagos que dispões de piloto automático que auxilia a manter o curso e a altitude e descansa o piloto é o caso do Agusta Westland AW109.

Considero válidas muitas dessas dicas confira: Como voar em helicópteros - Básico

Um abraço!

_________________
avatar
Flavio Ribeiro
Tenente-Coronel
Tenente-Coronel

Masculino
Inscrito em : 21/05/2012
Mensagens : 515
Reputação : 36
Idade : 37
Simulador preferido : FSX
Emprego/lazer : Historiador
Nacionalidade : Brasil

http://voandoemcasa.blogspot.com.br/

Voltar ao Topo Ir em baixo

Re: Home cockpit Helicóptero

Mensagem por eduphn em Sex 17 Jul 2015, 22:34

Boa dica de site Flavio, vou navegar por lá.

Quanto ao projeto que você estava construindo, o que impediu teu projeto de ser concluído?

E vamos até os pedais, pois não tem nada no mercado que seja acessível e atenda aos pedais para helicóptero.

O coletivo sinceramente o comercializado pela GS, tem um preço acessível e não creio que seja válido perder tempo construindo o que já existe acessível. thumbsup

_________________
SO: Windows 7 Home Premium  64bits / MOBO: GA-B75M-D3H - Gigabyte / PROC: Intel i5 3570 3.4Ghz / M.RAM: 8GB (2 x 4GB) Corsair Vengeance DDR3 1600Mhz
GPU: GTX1060 Galax OC / SSD: Sandisk Plus 240Gb / HD: Seagate 500Gb / FONTE: CX 430w Plus Bronze

SIMULADOR: X-Plane 10 | Prepar3D

eduphn
Tenente-Coronel
Tenente-Coronel

Masculino
Inscrito em : 20/04/2011
Mensagens : 961
Reputação : 41
Idade : 37
Simulador preferido : X-Plane 10
Nacionalidade : Brasil

Voltar ao Topo Ir em baixo

Re: Home cockpit Helicóptero

Mensagem por Flavio Ribeiro em Sab 18 Jul 2015, 13:40

eduphn escreveu:
Quanto ao projeto que você estava construindo, o que impediu teu projeto de ser concluído?

Estava morando em casa alugada e pequena! Não havia espaço nem para usar fixo nem para ficar desmontando e guardando.
Moro agora em casa própria. Mas preciso concluir algumas reformas para ter meu cantinho, minha caverna.

Um abraço!

_________________
avatar
Flavio Ribeiro
Tenente-Coronel
Tenente-Coronel

Masculino
Inscrito em : 21/05/2012
Mensagens : 515
Reputação : 36
Idade : 37
Simulador preferido : FSX
Emprego/lazer : Historiador
Nacionalidade : Brasil

http://voandoemcasa.blogspot.com.br/

Voltar ao Topo Ir em baixo

Re: Home cockpit Helicóptero

Mensagem por eduphn em Sab 18 Jul 2015, 14:12

Flavio Ribeiro escreveu:
eduphn escreveu:
Quanto ao projeto que você estava construindo, o que impediu teu projeto de ser concluído?

Estava morando em casa alugada e pequena! Não havia espaço nem para usar fixo nem para ficar desmontando e guardando.
Moro agora em casa própria. Mas preciso concluir algumas reformas para ter meu cantinho, minha caverna.

Um abraço!

Ah sim, eu também estou me virando aqui no apertamento para esconder as tralhas de modo que não fique incomodando a esposa! Mas estou animado com a idéia em tempos de DIY, então vamos levando... thumbsup

Em referência ao piloto automático, eu sinceramente não considero fazer vôo acima de 1h00, que seria um trajeto offshore por exemplo, então dá para aguentar sem PA. Agora na fase que estou, vou demorar um bom tempo até ter domindo um "simples" R22 da DreamFoil... Amor

_________________
SO: Windows 7 Home Premium  64bits / MOBO: GA-B75M-D3H - Gigabyte / PROC: Intel i5 3570 3.4Ghz / M.RAM: 8GB (2 x 4GB) Corsair Vengeance DDR3 1600Mhz
GPU: GTX1060 Galax OC / SSD: Sandisk Plus 240Gb / HD: Seagate 500Gb / FONTE: CX 430w Plus Bronze

SIMULADOR: X-Plane 10 | Prepar3D

eduphn
Tenente-Coronel
Tenente-Coronel

Masculino
Inscrito em : 20/04/2011
Mensagens : 961
Reputação : 41
Idade : 37
Simulador preferido : X-Plane 10
Nacionalidade : Brasil

Voltar ao Topo Ir em baixo

Re: Home cockpit Helicóptero

Mensagem por eduphn em Qui 23 Jul 2015, 00:16

E como vai o andamento do Gimbal Edenio? assobiar

eduphn
Tenente-Coronel
Tenente-Coronel

Masculino
Inscrito em : 20/04/2011
Mensagens : 961
Reputação : 41
Idade : 37
Simulador preferido : X-Plane 10
Nacionalidade : Brasil

Voltar ao Topo Ir em baixo

Re: Home cockpit Helicóptero

Mensagem por Inventor em Qui 23 Jul 2015, 10:36

eduphn escreveu:E como vai o andamento do Gimbal Edenio? assobiar
Olá amigos, bom dia thumbsup

A "fantástica fabrica das Stargates",  por conta da "promoção" http://www.voovirtual.com/t38649-placa-stargate-com-desconto
Está consumindo todo o tempo, do aposentado "mais ocupado do mundo". lol

Tivemos que dar uma paradinha nos nossos projetos.damn
Mas enquanto isso, as "mãos" já estão pensando, na construção da base, para agregar; O Cíclico, o Coletivo e os Pedais.  Very Happy  ,  abraços

_________________

Voar, triunfo da evolução
Edenio Rodrigues
avatar
Inventor
Parceiros
Parceiros

Masculino
Inscrito em : 07/12/2010
Mensagens : 4208
Reputação : 429
Idade : 73
Simulador preferido : FS2004
Emprego/lazer : Simulação, energia solar, hidroponia
Nacionalidade : Brasil

Voltar ao Topo Ir em baixo

Re: Home cockpit Helicóptero

Mensagem por eduphn em Qui 23 Jul 2015, 21:55

Edenio, os tubos (redondo e quadrado) que você utiliza, são galvanizados, de alumínio, de ferro...???

_________________
SO: Windows 7 Home Premium  64bits / MOBO: GA-B75M-D3H - Gigabyte / PROC: Intel i5 3570 3.4Ghz / M.RAM: 8GB (2 x 4GB) Corsair Vengeance DDR3 1600Mhz
GPU: GTX1060 Galax OC / SSD: Sandisk Plus 240Gb / HD: Seagate 500Gb / FONTE: CX 430w Plus Bronze

SIMULADOR: X-Plane 10 | Prepar3D

eduphn
Tenente-Coronel
Tenente-Coronel

Masculino
Inscrito em : 20/04/2011
Mensagens : 961
Reputação : 41
Idade : 37
Simulador preferido : X-Plane 10
Nacionalidade : Brasil

Voltar ao Topo Ir em baixo

Re: Home cockpit Helicóptero

Mensagem por Inventor em Sex 24 Jul 2015, 09:53

eduphn escreveu:Edenio, os tubos (redondo e quadrado) que você utiliza, são galvanizados, de alumínio, de ferro...???
Olá amigos, bom dia thumbsup
Temos usado tubos/barras chata/cantoneiras, de aço galvanizados e também de alumínio natural e/ou anodizado.
Aconselho a usar o alumínio, por ser mais fácil de cortar e furar. thumbsup ,  abraços

_________________

Voar, triunfo da evolução
Edenio Rodrigues
avatar
Inventor
Parceiros
Parceiros

Masculino
Inscrito em : 07/12/2010
Mensagens : 4208
Reputação : 429
Idade : 73
Simulador preferido : FS2004
Emprego/lazer : Simulação, energia solar, hidroponia
Nacionalidade : Brasil

Voltar ao Topo Ir em baixo

Re: Home cockpit Helicóptero

Mensagem por eduphn em Sex 24 Jul 2015, 13:27

Muito obrigado, foi justamente isso que vi, que o galvanizado deve dar um trabalhinho para fazer furos, porém o de aluminio será que segura o tranco do peso de um cíclico ainda que de PVC? O que poderia nos passar com tua expertise?

_________________
SO: Windows 7 Home Premium  64bits / MOBO: GA-B75M-D3H - Gigabyte / PROC: Intel i5 3570 3.4Ghz / M.RAM: 8GB (2 x 4GB) Corsair Vengeance DDR3 1600Mhz
GPU: GTX1060 Galax OC / SSD: Sandisk Plus 240Gb / HD: Seagate 500Gb / FONTE: CX 430w Plus Bronze

SIMULADOR: X-Plane 10 | Prepar3D

eduphn
Tenente-Coronel
Tenente-Coronel

Masculino
Inscrito em : 20/04/2011
Mensagens : 961
Reputação : 41
Idade : 37
Simulador preferido : X-Plane 10
Nacionalidade : Brasil

Voltar ao Topo Ir em baixo

Re: Home cockpit Helicóptero

Mensagem por Inventor em Sex 24 Jul 2015, 13:53

eduphn escreveu:Muito obrigado, foi justamente isso que vi, que o galvanizado deve dar um trabalhinho para fazer furos, porém o de aluminio será que segura o tranco do peso de um cíclico ainda que de PVC? O que poderia nos passar com tua expertise?
Acho que sim thumbsup ,  abraços

_________________

Voar, triunfo da evolução
Edenio Rodrigues
avatar
Inventor
Parceiros
Parceiros

Masculino
Inscrito em : 07/12/2010
Mensagens : 4208
Reputação : 429
Idade : 73
Simulador preferido : FS2004
Emprego/lazer : Simulação, energia solar, hidroponia
Nacionalidade : Brasil

Voltar ao Topo Ir em baixo

Re: Home cockpit Helicóptero

Mensagem por eduphn em Sex 24 Jul 2015, 19:42

Então vou tomar a liberdade de pegar o projeto Gimbal aonde parou e construí-lo aqui, qualquer dúvida ou melhoria vou postando aqui... Obrigado Inventor!

_________________
SO: Windows 7 Home Premium  64bits / MOBO: GA-B75M-D3H - Gigabyte / PROC: Intel i5 3570 3.4Ghz / M.RAM: 8GB (2 x 4GB) Corsair Vengeance DDR3 1600Mhz
GPU: GTX1060 Galax OC / SSD: Sandisk Plus 240Gb / HD: Seagate 500Gb / FONTE: CX 430w Plus Bronze

SIMULADOR: X-Plane 10 | Prepar3D

eduphn
Tenente-Coronel
Tenente-Coronel

Masculino
Inscrito em : 20/04/2011
Mensagens : 961
Reputação : 41
Idade : 37
Simulador preferido : X-Plane 10
Nacionalidade : Brasil

Voltar ao Topo Ir em baixo

Re: Home cockpit Helicóptero

Mensagem por Inventor em Seg 03 Ago 2015, 10:14

Olá Eduphn, bom dia amigo thumbsup
Então como está se virando na construção do Gimbal ?

Quanto aos potenciômetros deslizantes, adquira o de 4,5 cm - 10Kohms linear. Para poder obter o máximo do seu curso.

Tão logo consigamos por em dia os pedidos das Stargate NG, voltaremos a dedicar algum tempo, ao nosso projeto.  yes ,  abraços

_________________

Voar, triunfo da evolução
Edenio Rodrigues
avatar
Inventor
Parceiros
Parceiros

Masculino
Inscrito em : 07/12/2010
Mensagens : 4208
Reputação : 429
Idade : 73
Simulador preferido : FS2004
Emprego/lazer : Simulação, energia solar, hidroponia
Nacionalidade : Brasil

Voltar ao Topo Ir em baixo

Página 2 de 4 Anterior  1, 2, 3, 4  Seguinte

Ver o tópico anterior Ver o tópico seguinte Voltar ao Topo



Permissão deste fórum:
Você não pode responder aos tópicos neste fórum
