Mensagem por Edenio Rodrigues em Qua 12 Ago 2020, 14:09

O iminente lançamento do MSFS 2020, atiçaram o Tico e o Teco com a cumplicidade de mãos ociosas do
"fique em casa", a iniciar a construção de mais um mini-cockpit de mesa.
Agora   inspirado  na família Boeing. thumbsup

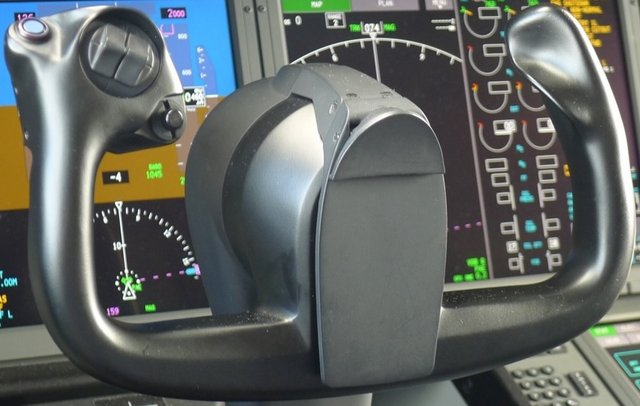

O desafio inicial será reproduzir o mais fiel possível,  esse atualíssimo Yoke:   Yesyes

Projeto Mini-Cockpit Boeing Boeing787

Pretendo reproduzir com as dimensões minima necessária para uma boa pegada. scratch

Então vamos em frente, Smile ,  abraços

_________________
Projeto Mini-Cockpit Boeing Novoicaro
Voar, triunfo da evolução
Stargate - https://usbi.tech/
Edenio Rodrigues
Edenio Rodrigues
Tenente-Brigadeiro
Tenente-Brigadeiro

Masculino
Inscrito em : 07/12/2010
Mensagens : 4547
Reputação : 473
Idade : 76
Simulador preferido : P3D
Emprego/lazer : Simulação, energia solar, hidroponia
Nacionalidade : Brasil

Voltar ao Topo Ir em baixo

Projeto Mini-Cockpit Boeing Empty Re: Projeto Mini-Cockpit Boeing

Mensagem por lclaudio2k11 em Qua 12 Ago 2020, 15:37

Sucesso happy

_________________
_________________
Placa-mãe Gigabyte Z490 AORUS PRO AX, Processador Intel Core i9-10900K Cache 20MB 3.7GHz, Placa de Vídeo EVGA NVIDIA GeForce RTX 2080 Super XC Ultra Overclocked 8GB GDDR6, Memória HyperX Predator RGB 32GB (4x8GB) 2933MHz DDR4, SSD Samsung 970 EVO Plus 1TB M.2 NVMe Leitura 3500MB/s Gravação 3300MB/s, SSD Kingston A400 960GB SATA Leitura 500MB/s Gravação 450MB/s, Fonte Corsair 850W 80 Plus Gold Modular RMx, Water Cooler Anti-leak Gammaxx L240t Azul 240mm
lclaudio2k11
lclaudio2k11
Major
Major

Masculino
Inscrito em : 11/03/2011
Mensagens : 363
Reputação : 17
Idade : 62
Nacionalidade : Brasil

Voltar ao Topo Ir em baixo

Projeto Mini-Cockpit Boeing Empty Re: Projeto Mini-Cockpit Boeing

Mensagem por moser em Qui 13 Ago 2020, 09:58

Excelente ideia Yesyes
Ficamos no aguardo dos avanços!

Um abraço!
moser
moser
Capitão
Capitão

Masculino
Inscrito em : 26/12/2013
Mensagens : 170
Reputação : 16
Idade : 34
Simulador preferido : x-plane, FSX
Nacionalidade : Brasil

Voltar ao Topo Ir em baixo

Projeto Mini-Cockpit Boeing Empty Re: Projeto Mini-Cockpit Boeing

Mensagem por vguelis em Seg 17 Ago 2020, 12:46

Boaa, vou acompanhar...

_________________
Vinicius Guelis
_______________
Specs: CPU: Intel Core i7 8700k | GPU: ASUS GeForce GTX 1070 Dual 8GB OC 256-bit | MoBo: Gigabit AORUS Gaming Z370M | OS: Win10 Pro 64bit | RAM: 16GB 2x8GB DDR4-2400MHz | SSD: 480GB Kingston SATA  | HD: 2x WD 1TB RAID 0 | WaterCooler: Corsair H150i PRO RGB | Case: Gabinete Sharkoon |
vguelis
vguelis
Segundo-Tenente
Segundo-Tenente

Masculino
Inscrito em : 14/05/2010
Mensagens : 18
Reputação : 0
Idade : 33
Simulador preferido : Prepar3D
Emprego/lazer : Empresário
Nacionalidade : Brasil

Voltar ao Topo Ir em baixo

Projeto Mini-Cockpit Boeing Empty Re: Projeto Mini-Cockpit Boeing

Mensagem por andre_sp em Seg 17 Ago 2020, 14:55

Excelente! Very Happy

_________________
A vantagem da honestidade é que a concorrência é pequena.
andre_sp
andre_sp
Moderador
Moderador

Masculino
Inscrito em : 26/08/2009
Mensagens : 11647
Reputação : 1087
Idade : 51
Simulador preferido : FSX
Emprego/lazer : Aviação
Nacionalidade : Brasil

Voltar ao Topo Ir em baixo

Projeto Mini-Cockpit Boeing Empty Re: Projeto Mini-Cockpit Boeing

Mensagem por luisxv em Ter 18 Ago 2020, 13:39

Edenio Rodrigues escreveu:O iminente lançamento do MSFS 2020, atiçaram o Tico e o Teco com a cumplicidade de mãos ociosas do
"fique em casa", a iniciar a construção de mais um mini-cockpit de mesa.
Agora   inspirado  na família Boeing. thumbsup
O desafio inicial será reproduzir o mais fiel possível,  esse atualíssimo Yoke:   Yesyes

Projeto Mini-Cockpit Boeing Boeing787

Pretendo reproduzir com as dimensões minima necessária para uma boa pegada. scratch

Então vamos em frente, Smile ,  abraços
Boa Edenio!
Que tal a ideia de fazer um yoke plugin para substituir o original da Saitek? Fica a dica!
Abraços!

_________________
Luís Leite - https://www.youtube.com/channel/UCWIc4GKYrujHiVfEE-66YTg?view_as=subscriber
Osasco/SP
Projeto Mini-Cockpit Boeing 134632
_________________
Equipamentos:
- Desktop:
                Placa Mãe...........: ASUS RAMPAGE IV EXTREME
                Processador........: Intel Core i7-4960K 4.5GHz
                Memória RAM.....: 32GB DDR3 1833MHz
                Placa de Vídeo....: ASUS GeForce RTX 2800Ti 11GB RAM
                SIst. Operacional.: Windows 10 Pro 64 bits PTBr

- Monitores:
                1 LG 22" Wide - 1 LG 22" IPS LED Wide - 1 HP LA1905wg 19" Wide

- Controles de Voo:
                Saitek Pro Flight Yoke System - Saitek Pro Flight Rudder Pedals

- Flight Sims:
                FS2002, FS2004, FSX, FSX-SE, Prepar3D v4.x v5.x e X-Plane 11.50r2, FS2020 (in freeze!)
luisxv
luisxv
Capitão
Capitão

Masculino
Inscrito em : 02/03/2011
Mensagens : 170
Reputação : 12
Idade : 58
Simulador preferido : X-Plane 11
Emprego/lazer : Analista de Sistemas / Piloto Virtual
Nacionalidade : Brasil

https://www.youtube.com/channel/UCWIc4GKYrujHiVfEE-66YTg?view_as

Voltar ao Topo Ir em baixo

Projeto Mini-Cockpit Boeing Empty Re: Projeto Mini-Cockpit Boeing

Mensagem por Edenio Rodrigues em Ter 18 Ago 2020, 18:46

Olá amigos, boa noite  thumbsup
Muito obrigado a todos pelo indispensável apoio e a sugestão de fornecer o Yoke para plugar. reverencia

Tenho tentado reproduzir o Yoke o mais semelhante possível com a foto original.

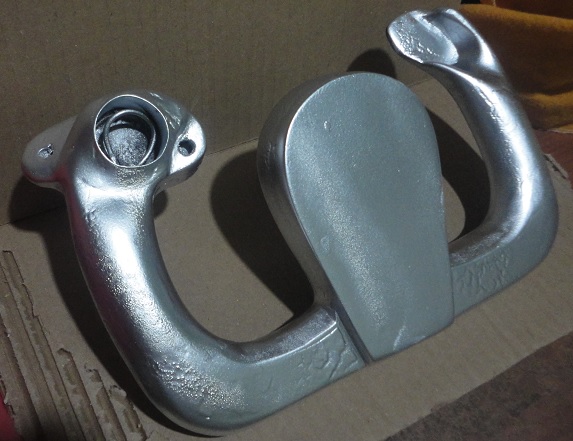

Vejam uma previa do andamento dos serviços:

Projeto Mini-Cockpit Boeing Previayoke

Apliquei uma camada de tinta para vislumbrar as imperfeições.
Como podem observar ainda falta muuuita lixa.  damn
Pretendo finalizar na cor preto brilhante.

Vamos adiante. Smile ,  abraços

_________________
Projeto Mini-Cockpit Boeing Novoicaro
Voar, triunfo da evolução
Stargate - https://usbi.tech/
Edenio Rodrigues
Edenio Rodrigues
Tenente-Brigadeiro
Tenente-Brigadeiro

Masculino
Inscrito em : 07/12/2010
Mensagens : 4547
Reputação : 473
Idade : 76
Simulador preferido : P3D
Emprego/lazer : Simulação, energia solar, hidroponia
Nacionalidade : Brasil

Voltar ao Topo Ir em baixo

Projeto Mini-Cockpit Boeing Empty Re: Projeto Mini-Cockpit Boeing

Mensagem por Edenio Rodrigues em Dom 23 Ago 2020, 13:54

Depois de corrigir vários detalhes, foi aplicado uma camada de tinta para observar as falhas.

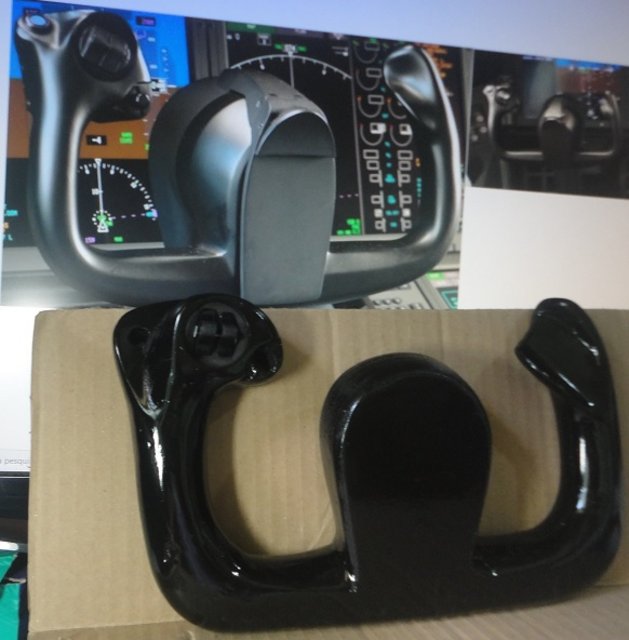

Atual estagio do protótipo em comparação com a foto original:

Projeto Mini-Cockpit Boeing Boeing-787-4

O Yoke original é uma verdadeira obra de arte. Muito rico em detalhes a conciliar.
A tarefa proposta é muito mais complicada do que inicialmente imaginava. damn
Mas a saga em busca da semelhança continua.

Cada porção de massa plastica aplicada e seus respectivos arredondamentos, aumentam ainda mais o entusiasmo
pela conclusão bem sucedida.  Yesyes

Então vamos em frente. Smile ,  abraços

_________________
Projeto Mini-Cockpit Boeing Novoicaro
Voar, triunfo da evolução
Stargate - https://usbi.tech/
Edenio Rodrigues
Edenio Rodrigues
Tenente-Brigadeiro
Tenente-Brigadeiro

Masculino
Inscrito em : 07/12/2010
Mensagens : 4547
Reputação : 473
Idade : 76
Simulador preferido : P3D
Emprego/lazer : Simulação, energia solar, hidroponia
Nacionalidade : Brasil

Voltar ao Topo Ir em baixo

Projeto Mini-Cockpit Boeing Empty Re: Projeto Mini-Cockpit Boeing

Mensagem por Edenio Rodrigues em Qua 26 Ago 2020, 18:34

Após diversas correções na tentativa de obter a máxima semelhança possível com o original,

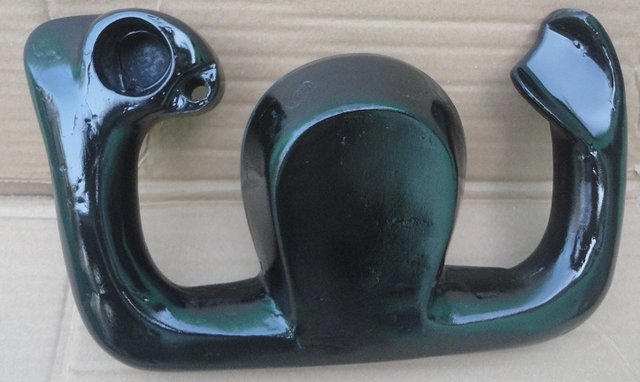

esse é o atual estagio do protótipo:

Projeto Mini-Cockpit Boeing Boeing-5

Cada vez mais próximo da finalização, ainda persistem algumas falhas a serem corrigidas.

Não estou satisfeito com a cor preto brilhante.  shame on you
Vou experimentar a cor cinza escuro para ver se fica mais condizente.  scratch

Paralelamente ao refino do Yoke, vou iniciar a confecção do cabeçote que será acoplado a uma coluna reduzida.

Vamos adiante. Smile ,  abraços

_________________
Projeto Mini-Cockpit Boeing Novoicaro
Voar, triunfo da evolução
Stargate - https://usbi.tech/
Edenio Rodrigues
Edenio Rodrigues
Tenente-Brigadeiro
Tenente-Brigadeiro

Masculino
Inscrito em : 07/12/2010
Mensagens : 4547
Reputação : 473
Idade : 76
Simulador preferido : P3D
Emprego/lazer : Simulação, energia solar, hidroponia
Nacionalidade : Brasil

Voltar ao Topo Ir em baixo

Projeto Mini-Cockpit Boeing Empty Re: Projeto Mini-Cockpit Boeing

Mensagem por lclaudio2k11 em Qua 26 Ago 2020, 20:02

luisxv escreveu:
Edenio Rodrigues escreveu:O iminente lançamento do MSFS 2020, atiçaram o Tico e o Teco com a cumplicidade de mãos ociosas do
"fique em casa", a iniciar a construção de mais um mini-cockpit de mesa.
Agora   inspirado  na família Boeing. thumbsup
O desafio inicial será reproduzir o mais fiel possível,  esse atualíssimo Yoke:   Yesyes

Projeto Mini-Cockpit Boeing Boeing787

Pretendo reproduzir com as dimensões minima necessária para uma boa pegada. scratch

Então vamos em frente, Smile ,  abraços
Boa Edenio!
Que tal a ideia de fazer um yoke plugin para substituir o original da Saitek? Fica a dica!
Abraços!

Seria muito bem vinda essa ideia...

_________________
_________________
Placa-mãe Gigabyte Z490 AORUS PRO AX, Processador Intel Core i9-10900K Cache 20MB 3.7GHz, Placa de Vídeo EVGA NVIDIA GeForce RTX 2080 Super XC Ultra Overclocked 8GB GDDR6, Memória HyperX Predator RGB 32GB (4x8GB) 2933MHz DDR4, SSD Samsung 970 EVO Plus 1TB M.2 NVMe Leitura 3500MB/s Gravação 3300MB/s, SSD Kingston A400 960GB SATA Leitura 500MB/s Gravação 450MB/s, Fonte Corsair 850W 80 Plus Gold Modular RMx, Water Cooler Anti-leak Gammaxx L240t Azul 240mm
lclaudio2k11
lclaudio2k11
Major
Major

Masculino
Inscrito em : 11/03/2011
Mensagens : 363
Reputação : 17
Idade : 62
Nacionalidade : Brasil

Voltar ao Topo Ir em baixo

Projeto Mini-Cockpit Boeing Empty Re: Projeto Mini-Cockpit Boeing

Mensagem por Edenio Rodrigues em Dom 30 Ago 2020, 15:00

lclaudio2k11 escreveu:
luisxv escreveu:
Boa Edenio!
Que tal a ideia de fazer um yoke plugin para substituir o original da Saitek? Fica a dica!
Abraços!

Seria muito bem vinda essa ideia...
Olá lclaudio2k11, boa tarde amigo thumbsup
Muito obrigado em compartilhar a ideia.  reverencia
O Yoke será reproduzido em resina, então não haverá dificuldade em fornece-lo.
Entretanto não sei se o mecanismo do Saitek suportaria o peso da resina. E não sei como seria o acoplamento.
Enquanto isso, vamos em frente.  Smile ,  abraços


Noticias do nosso projeto.
O faz, desfaz e faz de novo, consumiu a semana inteira. O primeiro sempre consome muita mão de obra. damn
Tudo precisa ser criado e experimentado.

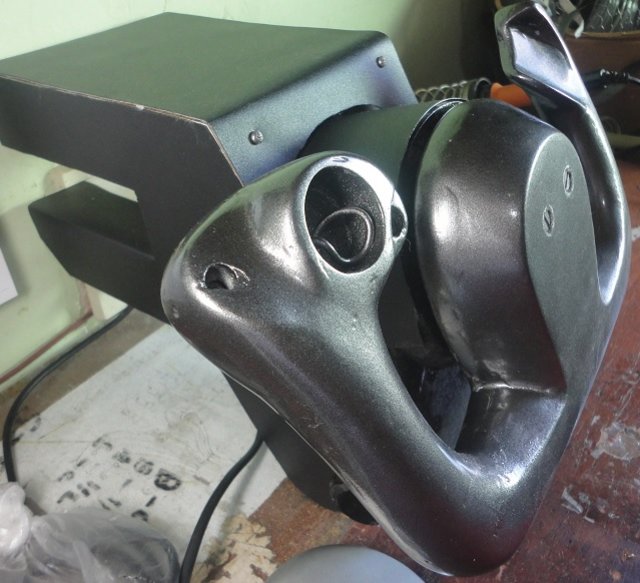

Entretanto houveram alguns avanços. Foram confeccionados o cabeçote com as molas centralizadoras e o suporte de mesa:

Projeto Mini-Cockpit Boeing B787cabe-ote

A rotação do Yoke está com aproximadamente 35° para cada lado.
O deslocamento máximo de puxar e empurrar limitei em 14 cm.
Acho que essas movimentações são suficientes para um Yoke de mesa.

A seguir será instalada a mola compensadora dos movimentos de puxar/empurrar, o potenciômetro rotativo B10K dos
Ailerons, o potenciômetro deslizante B10K do Elevador.
Plugar-los na placa controladora Stargate NX e iniciar os testes de funcionamento.

Vamos adiante.  Smile ,  abraços

_________________
Projeto Mini-Cockpit Boeing Novoicaro
Voar, triunfo da evolução
Stargate - https://usbi.tech/
Edenio Rodrigues
Edenio Rodrigues
Tenente-Brigadeiro
Tenente-Brigadeiro

Masculino
Inscrito em : 07/12/2010
Mensagens : 4547
Reputação : 473
Idade : 76
Simulador preferido : P3D
Emprego/lazer : Simulação, energia solar, hidroponia
Nacionalidade : Brasil

Voltar ao Topo Ir em baixo

Projeto Mini-Cockpit Boeing Empty Re: Projeto Mini-Cockpit Boeing

Mensagem por lclaudio2k11 em Dom 30 Ago 2020, 18:16

Está ficando muito legal reverencia

_________________
_________________
Placa-mãe Gigabyte Z490 AORUS PRO AX, Processador Intel Core i9-10900K Cache 20MB 3.7GHz, Placa de Vídeo EVGA NVIDIA GeForce RTX 2080 Super XC Ultra Overclocked 8GB GDDR6, Memória HyperX Predator RGB 32GB (4x8GB) 2933MHz DDR4, SSD Samsung 970 EVO Plus 1TB M.2 NVMe Leitura 3500MB/s Gravação 3300MB/s, SSD Kingston A400 960GB SATA Leitura 500MB/s Gravação 450MB/s, Fonte Corsair 850W 80 Plus Gold Modular RMx, Water Cooler Anti-leak Gammaxx L240t Azul 240mm
lclaudio2k11
lclaudio2k11
Major
Major

Masculino
Inscrito em : 11/03/2011
Mensagens : 363
Reputação : 17
Idade : 62
Nacionalidade : Brasil

Voltar ao Topo Ir em baixo

Projeto Mini-Cockpit Boeing Empty Re: Projeto Mini-Cockpit Boeing

Mensagem por MarcoAtSantiago em Seg 31 Ago 2020, 07:54

Edenio Rodrigues escreveu:
Projeto Mini-Cockpit Boeing B787cabe-ote
Vamos adiante.  Smile ,  abraços

Eita homi que gosta de dar ideias  assobiar  lol

Botei o olho e micróbio do serra-monta-cola já começou a se manifestar bounce

Parabéns pelo novo projeto thumbsup

_________________
https://plus.google.com/+MarcoAntonioSantiago

Não uso, não tenho e não sei nada de ORBx thumbsup
MarcoAtSantiago
MarcoAtSantiago
Tenente-Coronel
Tenente-Coronel

Masculino
Inscrito em : 23/04/2017
Mensagens : 546
Reputação : 60
Idade : 55
Nacionalidade : Brasil

Voltar ao Topo Ir em baixo

Projeto Mini-Cockpit Boeing Empty Re: Projeto Mini-Cockpit Boeing

Mensagem por Edenio Rodrigues em Dom 06 Set 2020, 10:20

lclaudio2k11 escreveu:Está ficando muito legal reverencia

MarcoAtSantiago escreveu:
Edenio Rodrigues escreveu:
Projeto Mini-Cockpit Boeing B787cabe-ote
Vamos adiante.  Smile ,  abraços

Eita homi que gosta de dar ideias  assobiar  lol

Botei o olho e micróbio do serra-monta-cola já começou a se manifestar bounce

Parabéns pelo novo projeto thumbsup

Muito obrigado caros amigos reverencia ,  abraços



Noticias do nosso projeto:
Depois de instalado os potenciômetros e plugar na placa controladora Stargate NX, foi  adicionada a mola compensadora do Yoke.
E assim foram iniciados os testes de funcionamento.

Os resultados obtidos estão amplamente satisfatórios. A  docilidade dos comandos permitiram até pousar visualmente no Santos Dumont
com o 737. Fato inédito para mim até então. espanto
Quanto aos demais refinamentos, eles estão temporariamente suspensos por conta da encomenda dessa belezura:

https://i.postimg.cc/VkKHBcqr/rudder2020platesq-C.jpg
Com 90% já construído, logo estarei disponível para continuar a desenvolver o nosso Mini Cockpit.

Vamos adiante. Smile ,  abraços

_________________
Projeto Mini-Cockpit Boeing Novoicaro
Voar, triunfo da evolução
Stargate - https://usbi.tech/
Edenio Rodrigues
Edenio Rodrigues
Tenente-Brigadeiro
Tenente-Brigadeiro

Masculino
Inscrito em : 07/12/2010
Mensagens : 4547
Reputação : 473
Idade : 76
Simulador preferido : P3D
Emprego/lazer : Simulação, energia solar, hidroponia
Nacionalidade : Brasil

Voltar ao Topo Ir em baixo

Projeto Mini-Cockpit Boeing Empty Re: Projeto Mini-Cockpit Boeing

Mensagem por Edenio Rodrigues em Dom 13 Set 2020, 16:22

Noticias do nosso projeto.
Como a encomenda da Belezura já foi enviada, fiquei disponível para continuar refinando o nosso projeto.  thumbsup

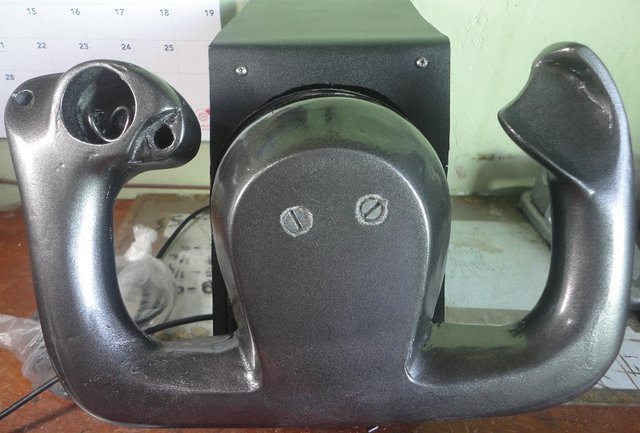

Nesse final de semana revesti o suporte com formica  preta e apliquei uma camada de tinta na cor grafite no Yoke.
Essa parece ser a cor mais próxima do original.  scratch

Projeto Mini-Cockpit Boeing Yokefrontalgrafite
Projeto Mini-Cockpit Boeing Yokeperfesqgraf

A seguir devo instalar os botões,  continuar os refinamentos e concluir o nosso protótipo.
Então vamos em frente.  Smile ,  abraços

_________________
Projeto Mini-Cockpit Boeing Novoicaro
Voar, triunfo da evolução
Stargate - https://usbi.tech/
Edenio Rodrigues
Edenio Rodrigues
Tenente-Brigadeiro
Tenente-Brigadeiro

Masculino
Inscrito em : 07/12/2010
Mensagens : 4547
Reputação : 473
Idade : 76
Simulador preferido : P3D
Emprego/lazer : Simulação, energia solar, hidroponia
Nacionalidade : Brasil

Voltar ao Topo Ir em baixo

Projeto Mini-Cockpit Boeing Empty Re: Projeto Mini-Cockpit Boeing

Mensagem por Edenio Rodrigues em Sex 18 Set 2020, 14:55

Olá amigos, noticias do nosso projeto.

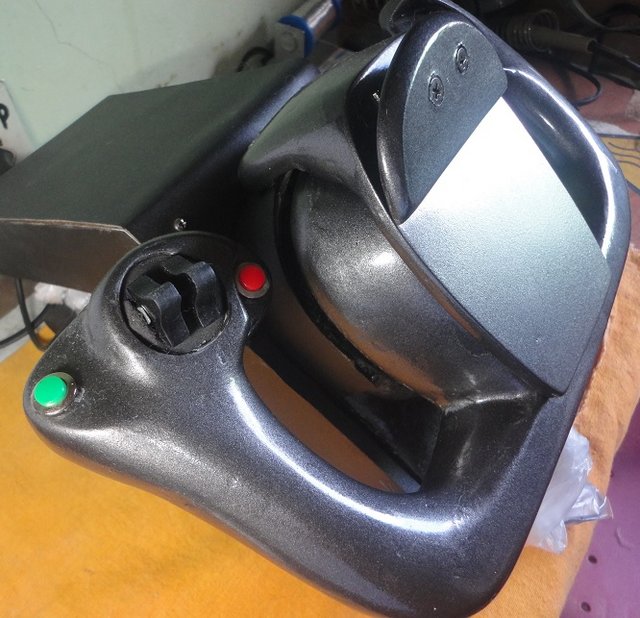

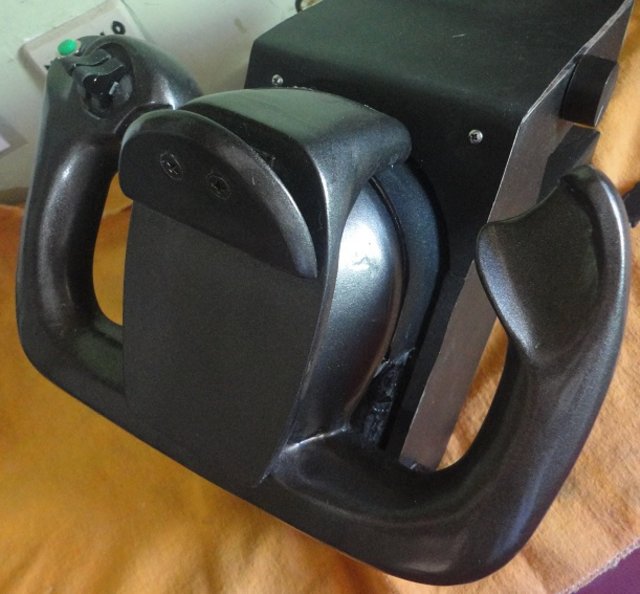

Foi confeccionada e instalada a Prancheta do Yoke.

Projeto Mini-Cockpit Boeing Pranyoke

Detalhe interessante da Prancheta é que ela não acompanha o giro do Yoke, semelhante a Prancheta do Yoke original.

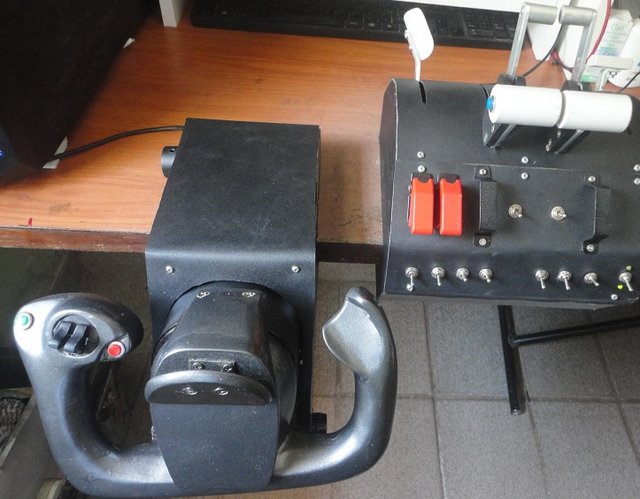

Foram instalados 6 Botões com os cabinhos.
A seguir eles  serão plugados nas entradas digitais da placa controladora Stargate NX.

Devo atribuir ao botão vermelho o Piloto automático e ao verde a visão (S).
Os demais botões serão para trimagem do Profundor e dos Ailerons.

Sigamos adiante. Smile ,  abraços

_________________
Projeto Mini-Cockpit Boeing Novoicaro
Voar, triunfo da evolução
Stargate - https://usbi.tech/
Edenio Rodrigues
Edenio Rodrigues
Tenente-Brigadeiro
Tenente-Brigadeiro

Masculino
Inscrito em : 07/12/2010
Mensagens : 4547
Reputação : 473
Idade : 76
Simulador preferido : P3D
Emprego/lazer : Simulação, energia solar, hidroponia
Nacionalidade : Brasil

Voltar ao Topo Ir em baixo

Projeto Mini-Cockpit Boeing Empty Re: Projeto Mini-Cockpit Boeing

Mensagem por Alexandre da Silva em Sex 18 Set 2020, 17:25

Esse homem não para um minuto. Tenho apenas a agradecer seu compromisso com a comunidade simuleira. Você é sem sombra de dúvidas, um dos maiores exemplos que temos aqui no fórum. Um grande abraço querido amigo "inventor" Sr. Edenio.

reverencia

_________________
W10 64 bits - Placa Mãe: ASUS P8Z77-V / Processador: Intel I7 3770K 4.2 Ghz - Memória: 16 GB 2X8 HyperX 1866 MHz
Placa de Video: NVidia RTX 2060 6GB DDR6 / Hard Disk: Seagate 1Tb + SSD 500 Gbs + SSD 1Tb/ Fonte: Thermaltake TR2 700P 700W


Meus cenários.
Meu canal no Youtube.

Projeto Mini-Cockpit Boeing ACH1538
Alexandre da Silva
Alexandre da Silva
Marechal-do-Ar
Marechal-do-Ar

Masculino
Inscrito em : 20/02/2011
Mensagens : 6860
Reputação : 574
Idade : 31
Simulador preferido : MSFS 2020
Nacionalidade : Brasil

https://www.youtube.com/biro4fun

Voltar ao Topo Ir em baixo

Projeto Mini-Cockpit Boeing Empty Re: Projeto Mini-Cockpit Boeing

Mensagem por Conteúdo patrocinado


Conteúdo patrocinado


Voltar ao Topo Ir em baixo

Voltar ao Topo



Permissão deste fórum:
Você não pode responder aos tópicos neste fórum
