Projeto Quadrante Throttles

Mais um pequeno avanço.
Determinando as dimensões e confeccionando as "thrust levers":



As próximas alavancas a serem confeccionadas, serão dos avanço das pás e das misturas.

Vamos em frente.   ,  abraços

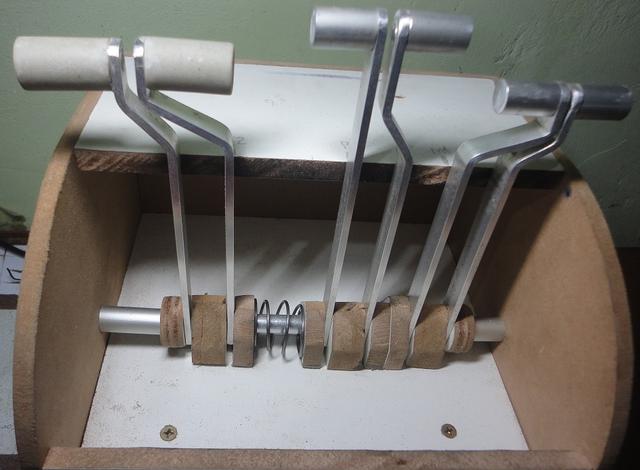

Concluindo a confecção das alavancas do segundo protótipo.





Em comparação ao primeiro protótipo, essas alavancas estão mais afastadas e com comprimentos diferenciados para facilitar a manipulação pelo tato, semelhante  as do QT real.

A seguir, deverei determinar o deslocamento das alavancas e instalar os potenciômetros deslizante  B10k.
Então vamos adiante. ,  abraços

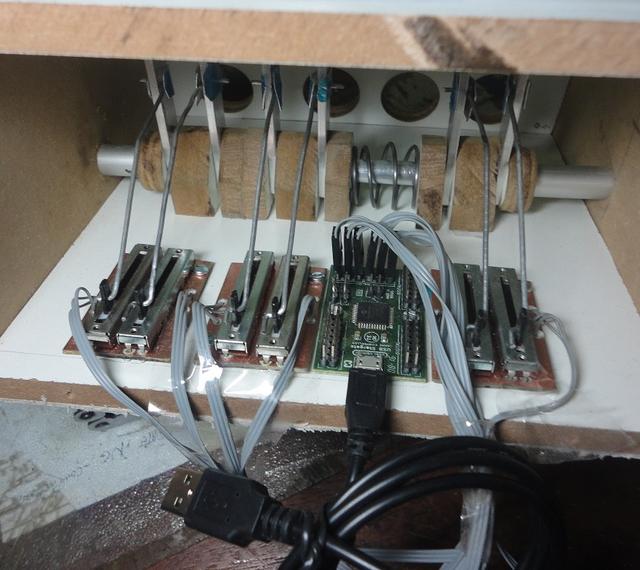

Devagar e sempre, instalei os potenciômetros deslizantes B10K com os respectivos "links" e pluguei os cabinhos na controladora Stargate NX



Após a calibragem no Windows 10 e no Simulador P3D, executei os testes.
O funcionamento como previsto, está perfeito.

Amanhã devo instalar o mecanismo limitador com  chave do Reverso, nas Manetes de Potencia.

Vamos adiante. ,  abraços

Edenio Rodrigues escreveu:Devagar e sempre, instalei os potenciômetros deslizantes B10K com os respectivos "links" e pluguei os cabinhos na controladora Stargate NX



Após a calibragem no Windows 10 e no Simulador P3D, executei os testes.
O funcionamento como previsto, está perfeito.

Amanhã devo instalar o mecanismo limitador com  chave do Reverso, nas Manetes de Potencia.

Vamos adiante. ,  abraços

Show de bola Comandante

MarcoAtSantiago escreveu:[

Show de bola Comandante

Muito obrigado caro Marco ,  abraços

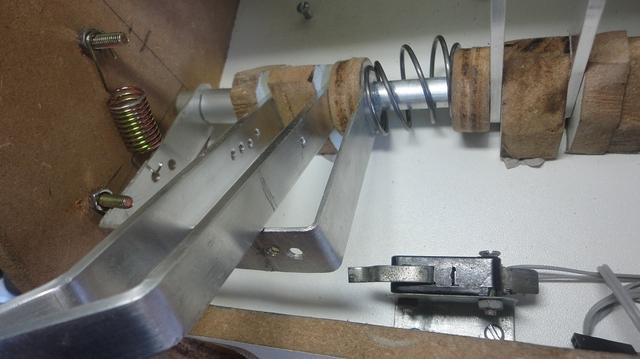

Avançando mais um pouco, instalei o mecanismo com a chave tipo micro switch, para acionar o Reverso:



Esse arranjo permite o acionamento do Reverso, quando as Manetes de Potencia, forem forçadas abaixo do  Idle.

Amanhã devo iniciar a confecção dos painéis do Flaps com 3 Leds (vermelho/azul/amarelo) e a do Pitch trim/Ailerons trim. E mais 2 chaves tipo alavanca, para partida (start) dos motores, aproveitando melhor as 24 chaves/botões disponíveis na placa controladora.

Depois deverei confeccionar a tampa de cobertura das alavancas.
Enquanto o entusiasmo permitir, vamos adiante. , abraços

Muito legal, se quiseres algumas fotos e medidas do TQ do KA assim como o pedestal em alta resolucao, te envio!

Freitowhisky escreveu:Muito legal, se quiseres algumas fotos e medidas do TQ do KA assim como o pedestal em alta resolucao, te envio!

Olá  Freitowhisky, boa noite amigo

Muito obrigado pelo comentário e pela oferta.
Acontece que, apesar do projeto ser inspirado no king Air, o objetivo é construir um Quadrante Throttle de mesa, para uso genérico.

Tenho mostrado os detalhes, na expectativa de estimular os construtores caseiros.
Acho que a maioria dos praticantes da Simulação optam pelo Joystick.  Então o QT torna-se um desejável complemento.
E os que não tem "paciência" para construir, posso reproduzir e disponibilizar. ,  abraços


Mais uma etapa vencida:



A seguir devo revestir com formica cor cinza, tipo aço escovado, para uniformizar e reforçar a coberta.
Instalar os Rotary Encoder, as chaves e os Leds.

A ultima fase, a que tenho mais dificuldade, é desenhar as etiquetas, imprimir e colar.
Mas, vamos em frente. ,  abraços

Uau... está ficando lindão.
Parabéns pelo trabalho !

Abraço !

moser escreveu:Uau... está ficando lindão.
Parabéns pelo trabalho !

Abraço !

Olá Moser, boa tarde amigo
Muito obrigado ,  abraços



Noticia do nosso "lindão"

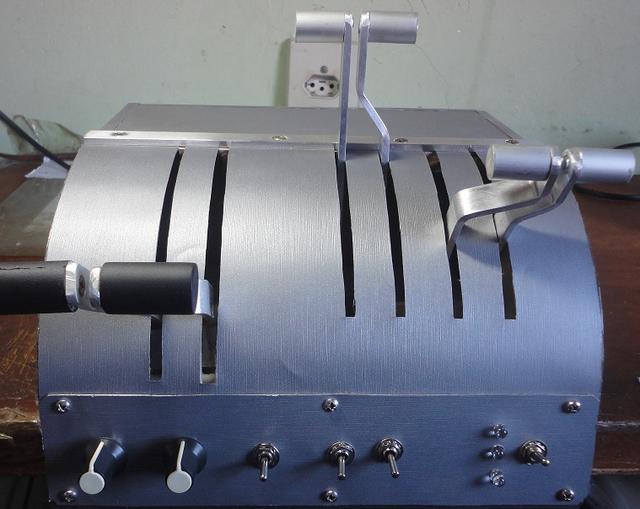

Depois de revestido, ficou com uma aparência séria. Impressiona bastante, como se fosse de verdade.

Agora, vou ter que me virar com o desenho dos adesivos.
Tenho que caprichar porque eles são  a "cereja do bolo"

Então vamos em frente. ,  abraços

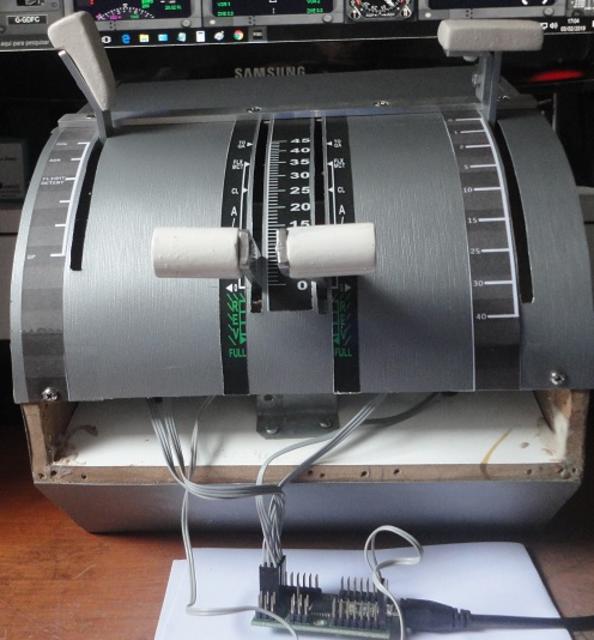

Enquanto estou refinando as etiquetas auto colante, iniciei os testes com a chave tipo alavanca de 3 posições e 2 polos para controlar o Flaps e os Leds correspondente a cada posição:



O ideal seria o Led vermelho só acender durante a transição.
Depois verei se consigo fazer esse refinamento. Acho que seria um grande diferencial, em comparação aos QT importados.

Vamos em frente. ,  abraços

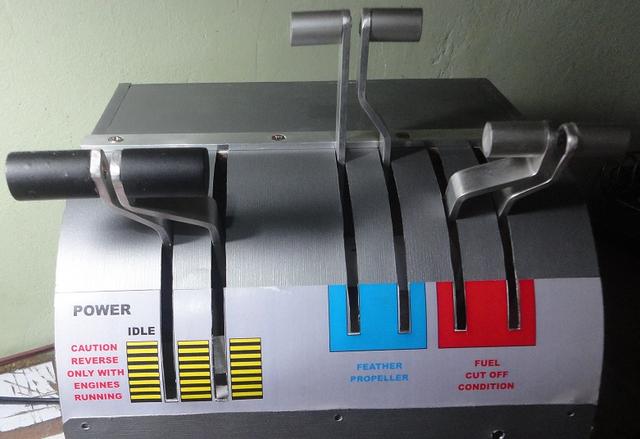

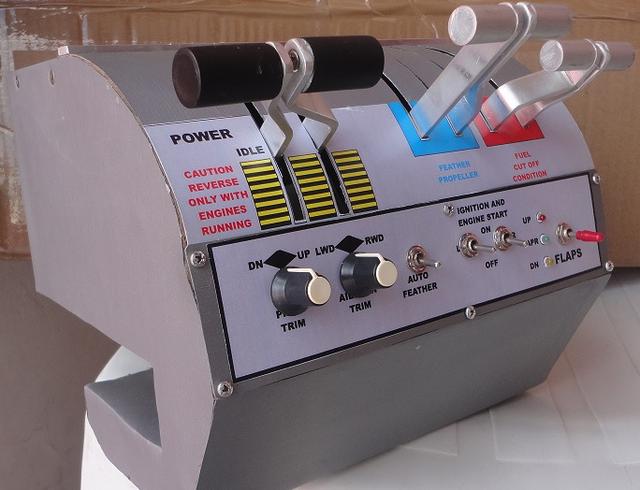

Prosseguindo para os "finalmentes", tentando fazer uma etiqueta condizente com o protótipo:



Eita dificuldade, que coisa complicada, mexer com desenho, imprimir e colar.
Não estou satisfeito e nem sei como posso melhorar

Enquanto isso, vamos em frente.   ,  abraços

Edenio Rodrigues escreveu:Prosseguindo para os "finalmentes", tentando fazer uma etiqueta condizente com o protótipo:



Eita dificuldade, que coisa complicada, mexer com desenho, imprimir e colar.
Não estou satisfeito e nem sei como posso melhorar

Enquanto isso, vamos em frente.   ,  abraços

Caro Edenio,

Ficou bom, mas se você quer melhorar, podes usar transparência adesiva ou mandar imprimir em vinil adesivo, em gráficas. Existe vinil adesivo na cor alumínio escovado. Procure em lojas de material de artesanato e/ou pintura. Acho que assim você conseguirá um resultado desejado.

MarcoAtSantiago escreveu:

Caro Edenio,

Ficou bom, mas se você quer melhorar, podes usar transparência adesiva ou mandar imprimir em vinil adesivo, em gráficas. Existe vinil adesivo na cor alumínio escovado. Procure em lojas de material de artesanato e/ou pintura. Acho que assim você conseguirá um resultado desejado.

Grande Marco, boa tarde amigo
Muito obrigado pelo incentivo e pelas excelentes sugestões. ,  abraços



As tentativas de refino continuam:



O próximo passo será realinhar os textos e imprimir em vinil adesivo na cor alumínio escovado (tomara que consiga).
Enquanto isso, vou disponibiliza-lo no nosso site:  http://usbi.com.br/ como "Stargate Throttle".
Se houver procura, irei reproduzir com os devidos refinamentos.

Então vamos adiante ,  abraços

O nosso projeto está praticamente concluído.
Faltando apenas pequenos detalhes de acabamento.
Enquanto isso, caso haja interesse, disponibilizo a reprodução finalizada no site. http://usbi.com.br/stargate-throttle.html

Agradeço ao Altíssimo pela permissão de realizar mais um sonho.

E muito obrigado a todos pelas visitas, estímulos e sugestões.
Até a próxima temporada   , abraços

Parabéns !! Belíssimo trabalho !

Abraço !

Que belíssimo trabalho, meus parabéns por mais esta maravilha.

moser escreveu:Parabéns !! Belíssimo trabalho !

Abraço !

lclaudio2k11 escreveu:Que belíssimo trabalho, meus parabéns por mais esta maravilha.

Muito obrigado caros amigos ,  abraços

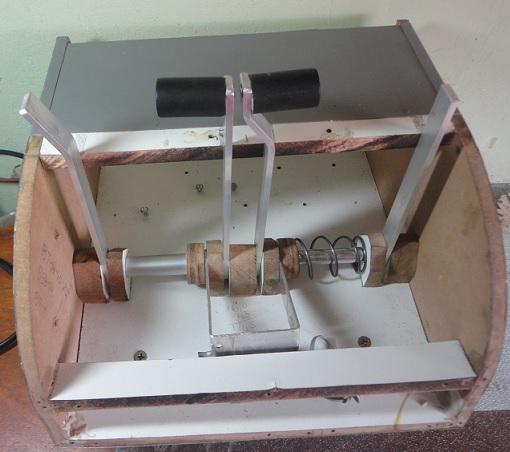

O tico e o teco fazendo as mãos comicharem, resolveram reaproveitar a estrutura básica do protótipo, para reformarem o QT, na versão turbinada, inspirada no B 737.



Pretendo incluir no painel frontal o controle do trem de pouso.
Mantendo os "Trims" e mais alguma chaves, para aproveitar melhor, a placa controladora Stargate NX.

Enquanto as artroses permitirem, vamos adiante.   ,  abraços

Andamento da reforma:

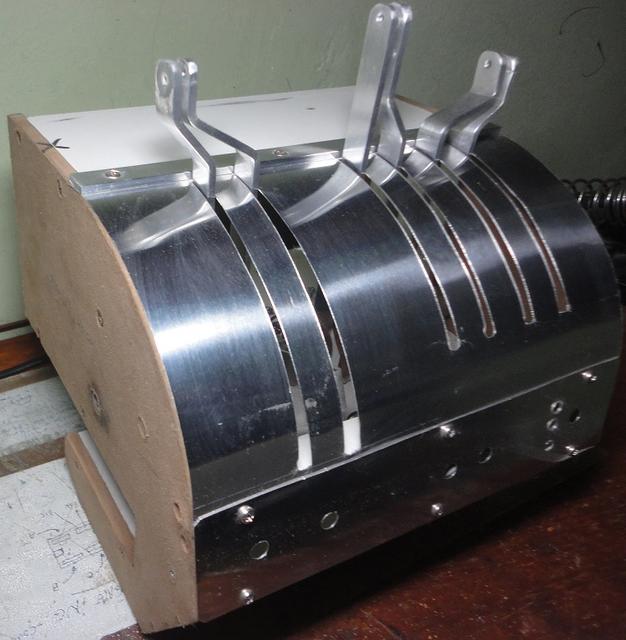

Confecção da cobertura das manetes e os ajustes das etiquetas.



Plugados os potenciômetros deslizantes e a chave do reverso na placa controladora Stargate NX.
Iniciei os testes de funcionamento.
Está tudo funcionando perfeitamente. É gostoso demais
O prazer de simular com algo feito por nós mesmo, não tem preço.
Ainda sinto emoção como se fosse o primeiro.

A seguir será confeccionado o painel frontal.
E vamos em frente.   ,  abraços

Iniciando a montagem do painel frontal das chaves.

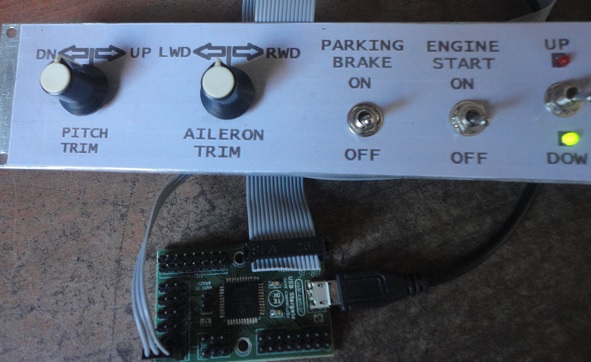

Gear Dow: Led verde


Gear Up: Led vermelho

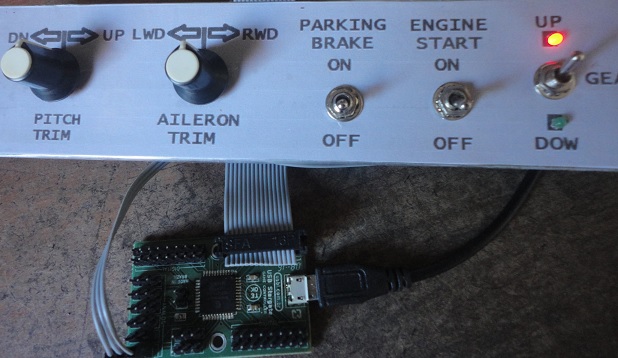

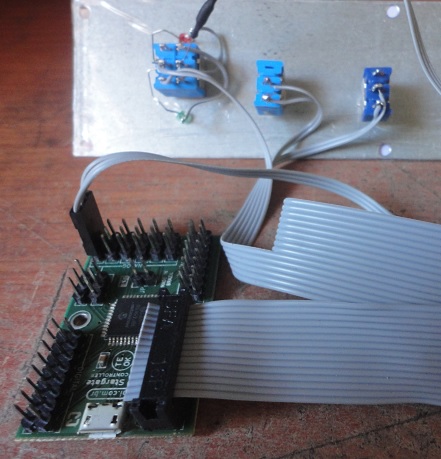

Cabeamento das chaves e dos Leds


A chave do Gear (trem de pouso) é de 3 terminais, 2 posições e 2 polos.
Um polo controla o Gear. O outro polo controla os Leds.
Os 5 Volts, em serie com um resistor de 560 ohms,  retirada de uma das entradas dos eixos, alimentam os Leds.

Os cabos Flat que acompanham a placa Stargate, facilitam muito o cabeamento porque cada par de fios corresponde a uma chave (entrada pulsante).
Cada Rotary Encoders, emprega dois pares de fios (entrada botões).
Ainda não soldei porque devo substituir os 2 Rotary Encoders por 2 potenciômetros rotativo, com ressalto central.
A vantagem do potenciômetro é a possibilidade visual (escala) dos ajustes.

Vamos em frente. ,  abraços

Complementando a reforma do nosso Quadrante Throttle:
A chave Engine start foi substituída pela chave ON/OFF/ON de duas posições e três terminais, ocupando  2 entradas na placa Stargate NX.

Fixação do painel das chaves com os potenciômetros rotativos.



Os controles foram testados e estão todos funcionais.
O Pitch Trim foi mapeado diretamente no Simulador, nas entradas dos eixos.
Para que o giro do knob  seja suave, deve-se ajustar a sensibilidade em 20% e a folga em 80%.

O Aileron Trim, foi mapeado no Simulador como "Aileron", porque não tem a função Aileron Trim, na opção dos eixos.
Não haverá conflito com o Manche porque os Controladores são separados.

Um dos motivos para substituir os tradicionais Rotary Encoders nessas funções, foram o menor custo dos potenciômetros, mais fáceis de adquirir e aproveitar melhor as entradas dos eixos na placa Controladora.
Esses potenciômetros podem serem mapeados para outras funções.

Pretendo refinar as etiquetas auto colante, finalizando o protótipo.
Posteriormente deverei reproduzir e disponibiliza-lo no site:   http://usbi.com.br/

Vamos adiante,   ,  abraços

E o sr. sempre inventando coisa nova... meus parabéns por mais esse projeto !

Um abraço !

moser escreveu:E o sr. sempre inventando coisa nova... meus parabéns por mais esse projeto !

Um abraço !

Olá Moser, boa tarde amigo
Muito obrigado ,  abraços

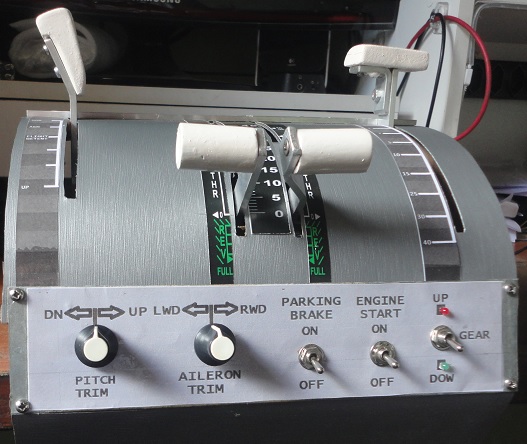

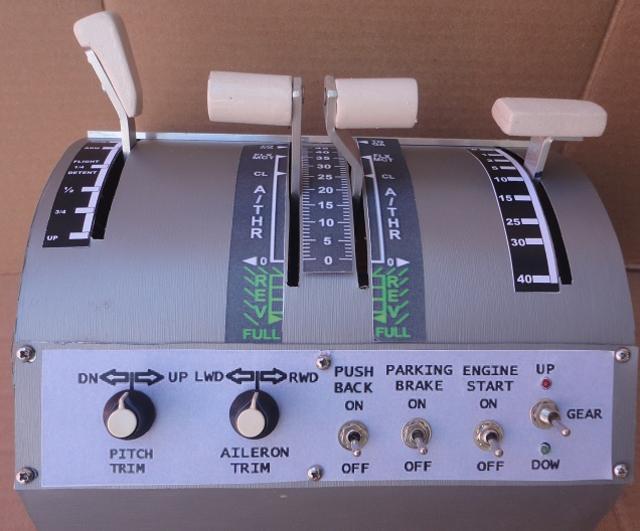

Refinando o modelo, foi determinado as dimensões das etiquetas e instalação de mais uma chave, tipo alavanca
