como saber a razão de decida sabendo somente a velocidade e o angulo de decida

Ver o tópico anterior Ver o tópico seguinte Ir em baixo

como saber a razão de decida sabendo somente a velocidade e o angulo de decida

Mensagem por eric brunik em Qui 22 Jun 2017, 17:24

tem com como saber a razão de decida de uma aeronave sabendo apenas a velocidade e o angulo de decida ?

nesse caso a aeronave estar a 300 km/h  e descendo numa rampa de 5°

eric brunik
Recruta
Recruta

Masculino
Inscrito em : 22/06/2017
Mensagens : 2
Reputação : 0
Idade : 24
Nacionalidade : Brasil

Voltar ao Topo Ir em baixo

Re: como saber a razão de decida sabendo somente a velocidade e o angulo de decida

Mensagem por João Pedro em Qui 22 Jun 2017, 20:49

Basta multiplicar. Agora esteja atento, que a velocidade tem de estar em nós (nm/h).
No seu exemplo, assumindo que uma 1 milha náutica = 1.852 metros, vem:
1 nó -> 1,852 km/h
x nós -> 300km/h

x = 161.98 nós.

Multiplicando pelo gradiente, fica:

161.98 * 5 = V/S
V/S = 809.9 ft/min.

Essa questão do ângulo de descida é clássica na aviação e vem das relações do triângulo retângulo, embora eu não lembre agora de cabeça como monta a figura, mas com certeza alguém lembrará, haha.
Abç

_________________
João Pedro Duarte
Meu trabalho é descobrir como tudo funciona.
Conheça o Mach, ferramenta para planejamento online de voo totalmente gratuita: http://jpedroh.com/mach
avatar
João Pedro
Brigadeiro
Brigadeiro

Masculino
Inscrito em : 30/11/2011
Mensagens : 2703
Reputação : 218
Idade : 17
Simulador preferido : P3D
Emprego/lazer : Estudante
Nacionalidade : Brasil

Voltar ao Topo Ir em baixo

Re: como saber a razão de decida sabendo somente a velocidade e o angulo de decida

Mensagem por Paulo Stavis em Sex 23 Jun 2017, 13:15

Permita-me discordar. Estive pesquisando desde ontem e a melhor resposta que encontrei foi a seguinte:

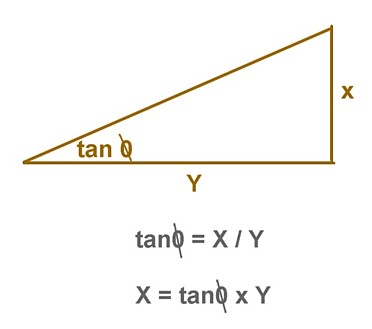

Tan 0 = Angulo do GS
Y = Velocidade em nós
X = Razão

Transferindo os valores
161 kt, 5º, razão?

Razão = tan 5º x 161kt
Razão = 14,08 nm/h ou

14,08nm/h convertendo para pé -> 85065,6 pés/h convertendo para minutos

85065,6ft - 60 min
x ft - 1 min
Razão = 1417' ft/min

A fonte sugere converter a razão em nm/h direto para ft/min pois é bem aproximada.

Fiz o cálculo também para a rampa de 5,5º e 160kt (5,5 é a rampa de london city) e o calculo bateu com a razão apresentada nas cartas.

PS: Uma rampa de 3º apresenta razões por volta de 800 ft/min logo uma rampa de 5º nao poderia ter as mesmas razões.

Edit: Esqueci das fontes (precisei fazer um merge das duas para explicar):
https://www.theairlinepilots.com/forum/viewtopic.php?t=690
https://www.pilotsofamerica.com/community/threads/approach-descent-rate-glide-slope.55251/ Post #4
avatar
Paulo Stavis
Brigadeiro
Brigadeiro

Masculino
Inscrito em : 07/04/2011
Mensagens : 2830
Reputação : 602
Idade : 25
Simulador preferido : P3Dv4
Nacionalidade : Brasil

Voltar ao Topo Ir em baixo

Re: como saber a razão de decida sabendo somente a velocidade e o angulo de decida

Mensagem por João Pedro em Sex 23 Jun 2017, 13:58

Paulo Stavis escreveu:Permita-me discordar. Estive pesquisando desde ontem e a melhor resposta que encontrei foi a seguinte:



Tan 0 = Angulo do GS
Y = Velocidade em nós
X = Razão

Transferindo os valores
161 kt, 5º, razão?

Razão = tan 5º x 161kt
Razão = 14,08 nm/h ou

14,08nm/h convertendo para pé -> 85065,6 pés/h convertendo para minutos

85065,6ft - 60 min
x ft - 1 min
Razão = 1417' ft/min

A fonte sugere converter a razão em nm/h direto para ft/min pois é bem aproximada.

Fiz o cálculo também para a rampa de 5,5º e 160kt (5,5 é a rampa de london city) e o calculo bateu com a razão apresentada nas cartas.

PS: Uma rampa de 3º apresenta razões por volta de 800 ft/min logo uma rampa de 5º nao poderia ter as mesmas razões.

Edit: Esqueci das fontes (precisei fazer um merge das duas para explicar):
https://www.theairlinepilots.com/forum/viewtopic.php?t=690
https://www.pilotsofamerica.com/community/threads/approach-descent-rate-glide-slope.55251/ Post #4

Faz todo sentido, Paulo.
De fato, não levei a tangente em consideração, e as unidades também estavam incorretas.
Ponto para você wink
