Novo revestimento no Painel

Mensagem por Joz em Dom 04 Ago 2013, 23:43

Olá amigos, agora a pouco tempo fiz uma modificação no meu painel. Com a ajuda do Manoel Carvalho na colagem do revestimento, apresento a evolução do painel.
Ainda falta a produção e colagem dos decals (Manoel, conto com sua ajuda novamente wink ).

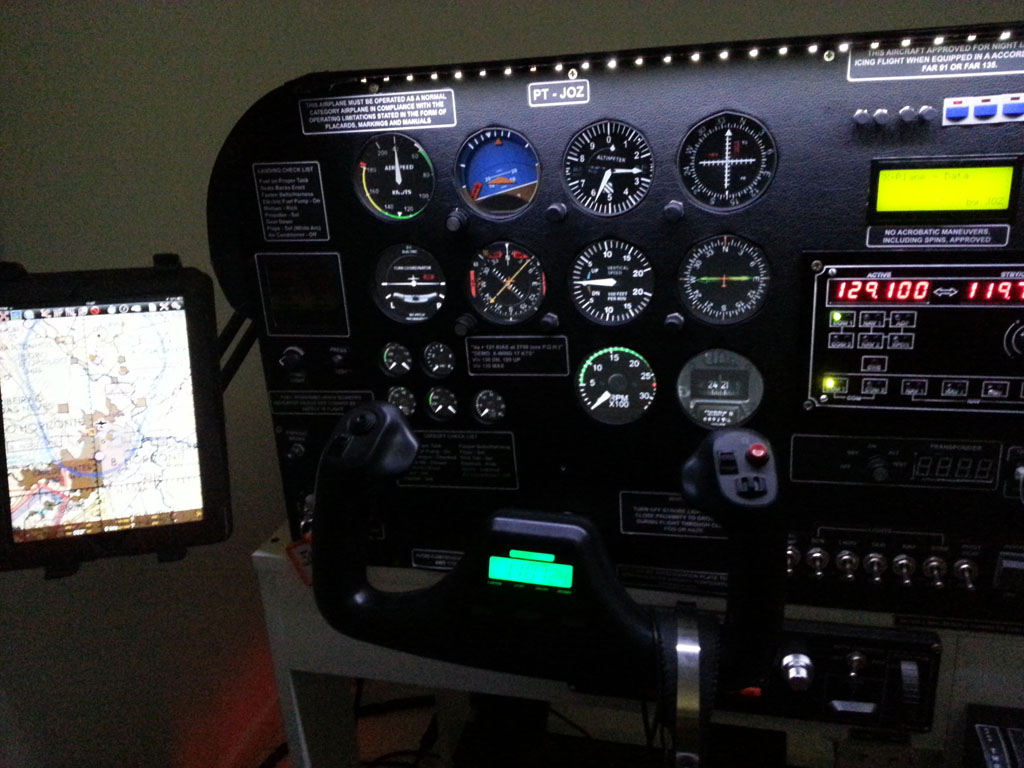

Seguem algumas imagens:

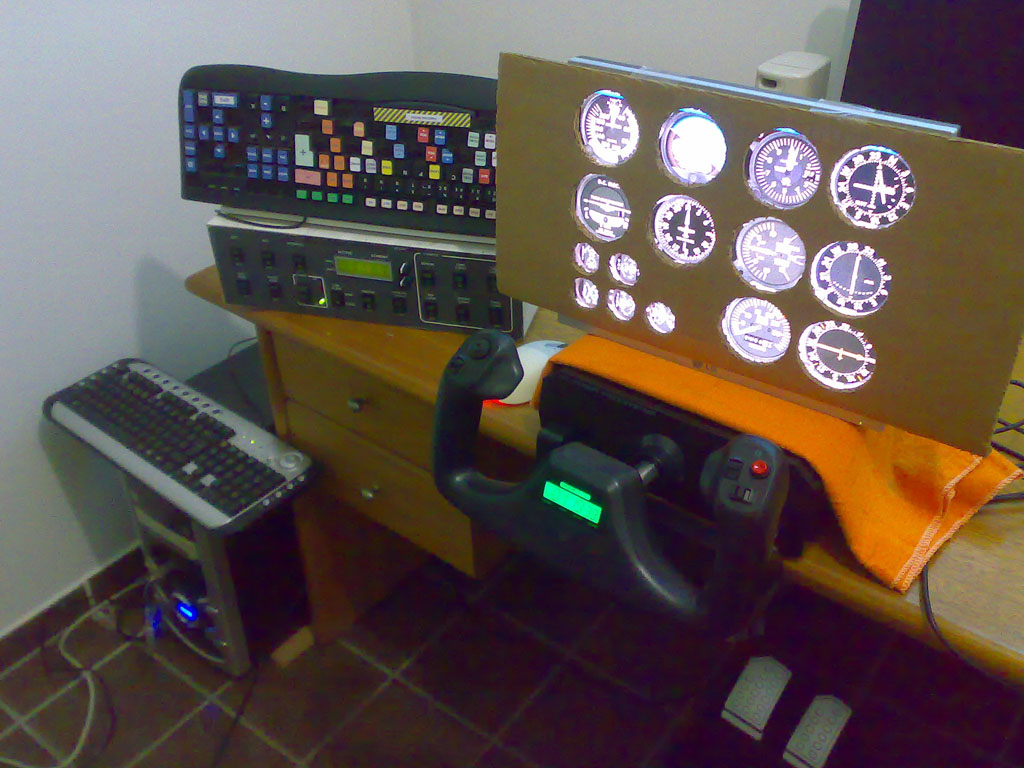

Versão: 0.1 beta



Versão: 1.0


Versão: 2.0


Versão: 2.5


Versão: 3.0 Black Edition
