Voo Virtual
Olá, seja bem-vindo(a) ao Voo Virtual. Caso ainda não seja membro da nossa comunidade, registre-se, para que possa participar ativamente e ter acesso a todos os conteúdos do site.
Por favor leia as regras do fórum aqui antes de postar, para evitar advertências e suspensão.



Projeto OpenMCP - Construa a BAIXO custo o seu MCP em casa!

Página 3 de 4 Anterior  1, 2, 3, 4  Seguinte

Ir em baixo

Re: Projeto OpenMCP - Construa a BAIXO custo o seu MCP em casa!

Mensagem por Otavio Magrin em Qui 27 Mar 2014, 13:03

Inventor escreveu:Olá Otavio,
Essas imagens me emocionam,  vendo o desejo de construir algo, sobressair diante das dificuldades de uma adaptação.  Amor

Não sei como devo incentivar seu projeto. Porque acho que o caminho escolhido não irá levar a um bom resultado.  Sad
Mas espero ser surpreendido, e que o tempo e os recursos empregados se traduzam em prazer. Yesyes

Continue contando comigo  thumbsup  ,  abraços

O meu amigo obrigado.

Eu sei que é meio complicado mas estou tentando. Ja sou piloto de avião a 5 anos só estou tentando passar oq eu faço da realidade para o virtual ate mesmo a motivação que me fez começar o projeto é um amigo meu que faz o PP a muito tempo comigo e perdeu o ccf e n pode voar mais. Vou fazer um para mim e um para ele. Por isso estou pedindo ajuda pois não entendo muito de eletronica e muito menos de programação.
avatar
Otavio Magrin
Segundo-Tenente
Segundo-Tenente

Masculino
Inscrito em : 26/03/2014
Mensagens : 32
Reputação : 0
Idade : 33
Nacionalidade : Brasil

Voltar ao Topo Ir em baixo

Re: Projeto OpenMCP - Construa a BAIXO custo o seu MCP em casa!

Mensagem por Joz em Qui 27 Mar 2014, 14:23

Otávio, para controlar os LEDs do seu projeto, posso sugerir:

Stargate-LED -> http://usbinterface.com.br/loja/product_info.php?products_id=30&osCsid=ff06ab5bccee04f8b8777b768177705f

Ou utilizar o Arduino (plaquinha barata de múltiplas possibilidades) junto com o:
Link2FS -> http://www.jimspage.co.nz/intro.htm


_________________
Josenildo
Especialista em Navegação Aérea
http://www.hangarxplane.com.br/
avatar
Joz
Coronel
Coronel

Masculino
Inscrito em : 23/10/2011
Mensagens : 1441
Reputação : 194
Idade : 39
Simulador preferido : X-Plane
Emprego/lazer : Especialista em Navegação Aérea
Nacionalidade : Brasil

Voltar ao Topo Ir em baixo

Re: Projeto OpenMCP - Construa a BAIXO custo o seu MCP em casa!

Mensagem por juliomendes em Sex 28 Mar 2014, 04:24

Olá Otavio, seja muito bem vindo.

Antes de mais nada, seu projeto é sim sem duvida muito especial. Porque é seu. Estive uns dias afastado e não me recordo direito do nome do membro e não vou citar para não dar gafe, mas, é um garoto de 15 anos que fez, o que chamam vulgarmente de 'butom box' (odeio isso) com o que tinha a mão e mais um pouco. Na web ja vi um cara que fez um 'yoke' com um galão e um mouse daqueles ainda 'com bola'. O que todos tem em comum com os que montam replicas perfeitas de cockpits de aeronaves é uma coisa só: paixão por voar.

Esta aba do forum se cham 'cockpit caseiro' e ademais aos excelentes trabalhos, penso no espaço como alternativas dos mais variados ambitos. Pois, se não fosse assim, ao meu ver, então deveria haver uma aba 'tutorial de como montar seu cockipit modelo tal, modeto tal...

Meu topico veio não esclarecer ou iconizar um formato, mas, dar luz e incentivo a quem, assim como voce, quer partir do zero, quer por a mão na massa, ter contato com fios, botões e ver 'que pito toca'! E é sim esse o caminho.

A menos que ja tenhas um profundo conhecimento de eletronica, programação e mais alguns agregados nas habilidades diversas, tecnicas e as manuais, eu sugiro sim que va se aventurando dessa forma. Querer partir para uma placa elaborada se o seu momento é de iniciante, é o mesmo que querer comprar um formula 1 antes mesmo de tirar carta. Ou comprar um piano de cauda sem nunca ter visto uma partitura. A empreitada lhe será ardua, custosa, demorada e com certeza não chegará ao fim, ficando enfadado antes do termino, a menos que seja um apaixonado por eletronica e software (e se o fosse, não estaria aqui).

Se ja chegou onde chegou, mesmo sem ser PhD na construção de HC, eu lhe dou meus parabens, embasado por algo mais profundo e solido que é o de incentivar ao desenvolvimento e conhecimento, conduzir à capacidade propria, em que, deve-se seguir passo por passo, degrau por degrau e so assim terá sucesso.

Tres pessoas que mais admiro pelo trabalho e iniciativa são Manoel Carvalho, Joz e Edson, Todos os tres com trabalhos nivel top, que demandaram horas debruçados (como pode reparar pelo inicio e fim de suas postagens). Te garanto uma coisa, e creio que os tres podem atestar isso também, o trabalho mais incrivel que fazemos é sempre o primeiro. Chegue onde chegue, nenhum outro trabalho seu superará esse primeiro.

Quero deixar meu email aberto, para que voce me escreva e envie mais imagens se quiser e então voce va apresentando suas evoluções aqui no forum, e se tiver mais imagens passo a passo, abra um topico, talvez como 'meu primeiro mpc', não sei...

No que me compete, espero poder lhe ajudar. Estou em sao paulo capital.

Para instalar Led sem placa, é simples e não é simples, como sugeriu o Sr. Eudênio
Inventor escreveu:Se você leu todo o tópico, verá que não vale a pena toda trabalheira para construir apenas uma unidade. Sad


Porém, discordo quando ele cita 'trabalheira' e 'não vale a pena'. Financeiramente é barato. 'Trabalheira'...acho que como hobby o prazer esta em produzir, em descobrir... esse conceito é muito subjetivo tanto quanto bonito e feio. Eu tive trabalho sim, e esta longe de ser uma peça eletronica pura, ja que age de forma eletro-mecanica. Mas curti fazer. curto usar, ainda que tenha suas limitações, que um bug ocorra, que não seja 100%. Vai chegar o momento que vou querer mais. Vai chegar o momento que não vou querer me enrrolar em fios...então, nesse momento, compro algo pronto, plug and play.

Joz escreveu:utilizar o Arduino (plaquinha barata de múltiplas possibilidades) junto com o:
Link2FS -> http://www.jimspage.co.nz/intro.htm

Eu optei para esse sistema no segundo momento. Ainda não estou trabalhando nele. E ja vi trabalhos que são de cair o queixo com essa plaquinha, vendida em lojas de robotica, a extorcivos pouco mais de 100 reais mas que pode conseguir a valores quase a 50% disso com estudantes de robotica que normalmente importa dezenas delas para seus trabalhos e revendem algumas para custear os proprios projetos.

Com Arduino...seu conhecimento é o limite...podes ir longe, Ja vi um MCDU totalmente funcional, perfeito, com tela de ene linhas e digitos programando rotas e tal...mas, aí, teras também que se aprofundar na programação.

Tem uma solução pra la de simples para colocar leds, praticamente não iria alterar nada no seu esquema a não ser a troca de chaves. Poderia usar duas chaves simples independente. Vou fazer um esquema e te passo depois, por enquanto, por aqui mesmo, ok?

Vai fundo Otavio, devagar e sempre. Se inspire em trabalhos que começaram simples (ja viu o blog do Manoel? com video do HC dele construido com muito material reaproveitavel).

Grande abraço e estou por aqui. Pode perguntar que onde eu souber dentro do raso conhecimento que tenho, te ajudo.

No caso do email, segue: vendoesentindo@gmail.com
abraços
avatar
juliomendes
Primeiro-Tenente
Primeiro-Tenente

Masculino
Inscrito em : 22/10/2013
Mensagens : 93
Reputação : 6
Idade : 55
Simulador preferido : FS2004
Emprego/lazer : Hobby produtos/Esporte,Cinema,Modelismo,Simuladores
Nacionalidade : Brasil

http://alfaminiatures.blogspot.com.br

Voltar ao Topo Ir em baixo

Re: Projeto OpenMCP - Construa a BAIXO custo o seu MCP em casa!

Mensagem por Otavio Magrin em Sex 28 Mar 2014, 11:00

juliomendes escreveu:Olá Otavio, seja muito bem vindo.

Antes de mais nada, seu projeto é sim sem duvida muito especial. Porque é seu. Estive uns dias afastado e  não me recordo direito do nome do membro e não vou citar para não dar gafe, mas, é um garoto de 15 anos que fez, o que chamam vulgarmente de 'butom box' (odeio isso) com o que tinha a mão e mais um pouco. Na web ja vi um cara que fez um 'yoke' com um galão e um mouse daqueles ainda 'com bola'. O que todos tem em comum com os que montam replicas perfeitas de cockpits de aeronaves é uma coisa só: paixão por voar.

Esta aba do forum se cham 'cockpit caseiro' e ademais aos excelentes trabalhos, penso no espaço como alternativas dos mais variados ambitos. Pois, se não fosse assim, ao meu ver, então deveria haver uma aba 'tutorial de como montar seu cockipit modelo tal, modeto tal...

Meu topico veio não esclarecer ou iconizar um formato, mas, dar luz e incentivo a quem, assim como voce, quer partir do zero, quer por a mão na massa, ter contato com fios, botões e ver 'que pito toca'! E é sim esse o caminho.

A menos que ja tenhas um profundo conhecimento de eletronica, programação e mais alguns agregados nas habilidades diversas, tecnicas e as manuais, eu sugiro sim que va se aventurando dessa forma. Querer partir para uma placa elaborada se o seu momento é de iniciante, é o mesmo que querer comprar um formula 1 antes mesmo de tirar carta. Ou comprar um piano de cauda sem nunca ter visto uma partitura. A empreitada lhe será ardua, custosa, demorada e com certeza não chegará ao fim, ficando enfadado antes do termino, a menos que seja um apaixonado por eletronica e software (e se o fosse, não estaria aqui).

Se ja chegou onde chegou, mesmo sem ser PhD na construção de HC, eu lhe dou meus parabens, embasado por algo mais profundo e solido que é o de incentivar ao desenvolvimento e conhecimento, conduzir à capacidade propria, em que, deve-se seguir passo por passo, degrau por degrau e so assim terá sucesso.

Tres pessoas que mais admiro pelo trabalho  e iniciativa são  Manoel Carvalho, Joz e Edson, Todos os tres com trabalhos nivel top, que demandaram horas debruçados (como pode reparar pelo inicio e fim de suas postagens). Te garanto uma coisa, e creio que os tres podem atestar isso também, o trabalho mais incrivel que fazemos é sempre o primeiro. Chegue onde chegue, nenhum outro trabalho seu superará esse primeiro.

Quero deixar meu email aberto, para que voce me escreva e envie mais imagens se quiser e então voce va apresentando suas evoluções aqui no forum, e se tiver mais imagens passo a passo, abra um topico, talvez como 'meu primeiro mpc', não sei...

No que me compete, espero poder lhe ajudar. Estou em sao paulo capital.

Para instalar Led sem placa, é simples e não é simples, como sugeriu o Sr. Eudênio
Inventor escreveu:Se você leu todo o tópico, verá que não vale a pena toda trabalheira para construir apenas uma unidade.  Sad


Porém, discordo quando ele cita 'trabalheira' e 'não vale a pena'. Financeiramente é barato. 'Trabalheira'...acho que como hobby o prazer esta em produzir, em descobrir... esse conceito é muito subjetivo tanto quanto bonito e feio. Eu tive trabalho sim, e esta longe de ser uma peça eletronica pura, ja que age de forma eletro-mecanica. Mas curti fazer. curto usar, ainda que tenha suas limitações, que um bug ocorra, que não seja 100%. Vai chegar o momento que vou querer mais. Vai chegar o momento que não vou querer me enrrolar em fios...então, nesse momento, compro algo pronto, plug and play.

Joz escreveu:utilizar o Arduino (plaquinha barata de múltiplas possibilidades) junto com o:
Link2FS -> http://www.jimspage.co.nz/intro.htm

Eu optei para esse sistema no segundo momento. Ainda não estou trabalhando nele. E ja vi trabalhos que são de cair o queixo com essa plaquinha, vendida em lojas de robotica, a extorcivos pouco mais de 100 reais mas que pode conseguir a valores quase a 50% disso com estudantes de robotica que normalmente importa dezenas delas para seus trabalhos e revendem algumas para custear os proprios projetos.

Com Arduino...seu conhecimento é o limite...podes ir longe, Ja vi um MCDU totalmente funcional, perfeito, com tela de ene linhas e digitos programando rotas e tal...mas, aí, teras também que se aprofundar na programação.

Tem uma solução pra la de simples para colocar leds, praticamente não iria alterar nada no seu esquema a não ser a troca de chaves. Poderia usar duas chaves simples independente. Vou fazer um esquema e te passo depois, por enquanto, por aqui mesmo, ok?

Vai fundo Otavio, devagar e sempre. Se inspire em trabalhos que começaram simples (ja viu o blog do Manoel? com video do HC dele construido com muito material reaproveitavel).

Grande abraço e estou por aqui. Pode perguntar que onde eu souber dentro do raso conhecimento que tenho, te ajudo.

No caso do email, segue: vendoesentindo@gmail.com
abraços


Valeu mesmo pelo apoio, sou base Brasilia então não fico em SP muito, mas assim que ter pernoite ai em SP vou levar meu projeto para vc ver. To indo para o voo com régua e maquina para medir tudo hehehehehehehe
avatar
Otavio Magrin
Segundo-Tenente
Segundo-Tenente

Masculino
Inscrito em : 26/03/2014
Mensagens : 32
Reputação : 0
Idade : 33
Nacionalidade : Brasil

Voltar ao Topo Ir em baixo

Re: Projeto OpenMCP - Construa a BAIXO custo o seu MCP em casa!

Mensagem por Edenio Rodrigues em Sex 28 Mar 2014, 13:40

juliomendes escreveu:
A menos que ja tenhas um profundo conhecimento de eletronica, programação e mais alguns agregados nas habilidades diversas, tecnicas e as manuais, eu sugiro sim que va se aventurando dessa forma. Querer partir para uma placa elaborada se o seu momento é de iniciante, é o mesmo que querer comprar um formula 1 antes mesmo de tirar carta. Ou comprar um piano de cauda sem nunca ter visto uma partitura. A empreitada lhe será ardua, custosa, demorada e com certeza não chegará ao fim, ficando enfadado antes do termino, a menos que seja um apaixonado por eletronica e software (e se o fosse, não estaria aqui).

Caro Julio, infelizmente não estou conseguindo lhe fazer entender que, o modulo MCP é extremamente complicado desde a sua construção até a sua programação/implantação.
Veja por exemplo o circuito impresso de dupla-face, para utilizar Display de 7 segmentos. (As janelas retangulares do nosso Otavio os indica).  scratch





E é justamente para que o construtor de cockpit caseiro chegue ao fim, procuramos ajudar desenvolvendo e disponibilizando no site da USBInterface, os indispensáveis módulos plug and play.   Smile
Ainda espero que você também os adquira, construa logo seu cockpit e poste as fotos para o nosso deleite  Yesyes ,  abraços

_________________

Voar, triunfo da evolução
Stargate -  http://usbi.com.br/
avatar
Edenio Rodrigues
Tenente-Brigadeiro
Tenente-Brigadeiro

Masculino
Inscrito em : 07/12/2010
Mensagens : 4405
Reputação : 452
Idade : 75
Simulador preferido : P3D
Emprego/lazer : Simulação, energia solar, hidroponia
Nacionalidade : Brasil

Voltar ao Topo Ir em baixo

Re: Projeto OpenMCP - Construa a BAIXO custo o seu MCP em casa!

Mensagem por Otavio Magrin em Sex 28 Mar 2014, 19:24

Pessoal alguem sabe qual é o programa que faz o botão do joy ficar ser interpretado pelo do teclado ??
avatar
Otavio Magrin
Segundo-Tenente
Segundo-Tenente

Masculino
Inscrito em : 26/03/2014
Mensagens : 32
Reputação : 0
Idade : 33
Nacionalidade : Brasil

Voltar ao Topo Ir em baixo

Re: Projeto OpenMCP - Construa a BAIXO custo o seu MCP em casa!

Mensagem por Joz em Sex 28 Mar 2014, 19:40

Otavio Magrin escreveu:Pessoal alguem sabe qual é o programa que faz o botão do joy ficar ser interpretado pelo do teclado ??
Se você está querendo apertar um botão do joystick e o o computador reconhecer como um comando do teclado, existem vários "keyboard emulators". Conheço alguns:
Joy2Key (gratuito)
SVmapper (gratuito)
Xpadder (pago)
Pinnacle Game Profiler (pago)

_________________
Josenildo
Especialista em Navegação Aérea
http://www.hangarxplane.com.br/
avatar
Joz
Coronel
Coronel

Masculino
Inscrito em : 23/10/2011
Mensagens : 1441
Reputação : 194
Idade : 39
Simulador preferido : X-Plane
Emprego/lazer : Especialista em Navegação Aérea
Nacionalidade : Brasil

Voltar ao Topo Ir em baixo

Re: Projeto OpenMCP - Construa a BAIXO custo o seu MCP em casa!

Mensagem por Otavio Magrin em Sab 29 Mar 2014, 10:06

O Galera n ficou idêntico ao do 737-800 meu MCP porem da para brincar legal no fs logico que falta uns ajustes aqui outro ali, mas com os meus cálculos devo fazer isso aos poucos to indo pintar e desivar ele hoje. Em questão das e realmente é muito complicado fazer isso sem um conhecimento vasto em informatica porem contrario que o pessoal falou ai acho que compensa sim se tiver tempo de trabalhar num projeto desse. Eu resolvi comprar umas peças pois não tenho muito tempo para trabalhar no meu projeto por completo agora eu parti para o overhead, ainda falta duas coisas que queria fazer o flap e o trem de pousa se alguém poder me recomendar um projeto bacana vou agradecer.
avatar
Otavio Magrin
Segundo-Tenente
Segundo-Tenente

Masculino
Inscrito em : 26/03/2014
Mensagens : 32
Reputação : 0
Idade : 33
Nacionalidade : Brasil

Voltar ao Topo Ir em baixo

Re: Projeto OpenMCP - Construa a BAIXO custo o seu MCP em casa!

Mensagem por Marcelocoim em Dom 30 Mar 2014, 13:02

Olá pessoal.
Sou novo no forum e gostei dessa ideia de construir o MCP a baixo custo, vou acompanhar tudo e construir um também.
Não tenho conhecimento nenhum em informática e eletrônica mas vou "meter a cara", se eu comprar alguma coisa pronta perde a graça, a graça esta em eu mesmo fazer.

Marcelocoim
Banido

Masculino
Inscrito em : 29/03/2014
Mensagens : 10
Reputação : 1
Idade : 60
Nacionalidade : Brasil

Voltar ao Topo Ir em baixo

Re: Projeto OpenMCP - Construa a BAIXO custo o seu MCP em casa!

Mensagem por Edenio Rodrigues em Dom 30 Mar 2014, 13:23

Marcelocoim escreveu:Olá pessoal.
Sou novo no forum e gostei dessa ideia de construir o MCP a baixo custo, vou acompanhar tudo e construir um também.
Não tenho conhecimento nenhum em informática e eletrônica mas vou "meter a cara", se eu comprar alguma coisa pronta perde a graça, a graça esta em eu mesmo fazer.

Olá Marcelocoim, seja bem vindo amigo  thumbsup ,  abraços

_________________

Voar, triunfo da evolução
Stargate -  http://usbi.com.br/
avatar
Edenio Rodrigues
Tenente-Brigadeiro
Tenente-Brigadeiro

Masculino
Inscrito em : 07/12/2010
Mensagens : 4405
Reputação : 452
Idade : 75
Simulador preferido : P3D
Emprego/lazer : Simulação, energia solar, hidroponia
Nacionalidade : Brasil

Voltar ao Topo Ir em baixo

Re: Projeto OpenMCP - Construa a BAIXO custo o seu MCP em casa!

Mensagem por Otavio Magrin em Dom 30 Mar 2014, 17:15

Marcelocoim escreveu:Olá pessoal.
Sou novo no forum e gostei dessa ideia de construir o MCP a baixo custo, vou acompanhar tudo e construir um também.
Não tenho conhecimento nenhum em informática e eletrônica mas vou "meter a cara", se eu comprar alguma coisa pronta perde a graça, a graça esta em eu mesmo fazer.

Bem vindo


Acabei eheheheheh ficou legal da para brincar e ainda de sobra fiz um overhead da para se divertir. Por 200 mangos os dois sairam bem em conta! Estou trabalhando assim que chegar em casa mando as fotos
avatar
Otavio Magrin
Segundo-Tenente
Segundo-Tenente

Masculino
Inscrito em : 26/03/2014
Mensagens : 32
Reputação : 0
Idade : 33
Nacionalidade : Brasil

Voltar ao Topo Ir em baixo

Re: Projeto OpenMCP - Construa a BAIXO custo o seu MCP em casa!

Mensagem por Joz em Seg 31 Mar 2014, 15:00

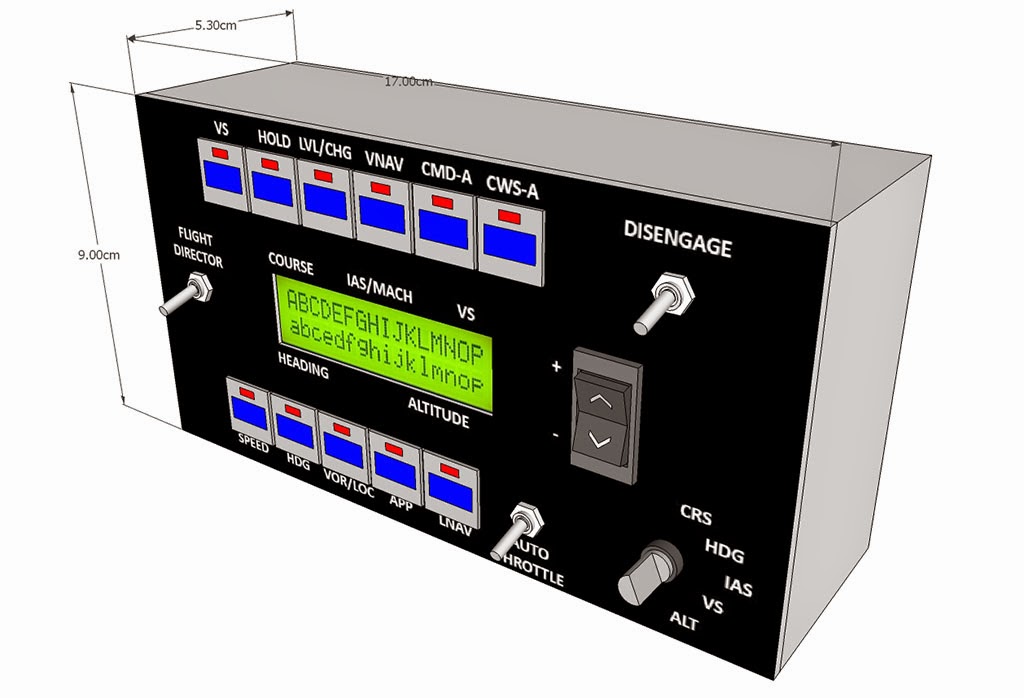

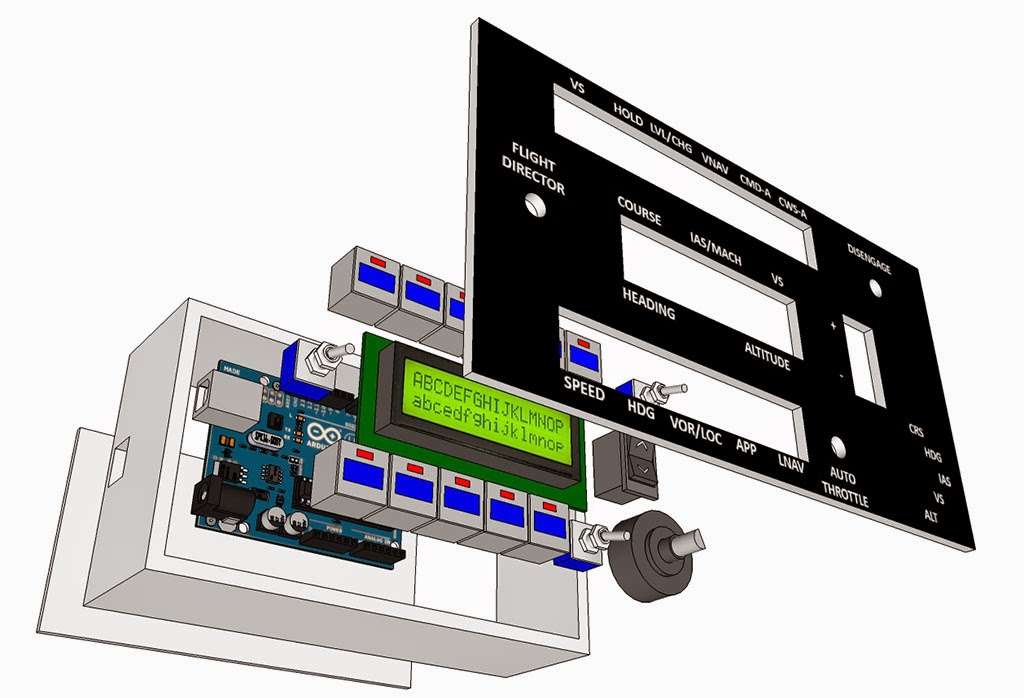

Pessoal, segue mais rascunho para o projeto MCP low cost.



Obs: faltou incuir 3 LEDs no desenho: flight director, auto throttle e desengage

Caraterísticas:

  • Mais compacto
  • Um display de apenas 2 linhas por 16 caracteres
  • Botões com LEDs incluídos
  • Possibilidade de utilizar o Arduino Nano (+ barato)
  • Chaves gangorra simples
  • Um "rocker switch" invés de rotary encoder
  • Rotary switch de 6 posições para selecionar as funções invés de 5 Rotary encoders.

A ideia é ter um equipamento que facilite as principais funções das aeronaves sem ocupar espaço no desktop.
Compatível com X-Plane e Flight Simulator (2004/FSX)
E principalmente que seja barato!  happy
A conexão é USB e a comunicação é serial. Com o FS utilizando o Link2FS e no X-plane utilizando o Python Interface.

Pode ser acomodado numa caixinha MDF dessas de artesanato, e adesivado.
O orçamento seria de R$ 110,00 (s/ contar caixinha, fios, solda, adesivo)

Segue preço e descrição de componentes:
http://www.dx.com/p/non-locked-push-button-switches-with-indicator-light-grey-blue-10-piece-pack-139789
http://www.dx.com/p/ship-style-6-pin-switch-black-5pcs-125-250v-294469
http://www.dx.com/p/jtron-diy-toggle-switch-102-single-joint-6-pin-on-on-silver-blue-5-piece-pack-269203

Quem estiver interessado na ideia e quiser colaborar, dar sugestões, patrocinar  wink  fiquem a vontade.
Então gostaria do feedback de vocês sobre algumas coisas:
Design, está moderno? antiquado? funcional? trash?
Botões, precisa de mais botões? Quais destes vocês não utilizam? Quais estão faltando?
Para que serve o CMD-A B? e o CWS-A B?

Posteriormente devo refazer o desenho do projeto no sketchup utilizando as dimensões reais dos componentes para uma melhor visualização do resultado final.
Como o projeto é baseado no esquema que utilizo no meu home cockpit, a parte de programação está 75% concluída.

Abraços

_________________
Josenildo
Especialista em Navegação Aérea
http://www.hangarxplane.com.br/
avatar
Joz
Coronel
Coronel

Masculino
Inscrito em : 23/10/2011
Mensagens : 1441
Reputação : 194
Idade : 39
Simulador preferido : X-Plane
Emprego/lazer : Especialista em Navegação Aérea
Nacionalidade : Brasil

Voltar ao Topo Ir em baixo

Re: Projeto OpenMCP - Construa a BAIXO custo o seu MCP em casa!

Mensagem por Ecosta em Seg 31 Mar 2014, 15:48

Tá bem montado!
Materiais fáceis e baratos de se conseguir. Precisaria detalhar mais a parte de engenharia, ou seja, quantas placas vai ser preciso (no mínimo duas para segurar os interruptores e para o layout), bem como as dimensões porque existem aquelas caixas plásticas prontas para o uso.

[]'s

Edson

Ecosta
Capitão
Capitão

Masculino
Inscrito em : 03/03/2011
Mensagens : 231
Reputação : 44
Idade : 51
Nacionalidade : Brasil

Voltar ao Topo Ir em baixo

Re: Projeto OpenMCP - Construa a BAIXO custo o seu MCP em casa!

Mensagem por Ricardo Gonçalves em Seg 31 Mar 2014, 16:11

Joz, estou finalizando dois painéis para simular algumas funções de overhead e painel de chaves. O que me chamou a atenção foram as chaves com leds que são difíceis de serem achadas. Já rodei a famosa Santa Efigênia e nada. Este site que informou facilita a compra? E a programação dos botões seria pelo FSUIPC ou pelo FSX.
Em relação ao MCP achei extremamente funcional e prático, acessível a qualquer um.

Um abraço.


Última edição por Ricardo Gonçalves em Seg 31 Mar 2014, 16:12, editado 1 vez(es) (Razão : adição de informação)

_________________
i7 4770 3.9GHz Turbo - Win 10 Pro 64 bits - 8GB Dual Channel DDR3 1600MHz - 1TB HD - NVidia GTX 645 1GB DDR5 128-bit - Fonte Cooler Master GX 650W

avatar
Ricardo Gonçalves
Coronel
Coronel

Masculino
Inscrito em : 21/01/2012
Mensagens : 1489
Reputação : 193
Idade : 58
Simulador preferido : P3D v4.3
Emprego/lazer : Empresário
Nacionalidade : Brasil

Voltar ao Topo Ir em baixo

Re: Projeto OpenMCP - Construa a BAIXO custo o seu MCP em casa!

Mensagem por Joz em Seg 31 Mar 2014, 16:26

Ecosta escreveu:Tá bem montado!
Materiais fáceis e baratos de se conseguir. Precisaria detalhar mais a parte de engenharia, ou seja, quantas placas vai ser preciso (no mínimo duas para segurar os interruptores e para o layout), bem como as dimensões porque existem aquelas caixas plásticas prontas para o uso.

[]'s

Edson

Valeu Edson, não serão necessárias placas adicionais. Os botões com LEDs são fixados por "pressão" no painel, a placa do LCD tem furos para fixação, o rotary switch e as chaves gangorra tem porcas para fixação em furos e os 3 LEDs, que não estão no desenho, vai com cola quente mesmo  wink
Placas "universais" com matriz de furos, podem ser uma opção útil e barata. Mas a ideia é low cost mesmo!
Também seria interessante ter uma opção mais profissional, utilizando "tactile switch" com LEDs 3mm, talvez até estendendo funcionalidades inserindo um chip TM1638 ou compatível. Aí então precisaríamos de placas customizadas. Depois de passar os tamanhos, você poderia nos dar uma ideia de quanto custaria a produção de placas assim?
Já o Arduino pode ser fixado em qualquer lugar deixando apenas abertura para conexão USB.
Gostei da ideia das caixas prontas. Devem ser até mais baratas que as de MDF. Quando modelar o projeto com as dimensões reais, posso informar um tamanho compatível.

No meu projeto, no canto superior direito podemos ver alguns desses interruptores e o LCD. Todos estão fixados por "pressão". Até hoje não coloquei os parafusos no LCD, heheheheh.


Edson, sua ajuda será muito bem vinda e importante para este projeto  reverencia

Ricardo Gonçalves escreveu:Joz, estou finalizando dois painéis para simular algumas funções de overhead e painel de chaves. O que me chamou a atenção foram as chaves com leds que são difíceis de serem achadas. Já rodei a famosa Santa Efigênia e nada. Este site que informou facilita a compra? E a programação dos botões seria pelo FSUIPC ou pelo FSX.
Em relação ao MCP achei extremamente funcional e prático, acessível a qualquer um.

Um abraço.

Sobre as chaves, imaginei que num grande centro seria mais fácil de achar. Tem que garimpar mesmo, pois não adianta procurar pelo nome ou tentar descrever pro vendedor.
Sempre compro no DealExtreme e nunca tive problemas. frete grátis, raramente pago imposto, pago com paypal. Muito bom. O problema é a demora, quase 2 meses para entregar!
Sobre os botões é tudo feito pelo arduino. Já no FS, seria necessário o Link2FS, que consequentemente precisa do FSUIPC. Mas não precisaria configurar nada manualmente. Pelo menos essa seria a ideia. Vamos ver na prática.... Para o X-Plane, é tudo feito com PythonInterface. Ouse seja, o MCP funcionaria tanto em um quanto no outro sem modificações.


Abraços

_________________
Josenildo
Especialista em Navegação Aérea
http://www.hangarxplane.com.br/
avatar
Joz
Coronel
Coronel

Masculino
Inscrito em : 23/10/2011
Mensagens : 1441
Reputação : 194
Idade : 39
Simulador preferido : X-Plane
Emprego/lazer : Especialista em Navegação Aérea
Nacionalidade : Brasil

Voltar ao Topo Ir em baixo

Re: Projeto OpenMCP - Construa a BAIXO custo o seu MCP em casa!

Mensagem por Ecosta em Seg 31 Mar 2014, 16:50

Joz

Faz um esboço do esquemático (as ligações e os componentes) que eu desenho o esquemático no PROTEUS, desenho o PCB e coloco para download o desenho das trilhas pro pessoal fazer as suas placas. Se tivesse um conjunto de 10 pessoas (de fé) envolvidas no projeto, eu poderia fazer contato com uma empresa que produz PCBs para a construção das placas. mas... teria que ter no mínimo 10 pessoas para a divisão das despesas de produção das placas e as peças seriam por conta individual.

[]'s

Edson

Ecosta
Capitão
Capitão

Masculino
Inscrito em : 03/03/2011
Mensagens : 231
Reputação : 44
Idade : 51
Nacionalidade : Brasil

Voltar ao Topo Ir em baixo

Re: Projeto OpenMCP - Construa a BAIXO custo o seu MCP em casa!

Mensagem por Marcelocoim em Seg 31 Mar 2014, 20:55

Gostaria que o Ecosta me enviasse o link polonês que mencionou sobre o mcp.
Joz poderia me ajudar? Esse transponder foi você quem fez? Tem algum projeto que possa me ajudar em relação ao MCP, radios, etc?
Obrigado.

Marcelocoim
Banido

Masculino
Inscrito em : 29/03/2014
Mensagens : 10
Reputação : 1
Idade : 60
Nacionalidade : Brasil

Voltar ao Topo Ir em baixo

Re: Projeto OpenMCP - Construa a BAIXO custo o seu MCP em casa!

Mensagem por Joz em Seg 31 Mar 2014, 21:14

Marcelocoim escreveu:Joz poderia me ajudar?
Sim, claro!
Marcelocoim escreveu:Esse transponder foi você quem fez?
Se está falando do transponder no meu painel, logo abaixo do rádio, Sim.
Marcelocoim escreveu:Tem algum projeto que possa me ajudar em relação ao MCP, radios, etc?
O intuito do tópico é exatamente esse. Fiz algumas experiências utilizando Arduino e X-Plane que podem ser portadas facilmente pro FlighSimulator.
Temos a tecnologia (arduino) e a interface (link2FS). Falta apenas definir as funções que precisaremos. Fechar o "design" e colocar as mãos na massa.
Estou fazendo o modelo 3d para definir as dimensões. Assim que terminar o Ecosta vai analisar a viabilidade. thumbsup

Fique a vontade para perguntar.
Dê uma olhada nos tópicos do Ecosta, tenho certeza que você vai se surpreender!

Sobre rádio, tenho um tópico com código e esquema para x-plane:
http://www.voovirtual.com/t23330-xpfreq-projeto-arduino-python-x-plane
Comunicação X-plane arduino:
http://www.hangarxplane.com.br/projeto-x-plane-arduino/
Exemplo de comunicação Link2FS/FS2004 (plataforma de movimento)
http://www.voovirtual.com/t17642p135-plataforma-de-movimento-para-homecockpit-com-fsx-ou-xp10#223275

Abraços

_________________
Josenildo
Especialista em Navegação Aérea
http://www.hangarxplane.com.br/
avatar
Joz
Coronel
Coronel

Masculino
Inscrito em : 23/10/2011
Mensagens : 1441
Reputação : 194
Idade : 39
Simulador preferido : X-Plane
Emprego/lazer : Especialista em Navegação Aérea
Nacionalidade : Brasil

Voltar ao Topo Ir em baixo

Re: Projeto OpenMCP - Construa a BAIXO custo o seu MCP em casa!

Mensagem por Joz em Ter 01 Abr 2014, 01:16

Imagens do projeto:









Ps: Mais uma vez esqueci de incluir os Leds  mad

_________________
Josenildo
Especialista em Navegação Aérea
http://www.hangarxplane.com.br/
avatar
Joz
Coronel
Coronel

Masculino
Inscrito em : 23/10/2011
Mensagens : 1441
Reputação : 194
Idade : 39
Simulador preferido : X-Plane
Emprego/lazer : Especialista em Navegação Aérea
Nacionalidade : Brasil

Voltar ao Topo Ir em baixo

Re: Projeto OpenMCP - Construa a BAIXO custo o seu MCP em casa!

Mensagem por Edenio Rodrigues em Ter 01 Abr 2014, 09:35

A Usbinterface que se cuide  Very Happy

Parabens Joz, aceite mais um pontinho  aplauso  ,  abraços

_________________

Voar, triunfo da evolução
Stargate -  http://usbi.com.br/
avatar
Edenio Rodrigues
Tenente-Brigadeiro
Tenente-Brigadeiro

Masculino
Inscrito em : 07/12/2010
Mensagens : 4405
Reputação : 452
Idade : 75
Simulador preferido : P3D
Emprego/lazer : Simulação, energia solar, hidroponia
Nacionalidade : Brasil

Voltar ao Topo Ir em baixo

Re: Projeto OpenMCP - Construa a BAIXO custo o seu MCP em casa!

Mensagem por Joz em Ter 01 Abr 2014, 09:59

Inventor escreveu:A Usbinterface que se cuide  Very Happy

Parabens Joz, aceite mais um pontinho  aplauso  ,  abraços
Obrigado Inventor! Estamos partindo para uma abordagem diferente para atender o pessoal do "faça você mesmo".
Não tô ganhando com a propaganda, mas a verdade tem que ser dita: Equipamentos com qualidade, fidelidade e com um preço incomparável, já temos UsbInterface.  thumbsup

_________________
Josenildo
Especialista em Navegação Aérea
http://www.hangarxplane.com.br/
avatar
Joz
Coronel
Coronel

Masculino
Inscrito em : 23/10/2011
Mensagens : 1441
Reputação : 194
Idade : 39
Simulador preferido : X-Plane
Emprego/lazer : Especialista em Navegação Aérea
Nacionalidade : Brasil

Voltar ao Topo Ir em baixo

Re: Projeto OpenMCP - Construa a BAIXO custo o seu MCP em casa!

Mensagem por Joz em Ter 01 Abr 2014, 15:17

Agora com os LEDs que estvam faltando e um novo layout do adesivo:







Alguém saberia informar para que serve o CMD e o CWS?

Abraços

_________________
Josenildo
Especialista em Navegação Aérea
http://www.hangarxplane.com.br/
avatar
Joz
Coronel
Coronel

Masculino
Inscrito em : 23/10/2011
Mensagens : 1441
Reputação : 194
Idade : 39
Simulador preferido : X-Plane
Emprego/lazer : Especialista em Navegação Aérea
Nacionalidade : Brasil

Voltar ao Topo Ir em baixo

Re: Projeto OpenMCP - Construa a BAIXO custo o seu MCP em casa!

Mensagem por badbass55 em Ter 01 Abr 2014, 19:53

Fala Joz,

Uma busca rapida me levou a outro concorrente (http://topsim.com.br/goflight-mcp-pro-piloto-automatico-avancado.html)  com as seguintes descrições:

Botão CMD
Este botão controla a ativação do piloto automático A.

Botão CWS
Este botão permite a ativação do volante para controle do piloto automático A.

em outro site encontrei: "Pitch/Roll CWS with a CMD Engage Switch Selected".

e aqui  encontrei http://www.avioesemusicas.com/duvidas-respondidas-sobre-o-filme-o-voo.html "Algumas aeronaves possuem um modo diferente de Autopilot para turbulência (chamado CWS) e outras não possuem"

talvez sirva de ponto de partida para entender...
Abraço

edit:
Muito maneiro o projeto de faça você mesmo, parabéns por compartilhar!

badbass55
Segundo-Tenente
Segundo-Tenente

Masculino
Inscrito em : 05/08/2013
Mensagens : 38
Reputação : 1
Idade : 39
Nacionalidade : Brasil

Voltar ao Topo Ir em baixo

Re: Projeto OpenMCP - Construa a BAIXO custo o seu MCP em casa!

Mensagem por Joz em Ter 01 Abr 2014, 20:06

badbass55 escreveu:Botão CMD
Este botão controla a ativação do piloto automático A.
Pensei que seria o disengage (quando desligado). Então agora surgiu mais uma dúvida. Para que serve o disengage já que que CMD ativa/desativa o PA?

badbass55 escreveu:
Botão CWS
Este botão permite a ativação do volante para controle do piloto automático A.
Volante? Tem alguma a ver com o Steering?

Meu amigo, valeu pelos links  thumbsup
Vou começar a pesquisar.

_________________
Josenildo
Especialista em Navegação Aérea
http://www.hangarxplane.com.br/
avatar
Joz
Coronel
Coronel

Masculino
Inscrito em : 23/10/2011
Mensagens : 1441
Reputação : 194
Idade : 39
Simulador preferido : X-Plane
Emprego/lazer : Especialista em Navegação Aérea
Nacionalidade : Brasil

Voltar ao Topo Ir em baixo

Re: Projeto OpenMCP - Construa a BAIXO custo o seu MCP em casa!

Mensagem por badbass55 em Ter 01 Abr 2014, 21:48

Também não entendi Joz, mas relevei por serem anúncios, pelo que andei encontrando o mais próximo que consegui chegar é que o CWS é um tipo de piloto automático diferente do padrão, voltado a voar com turbulência, agora o CMD só nem faço ideia.
Creio que essas duas questões poderiam ser colocadas em outro tópico, outros usuários com mais experiências, podem completar nosso conhecimento.

badbass55
Segundo-Tenente
Segundo-Tenente

Masculino
Inscrito em : 05/08/2013
Mensagens : 38
Reputação : 1
Idade : 39
Nacionalidade : Brasil

Voltar ao Topo Ir em baixo

Re: Projeto OpenMCP - Construa a BAIXO custo o seu MCP em casa!

Mensagem por Conteúdo patrocinado


Conteúdo patrocinado


Voltar ao Topo Ir em baixo

Página 3 de 4 Anterior  1, 2, 3, 4  Seguinte

Voltar ao Topo



Permissão deste fórum:
Você não pode responder aos tópicos neste fórum
