Resolvido x-plane força sobre a fuselagem.

Mensagem por rafaabsl Qua 16 maio 2012, 22:14

Galera, olá sempre ouvi dizer que no x-plane é possível mostrar umas setas verdes que servem para mostrar as forças do vento agindo na fuselagem do avião, como eu faço isso.

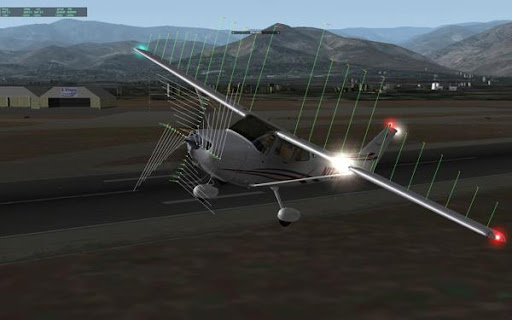

aqui está uma imagem demostrando o que eu quero;

x-plane força sobre a fuselagem. X+Plane+93


gostaria de saber se é um comando no teclado ou uma opção que tenho que habilitar?
Valeu, abraço! Very Happy
rafaabsl
rafaabsl
Coronel
Coronel

Masculino
Inscrito em : 19/02/2011
Mensagens : 1064
Reputação : 30
Idade : 37
Simulador preferido : Fsx, X-plane 10
Emprego/lazer : Tecnico em Redes de Computadores/ Cantor
Nacionalidade : Brasil

Ir para o topo Ir para baixo

Resolvido Re: x-plane força sobre a fuselagem.

Mensagem por Ghost Qui 17 maio 2012, 15:34

Quando você pressiona Ctrl + m 1 só vez aparecem as forças de sustentação agindo sobre o centro de pressão dos aerofólios e na hélice 2 componentes, uma de tração e outra de arrasto que gera o torque sobre a fuselagem que fazem o avião puxar para um dos lados.

Nesta imagem vemos a distribuição de sustentação com o motor a pleno, dá pra observar o efeito do sopro do ar feito pela hélice sobre a região central da asa:
x-plane força sobre a fuselagem. L54f

Aqui com o motor em marcha lenta, as forças se igualam em torno do asa e diminuem nas pontas.
x-plane força sobre a fuselagem. L53z

Pressionando CTRL + m 2 vezes aparecem um bloco mostrando as forças e perturbações geradas no fluxo de ar ao redor do avião, nesse caso especifico que dá pra ver o efeito que a fuselagem causa no ar ao redor.
x-plane força sobre a fuselagem. L51a

Pressionando CTRL + m 3 vezes aparece outro bloco mostrando a distribuição de velocidades do ar ao redor do avião, se observarem no centro há linhas de fluxo de cor magenta que representam o fluxo mais acelerado gerado pela propulsão do avião.
x-plane força sobre a fuselagem. L52e

O x-plane é o único simulador de voo doméstico que calcula o voo usando o método CFD (computer fluid dynamics) que é também o mesmo método que os fabricantes de aviões usam pra fazer as primeiras validações do projeto de um novo avião, esse método de simulação virtual é muito usado também na fórmula 1 na fase inicial do projeto de um novo carro.

_________________
I5-750 2.66ghz, 4gb ram, w7, Geforce GTX470 1.2gb

Ghost
Coronel
Coronel

Masculino
Inscrito em : 28/07/2011
Mensagens : 1645
Reputação : 145
Idade : 50
Simulador preferido : x-plane 10
Nacionalidade : Brasil

Ir para o topo Ir para baixo

Resolvido Re: x-plane força sobre a fuselagem.

Mensagem por cafejava Qui 17 maio 2012, 15:52

Incrível! Muito bom esse XPlane.
cafejava
cafejava
Tenente-Coronel
Tenente-Coronel

Masculino
Inscrito em : 01/03/2011
Mensagens : 655
Reputação : 22
Idade : 41
Emprego/lazer : Analista de Sistemas / Ciclismo e Aviação
Nacionalidade : Brasil

Ir para o topo Ir para baixo

Resolvido Re: x-plane força sobre a fuselagem.

Mensagem por Joz Qui 17 maio 2012, 16:02

Valew Ghost! Mais um ponto thumbsup

_________________
Josenildo
Especialista em Navegação Aérea
http://www.hangarxplane.com.br/
Joz
Joz
Coronel
Coronel

Masculino
Inscrito em : 23/10/2011
Mensagens : 1441
Reputação : 194
Idade : 44
Simulador preferido : X-Plane
Emprego/lazer : Especialista em Navegação Aérea
Nacionalidade : Brasil

Ir para o topo Ir para baixo

Resolvido Re: x-plane força sobre a fuselagem.

Mensagem por Bayma Qui 17 maio 2012, 19:45

Minha nossa! Isso é incrível, nunca pensei que existisse tal coisa. Good post

E um pontinho, Ghost!

_________________
Dell XPS 8940
CPU: Intel i7-10700 8 núcleos (16 threads) 2.90 GHz (boost desativado)
RAM: 16 GB DDR4-2933
Arm.: Seagate ST1000DM010-2EP102 1 TB | A-Data NVMe 256 GB (Windows 10 instalado no HD SATA)
Víd.: GeForce GTX 1660 SUPER 6 GB GDDR6
Res: 1920x1080~60Hz
PSU: 360 W 80 plus bronze
Ajuste no FS: Alto (flertando com médio) - 30 FPS
Bayma
Bayma
Tenente-Coronel
Tenente-Coronel

Masculino
Inscrito em : 28/02/2011
Mensagens : 783
Reputação : 38
Idade : 47
Simulador preferido : MSFS
Emprego/lazer : Analista de sistemas
Nacionalidade : Brasil

Ir para o topo Ir para baixo

Resolvido Re: x-plane força sobre a fuselagem.

Mensagem por JorgeA Qui 17 maio 2012, 20:12

Novidade para mim...+1 thumbsup

_________________
Intel Core i5-4690 CPU 3.50 GHz 16GB RAM AMD RX580 8GB

[i]Jorge Augusto
[/i]
JorgeA
JorgeA
Coronel
Coronel

Masculino
Inscrito em : 22/12/2009
Mensagens : 1443
Reputação : 66
Idade : 57
Simulador preferido : MSFS
Emprego/lazer : Ramo automóvel / ténis e futebol
Nacionalidade : Portugal

Ir para o topo Ir para baixo

Resolvido Re: x-plane força sobre a fuselagem.

Mensagem por Carcinogen Qui 17 maio 2012, 22:05

Good post

Dessa forma fica bem mais fácil explicar para o pessoal o fato do avião (hélice/pistão) tender para o lado...
Para os que estão na dúvida se seu joystick está bem calibrado é só subir com o cessna e cortar o motor.... desça planando.. se continuar a tender para o lado pode ter certeza que o joystick está com problema...



Carcinogen
Coronel
Coronel

Masculino
Inscrito em : 15/05/2008
Mensagens : 1739
Reputação : 115
Idade : 42
Simulador preferido : X-Plane 10
Emprego/lazer : Funcionário Público
Nacionalidade : Brasil

Ir para o topo Ir para baixo

Resolvido Re: x-plane força sobre a fuselagem.

Mensagem por rafaabsl Qui 17 maio 2012, 22:46

muito grato pela ajuda amigos! reverencia
Grande Abraço! thumbsup
rafaabsl
rafaabsl
Coronel
Coronel

Masculino
Inscrito em : 19/02/2011
Mensagens : 1064
Reputação : 30
Idade : 37
Simulador preferido : Fsx, X-plane 10
Emprego/lazer : Tecnico em Redes de Computadores/ Cantor
Nacionalidade : Brasil

Ir para o topo Ir para baixo

Resolvido Re: x-plane força sobre a fuselagem.

Mensagem por SABACH Sex 18 maio 2012, 01:33

Excelente explicação Ghost, parece que existe vida ao redor do avião. Isto é bom thumbsup
