Re: Plataforma de movimento para homecockpit com FSX ou XP10

Mensagem por andre_michetti em Seg 20 Maio 2013, 23:52



achei a imagem de mais ou menos o quis dizer... (imagem da net)

seria mais ou menos este esquema só que calculando os mosfets no caso para aguentar a corrente do motor... sendo que seria bem mais facil de "interfacear" com o arduino.. pois seria um simples servo...

andre_michetti
Segundo-Tenente
Segundo-Tenente

Masculino
Inscrito em: 20/05/2013
Mensagens: 23
Reputação: 3
Idade: 22
Nacionalidade: Brasil

Voltar ao Topo Ir em baixo

Re: Plataforma de movimento para homecockpit com FSX ou XP10

Mensagem por Joz em Ter 21 Maio 2013, 00:36

andre_michetti escreveu:Joz.. e se fizéssemos o seguinte... usássemos a placa de um servo de aeromodelismo usando a parte logica e ligada a um arduindo e a parte de potencia com uma ponte H mais parruda (feita em casa msm) ligada no motor do macaco e um potenciometro fixado no macaco indicando o quanto se moveu? Desculpe se estiver falando besteira.. huahuahua
A ideia está ótima, basta tirar o servo que funciona numa boa!

_________________
Josenildo
Especialista em Navegação Aérea
http://www.hangarxplane.com.br/

Joz
Coronel
Coronel

Masculino
Inscrito em: 23/10/2011
Mensagens: 1081
Reputação: 143
Idade: 35
Simulador preferido: X-Plane
Emprego/lazer: Especialista em Navegação Aérea
Nacionalidade: Brasil

Voltar ao Topo Ir em baixo

Re: Plataforma de movimento para homecockpit com FSX ou XP10

Mensagem por andre_michetti em Ter 21 Maio 2013, 10:07

pensei em usar a placa do servo msm por ser mais facil de acionar... no caso usaria somente uma saida do arduino para cada atuador... pois o controle está na placa do servo e o acionamento no arduino.. seria como fazer um servo gigante.. huahuahuha

andre_michetti
Segundo-Tenente
Segundo-Tenente

Masculino
Inscrito em: 20/05/2013
Mensagens: 23
Reputação: 3
Idade: 22
Nacionalidade: Brasil

Voltar ao Topo Ir em baixo

Re: Plataforma de movimento para homecockpit com FSX ou XP10

Mensagem por Inventor em Ter 21 Maio 2013, 12:06

Olá Cmtes, pelos comentarios dos amigos notamos que a maior dificuldade é a interface da plataforma com o PC/FS.

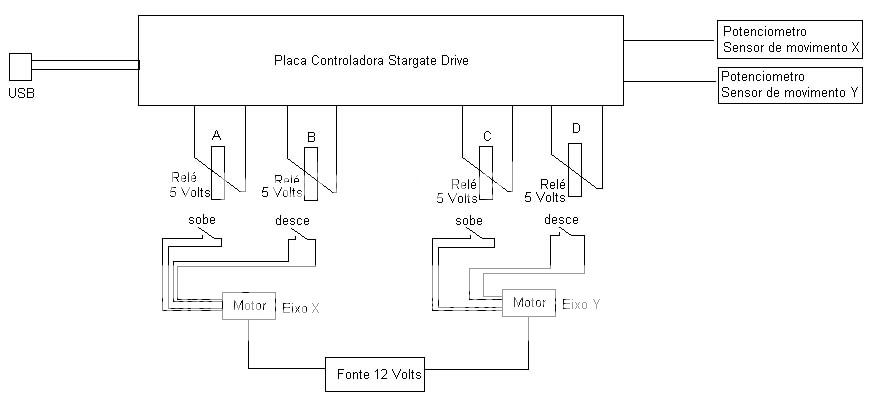

Então pretendemos ajudar a resolver esse gargalo, sugerindo a interface abaixo diagramada:





O uso de relés ainda é bastante pratica, porque ele isola um circuito de baixa potencia com o outro de maior potencia e de diferente voltagem.
Por enquanto é só uma ideia que os amigos poderão implementar.

Deveremos no futuro viabilizar a Stargate Drive, mas isso deve demorar pelo menos 1 ano. O motivo da demora fica por conta dos muitos compromissos já assumidos pelo nosso Pablo.

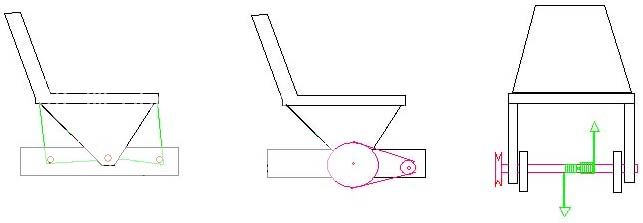

Enquanto isso, pretendemos iniciar em breve a construção da nossa plataforma que movimenta apenas o assento, usando dois motores de maquina de costura domestica já detalhada na pagina 6 e já implantada com sucesso pelo nosso Marckrp na pagina 7.
